HEIDENHAIN Benutzer-Handbuch PWM 9
53

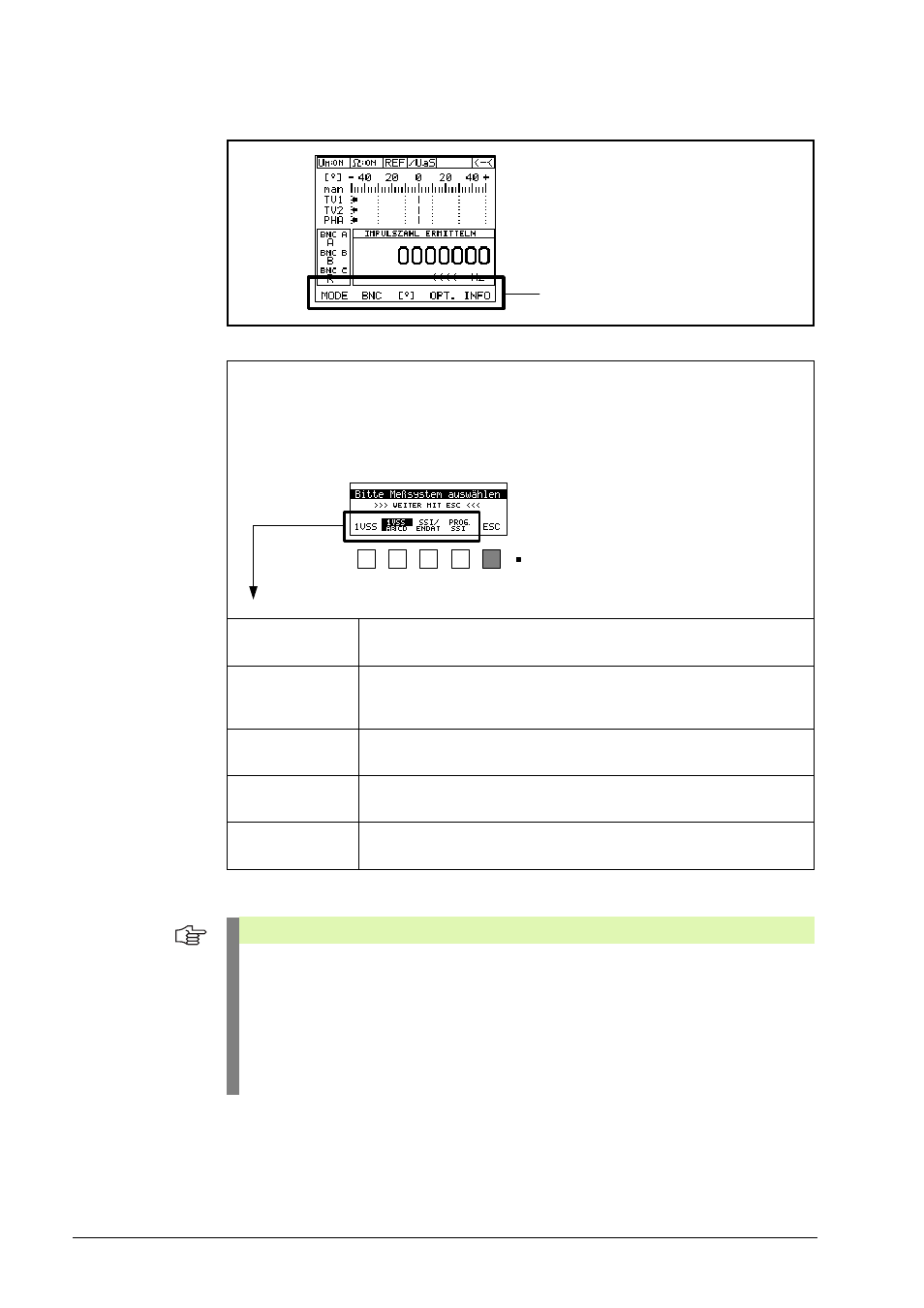

5.3.2 Beschreibung Softkeyleiste
1 Vss
1 Vss-Schnittstelle „standard“
1 Vss
AB
Messgerät mit Sinuskommutierung (Zn/Z1)
Inkrementalspur AB (= Zn)
z. B. ERN 1387 2048 Sinussignale/Umdrehung
1 Vss
CD
Kommutierungsspur CD (= Z1)
z. B. ERN 1387 1 Sinus- und Cosinussignal/Umdrehung
SSI/
ENDAT
Messgerät mit EnDat- oder SSI-Schnittstelle (gleiche Funktionsprüfung)
PROG.
SSI
Messgerät mit programmierter SSI-Schnittstelle (SSI 09 und SSI 10 mit
Betriebsspannung 10 - 30 V)
Standard-Softkeyleiste zum Aufruf der
Einstellungs- und Funktionsmenüs
Nach der Einschaltmeldung muss zuerst in dieser Maske die
zu prüfende Messgeräte-Schnittstelle ausgewählt werden.
Im Beispiel ist ein 1 Vss-Messgerät mit AB- und
CD-Ausgangssignalen gewählt
(Drehgeber mit Kommutierungssignalen, z.B. ERN 1387).
Softkeyleiste mit eingesetzter multifunktionaler
Interface-Platine absolut / 1 Vss, ID 312 186-02
Mit Softkey anwählen und mit ESC quittieren
Hinweis
Bei absoluten Messgeräten werden nur die inkrementalen Signale gemessen. Die absoluten
Ausgangssignale wertet das PWM nicht aus.
Die absoluten Datensignale können über die BNC-Ausgänge mit einem Oszilloskop
betrachtet werden (nur möglich, wenn das Messgerät an einer Folgeelektronik betrieben
wird).
Für absolute Ausgangssignale sind von HEIDENHAIN spezielle PC-Interfacekarten zur Dia-
gnose erhältlich!
