Seite 56
56
5 Messen mit dem PWM 9

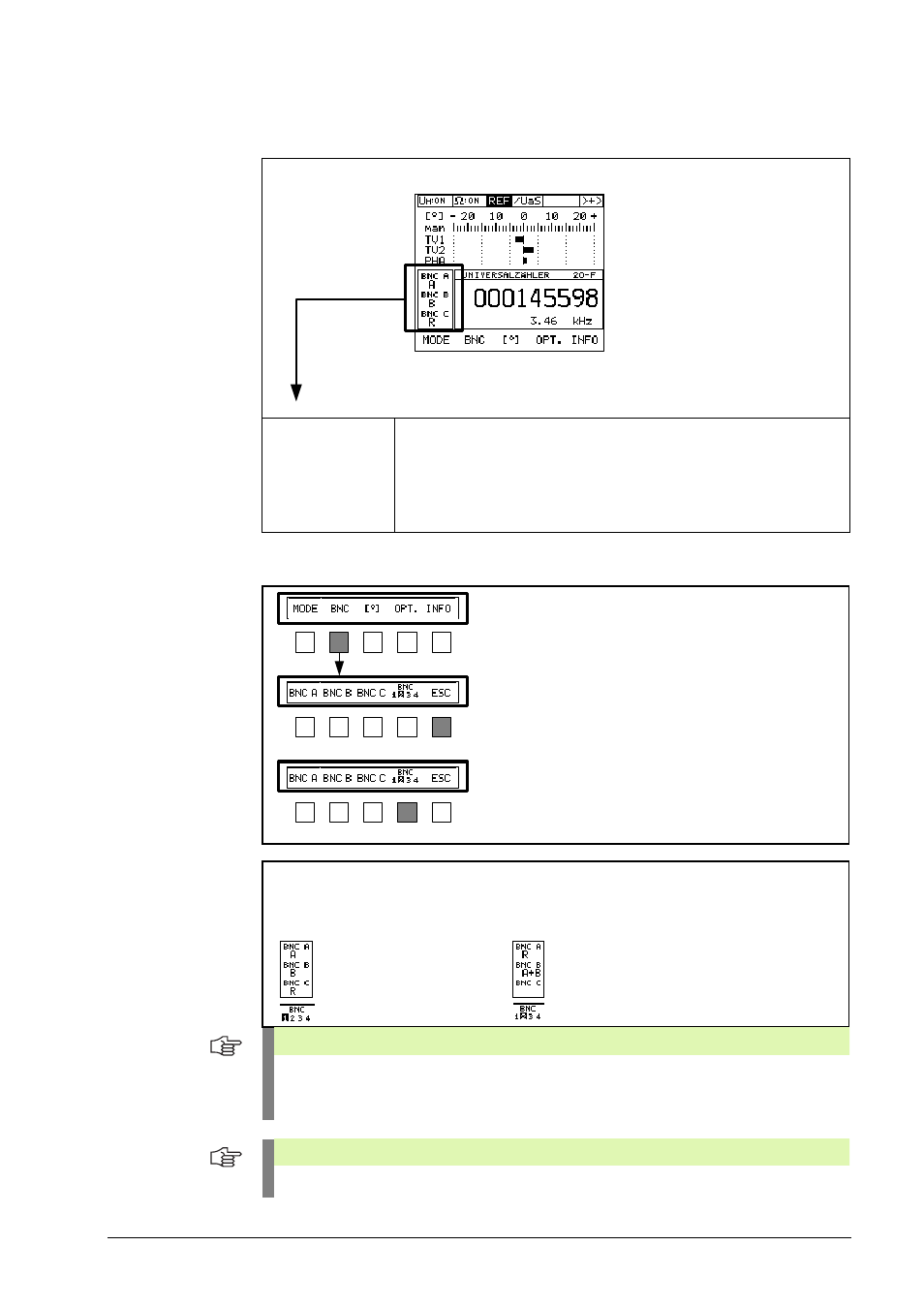

5.3.5 Beschreibung BNC-Buchsenbelegung
5.3.6 Ändern der BNC-Buchsen- und Speicherbelegung
BNC A
A
BNC B
B
BNC C
R
Anzeige der aktuellen Belegung der BNC-Buchsen A, B und C
(Beispiel: Inkrementalsignal 1 Vss, A-Signal (= 0°) ist auf BNC-Buchse
BNC A, B-Signal (= 90°) auf BNC-Buchse BNC B geschaltet und kann
mit einem Oszilloskop betrachtet werden)
BNC-Speicher:
Jeder der 4 BNC-Speicher kann individuell belegt werden.
Beendet BNC-Menü
Speicher 1
Beispiel der Speicherbelegung
Inkrementalsignal messen
Referenzmarkensignal messen
Speicher 2
Up
Hinweis
Der angewählte Speicher (1, 2, 3, 4) „merkt“sich immer die letzte Einstellung der BNC-
Belegung.
Speicherweiterschaltung mit jedem Tastendruck. Der dunkel dargestellte Speicher ist aktiv!
Hinweis
Gespeichert werden die Daten auf der jeweils verwendeten Interfaceplatine!
