HEIDENHAIN Benutzer-Handbuch PWM 9 67

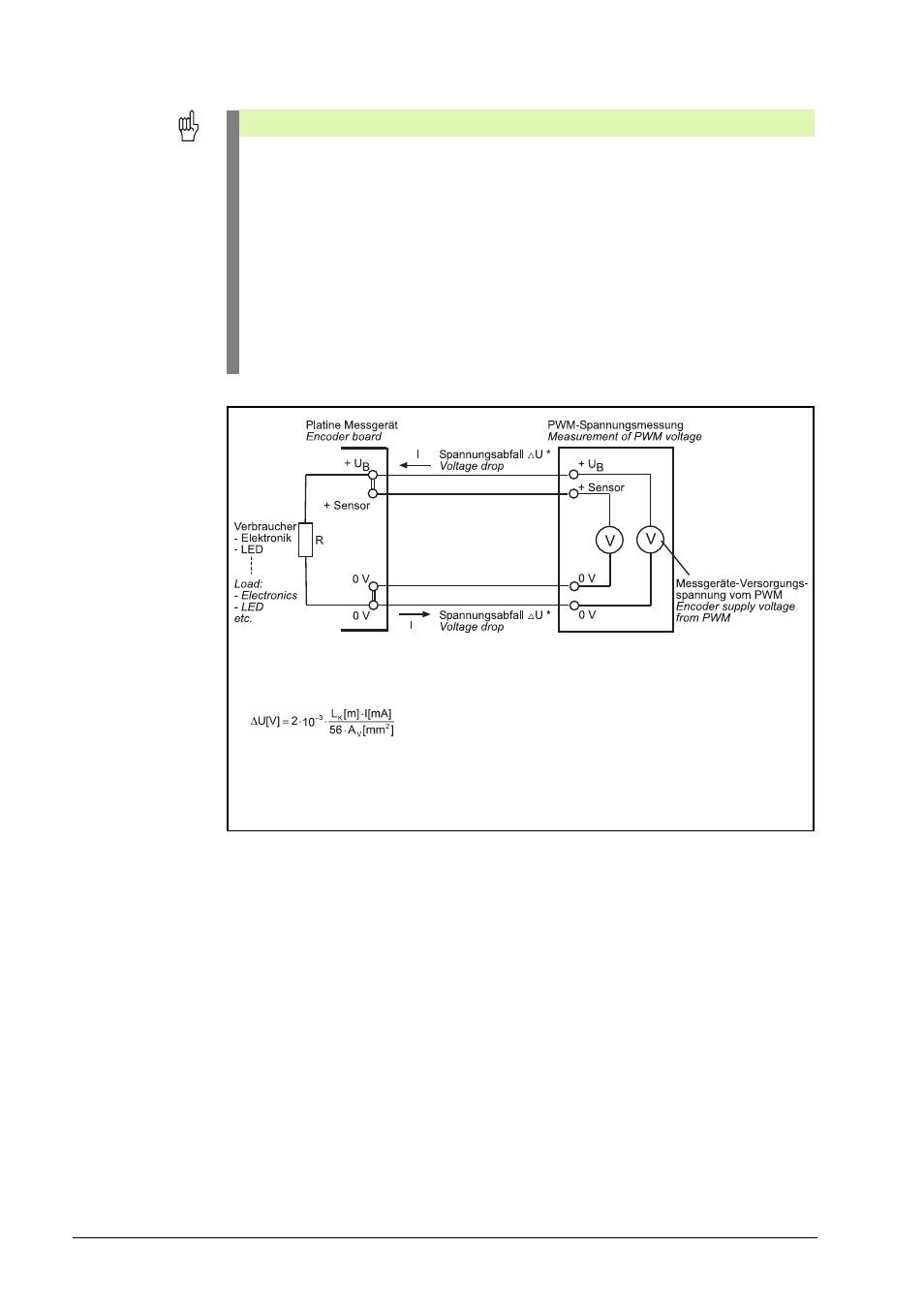

Beispiel Sensorspannung
Achtung
Wird das PWM 9 in Reihe mit einer Folgeelektronik geschaltet, die den Sensorbetrieb
unterstützt (z. B. Interfacekarte von HEIDENHAIN), dann soll sich das PWM 9 beim
Einschalten der Folgeelektronikspannung nicht im MODE U/I-MESSEN befinden.
Grund:
Beim Einschalten misst die Folgeelektronik die Sensorspannung und stellt die
Messgeräteversorgung entsprechend der Messung ein.
Im Mode U/I-Messen öffnet das PWM 9 die Sensorleitung zum Messgerät, damit das PWM
selbst die Sensorspannung messen kann. Dadurch "sieht" die Folgeelektronik die
Sensorleitungen nur noch bis zum PWM 9, das seinerseits die Leitung zur Folgeelektronik
nicht mehr berücksichtigt.
Bei langen Leitungen zwischen PWM 9 und Messgerät oder großen Strömen (LC) kann der
Spannungsabfall auf den Leitungen sehr groß sein und dadurch die Funktion des
Messgeräts beinflussen!
* Der Spannungsabfall für HEIDENHAIN-Kabel errechnet sich wie folgt:
mit
L
K
: Kabellänge
I: Stromaufnahme des Messgerätes (vom PWM oder EXTERN)
A
V
: Litzenquerschnitt der Versorgungsleitung
