5 Messen mit dem PWM 9

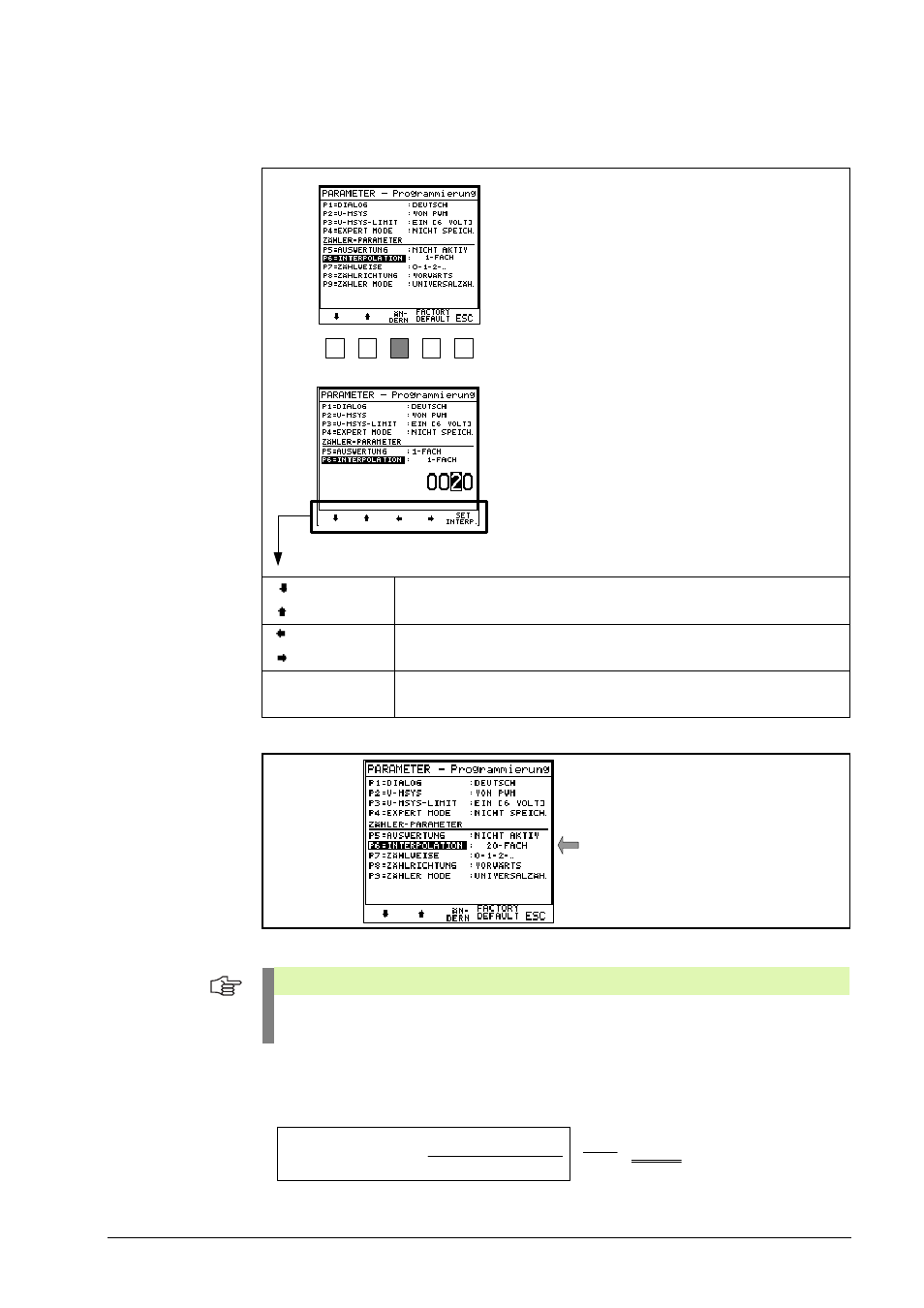

Parameter P6 = Einstellung INTERPOLATION
P6 = INTERPOLATION: 1-FACH ... 1024-FACH einstellbar
Beispiel:
Die Signalperiode des Messgerätes (SP) = 20 µm.
Die Auflösung des UNIVERSALZÄHLERS (= Zählschritt der letzten Stelle) soll 1 µm betragen.
Auswahl der Ziffer 0 ... 9
Anwahl der Dezimalstelle
SET
INTERP.
Speichern der Interpolation (im Beispiel 20-fach)
INTERPOLATION wählen
Interpolation 20-fach aktiv
Hinweis
Interpolation ist nur bei Messgeräten mit analogen Ausgangssignalen (11 µAss, 1 Vss)
möglich!
= 20-FACH-INTERPOLATION einstellen
μm
1
μm
20
Interpolationseinstellung =
Signalperiode Messgerät
Zählschritt
