5 Messen mit dem PWM 9

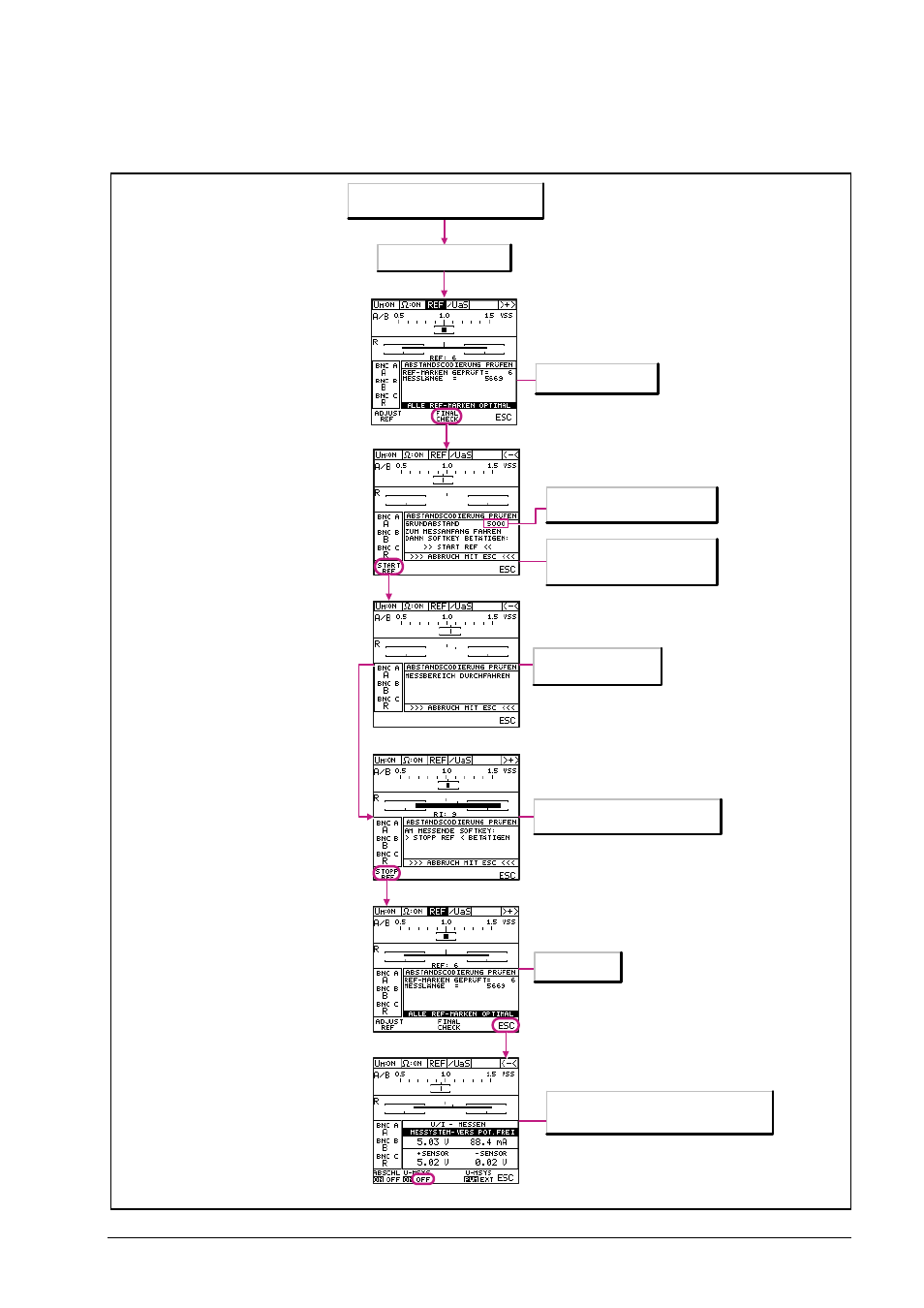

Meldung:
Alle Referenzmarken optimal oder Abgleich empfohlen (im Toleranzbereich)
Bei beiden Meldungen ist die Vorgehensweise gleich!
Alle Referenzmarken optimal
Messgerätespannung ausschalten,
dazu
U-MSYS OFF
betätigen
ESC
betätigen
FINAL CHECK
betätigen
Meldung des PWT-Mode (4 Möglichkeiten):
Ermittelter Wert für den Grundabstand
1. Zum Messanfang fahren
2.
Start Ref
betätigen
Messbereich durchfahren
Am Messende
STOPP REF
betätigen
1. Fixieren Sie nach der Messung den
Maßstab / Abtastkopf. Eine detaillierte
Beschreibung dazu entnehmen Sie der
Montageanleitung für das Messgerät.
2. FINAL CHECK betätigen.
3. Zum Messanfang fahren.
4. START REF betätigen.
5. Messbereich durchfahren.
6. Bei Erreichen des Messendes
STOPP REF betätigen.
7. Die Meldung „Alle Ref-Marken optimal“
erscheint. Sollte die Meldung "Abgleich
erforderlich" angezeigt werden, muss
eine Feinjustage des Maßstabes oder
des Abtastkopfes durchgeführt werden.
8. ESC betätigen.
9. Messgerätespannung ausschalten;
dazu U-MSYS OFF betätigen.
