5 Messen mit dem PWM 9

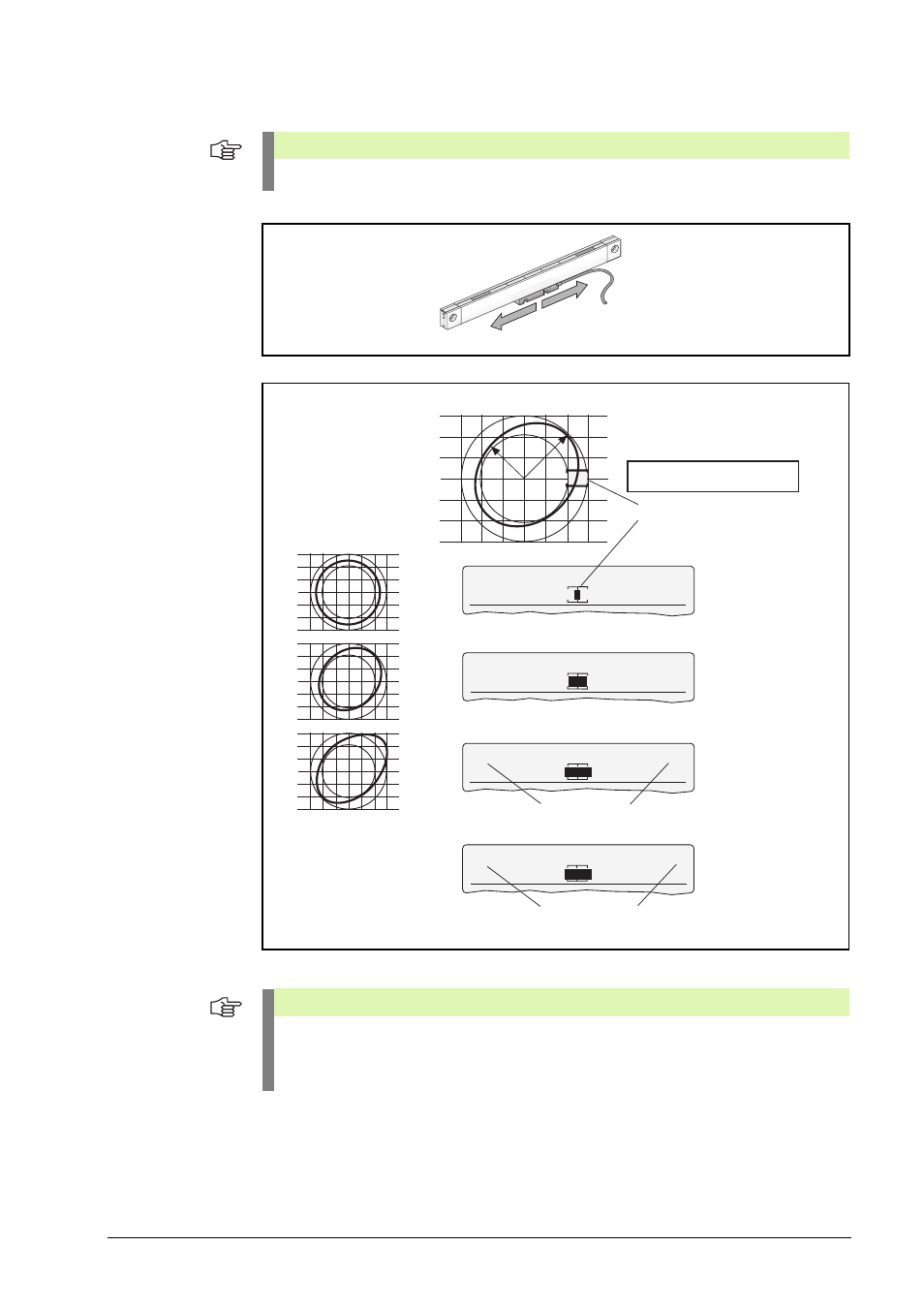

5.1.1 Signalqualität im PWT-MODE prüfen
Hinweis
Das Messgerät muss zur Beurteilung der Signalqualität bewegt werden!
A,B
0.5 . . . . 1 . . . . 1.5
V
max.
min.
A,B
0.5 . . . . 1 . . . . 1.5
V
A,B
0.5 . . . . 1 . . . . 1.5
V
Toleranzklammer entspricht der Kreisringbreite
Analogsignale ideal
(Interpolationsfehler £ 1 %)
Analogsignale zulässig
(Interpolationsfehler £ 3 %)
Analogsignale nicht zulässig
I
1,2
6 . . . . 11 . . . . 16
µAss
1 Vss-Skalierung: A, B in [V] bei eingesetzter 1 Vss-Interface-Platine
11 µAss-Skalierung: I1,2 in [µAss] bei eingesetzter 11 µAss-Interface-Platine
Beispiel für die x/y-Darstellung
am Oszilloskop
Balkenbreite =
Amplitude max. - Amplitude min.
Analogsignale nicht zulässig
Hinweis
Der Balken muss sich innerhalb der Klammer befinden.
Je kürzer der Balken, desto besser die Signalqualität.
Toleranzbereich siehe “Schnittstellenbeschreibung” auf Seite 119.
