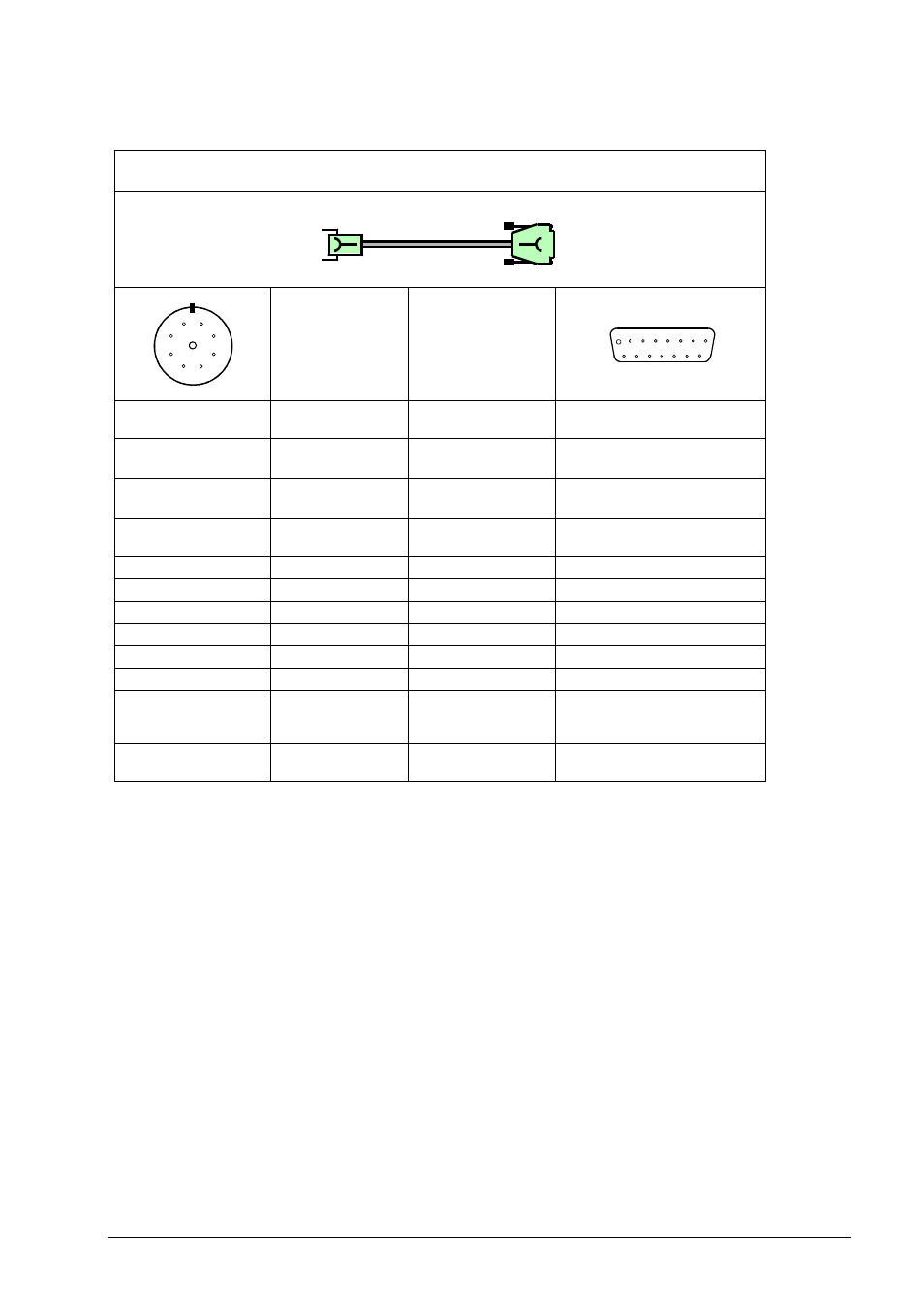

9 Anschlussbelegungen
9.40 Adapterkabel 11 µAss 9-/15-pol. für PWM OUT
8
15
7
14
6
4
5
3
1
2
13 12 11 10 9
Adapterkabel ID 368171-xx
Adapter cable ID 368171-xx
Signal 11 µAss
Signal 11 µApp
Farbe
Color
Stecker 9-pol. Buchse
9-pin female connector
Sub-D-Stecker
15-pol.
Buchse
15-pin D-sub connector (female)
PIN 4
0 V
U
N
weiß / white
PIN 2
PIN 3
+V
U
P
braun / brown
PIN 1
PIN 9
Innenschirm (0 V)
Internal shield (0 V)
weiß/braun
white/brown
PIN 13
PIN 1
0°+
grün / green
PIN 3
PIN 2
0°-
gelb / yellow
PIN 4
PIN 5
90°+
blau / blue
PIN 6
PIN 6
90°-
rot / red
PIN 7
PIN 7
RI+
grau / grey
PIN 10
PIN 8
RI-
rosa / pink
PIN 12
PIN 5, 8, 9, 11, 14, 15
frei / free
nicht belegt / not used
Gehäuse / Housing
Außenschirm /
External shield
Schirm /
Shield
Gehäuse / Housing
