Bedienung der Interfaceplatine 1 Vss, absolut
5.6.1 Schnittstellenauswahl über Einschaltmeldung

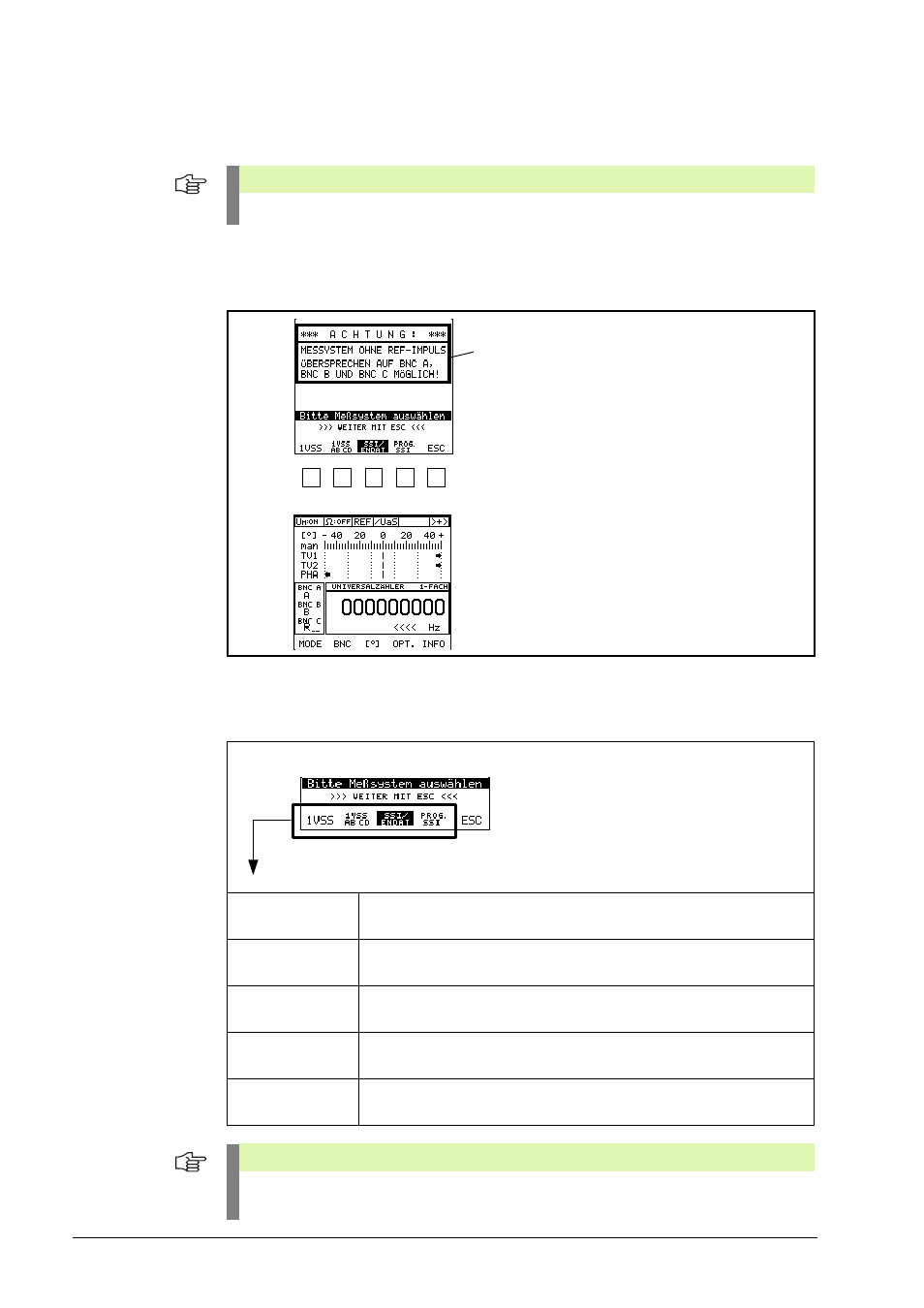

Folgende Schnittstellen sind auswählbar:
Hinweis
Den EXPERT-MODE bei eingesetzter Interfaceplatine aktivieren!
1 VSS
1 Vss-Schnittstelle „standard“
(Messgeräte ohne CD-Spur und mit Stecker 17-pol.)
1 Vss
AB
Messgerät mit Sinuskommutierung (Zn/Z1)
Inkrementalspur AB (= Zn)
1 Vss
CD
Messgerät mit Sinuskommutierung (Zn/Z1)
Inkrementalspur CD (= Z1)
SSI/
ENDAT
Messgerät mit EnDat- oder SSI-Schnittstelle
PROG.
SSI
Messgerät mit programmierter SSI-Schnittstelle (SSI 09 und SSI 10 mit
Betriebsspannung 10 - 30 V)
Optionales Anzeigefeld für Hinweise
Schnittstelle auswählen
Invertiert angezeigte Schnittstelle ist angewählt.
Immer mit ESC quittieren!
Nach ESC wechselt die Anzeige in den vorher
gewählten PWM- oder PWT-Betriebsmodus.
Hinweis
Inkrementale Messgeräte ohne CD-Spur, die mit 17-pol. Steckern versehen sind, müssen in
der Einstellung „1 Vss“ geprüft werden (Signalstörungen werden dadurch vermieden)!
