26 3 Allgemeiner Messaufbau

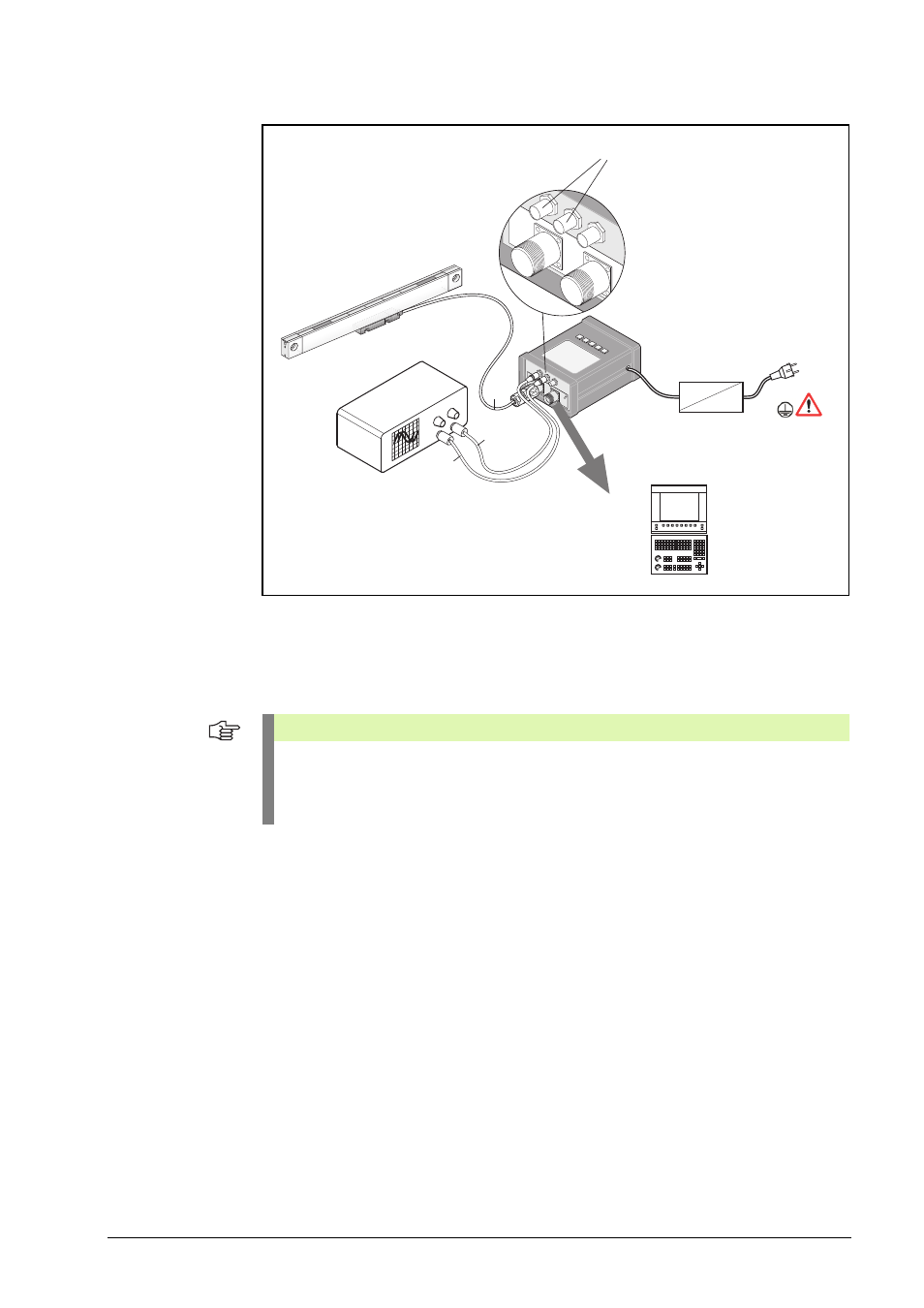

 Messgerät (Prüfling) mit PWM-Eingang „IN“ verbinden.
 Oszilloskop über 2 BNC-Kabel am PWM (BNC A und BNC B) anschließen.
 Folgeelektronik mit PWM „OUT“ verbinden.
 PWM über Netzteil einschalten.
 Folgeelektronik einschalten.
IN
A
B
A
IN
OUT
B
C
Folgeelektronik /
Subsequent electronics
(NC)
BNC
Prüfling / Test item
2 x BNC OUT
100 ... 240 V AC
50 ... 60 Hz
DC
AC
Länderspezifisches
Anschlusskabel mit
Schutzleiter verwenden!/
Use country-specific
connecting cable with
protective ground!
Hinweis
Am Stromnetz muss das PWM 9 mit angeschlossenem Schutzleiter betrieben werden
(keinen Trenntrafo verwenden!). Ansonsten können Signalstörungen auftreten!
Wenn möglich, zur Spannungsversorgung die Maschinen-Netzsteckdose verwenden.
PWM 9 und Oszilloskop aus derselben Netzsteckdose speisen.
