5 Messen mit dem PWM 9

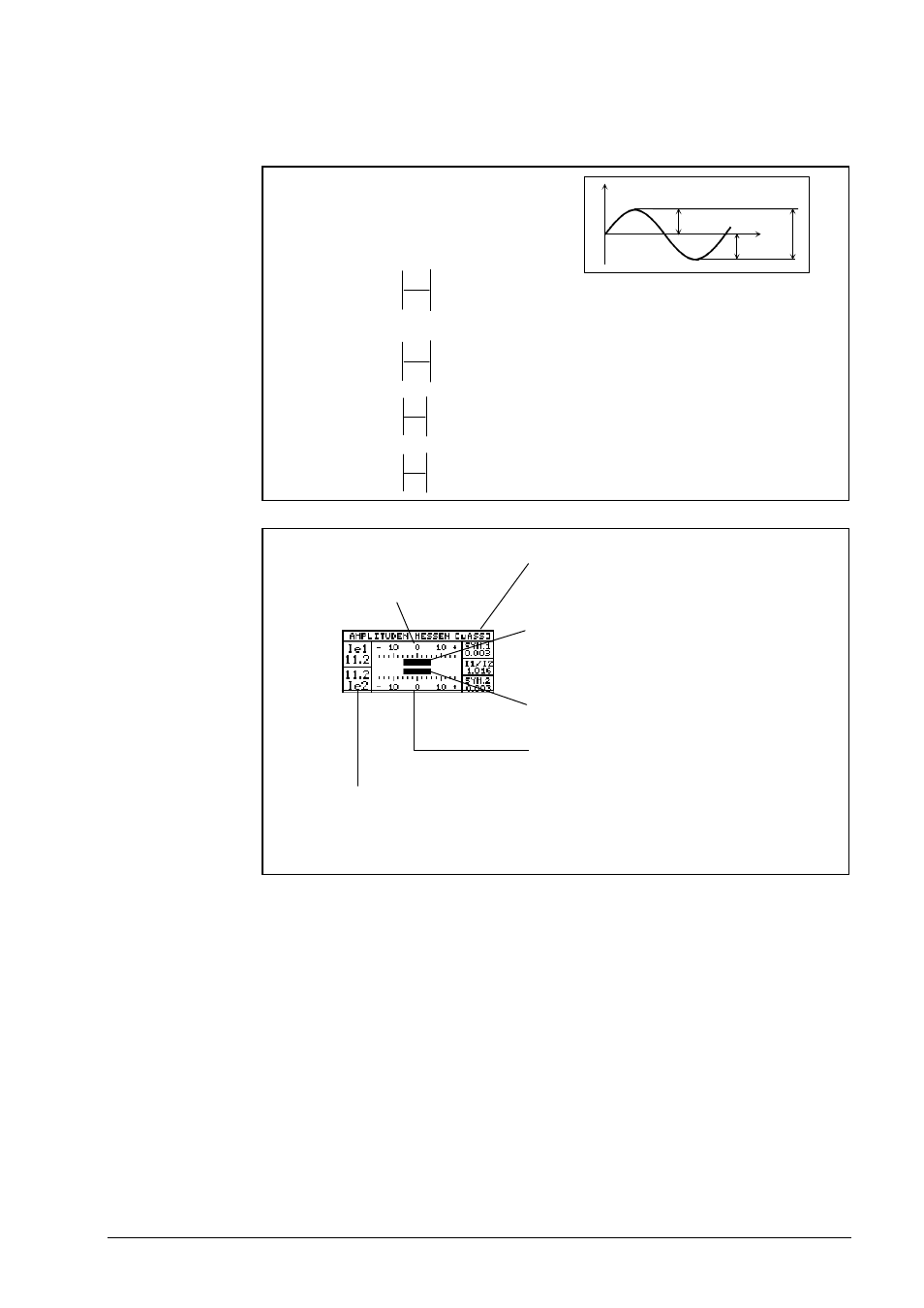

Anzeige der Signalsymmetrie (SYM.1 und SYM.2)
Signalamplitudenmessung mit 11 µAss-Interfaceplatine
SYM.1: Symmetrie1, Verhältnis positiver zu negativer
Halbwelle von Inkrementalsignal Ie1
Symmetry1, ratio of positive to negative
half-wave of incremental signal Ie1
SYM.2: Symmetrie2, Verhältnis positiver zu negativer
Halbwelle vom Inkrementalsignal Ie2
Berechnung:
Ergebnis: Ideal = 0
Symmetry2, ratio of positive to negative
half-wave of incremental signal Ie2
Calculation:
Result: ideal = 0
I1 / I2:
Amplitudenverhältnis, Signalamplitude Inkrementalsignal Ie1 zu Ie2
Berechnung:
Ergebnis: Ideal = 1
Amplitude ratio, signal amplitude increm. signal Ie1 to Ie2
Calculation:
Result: ideal = 1
I
P
N t
M
0
U
M
x
2
N
P
M
x
2
N
P
Ie2
Ie1
M
M
Ie2
Ie1
M
M
Balkendarstellung von Inkrementalsignal 1;
die Position der Balken gibt die Symmetrie
der Inkrementalsignale an.
Balkendarstellung von Inkrementalsignal 2
Bezugspunkt der Signalamplituden-
Messung (U
0
)
Numerischer Spitze-/Spitze-Wert der Signalamplituden-Messung
für Inkrementalsignal 1 und 2 in µAss
Messergebnis wird in µAss dargestellt
33 µA
SS
16,5µA
SS
)
Maximaler Messbereich der Signalamplituden-Messung
(
