HEIDENHAIN PWM 9 Benutzerhandbuch
Seite 74
74
5 Messen mit dem PWM 9

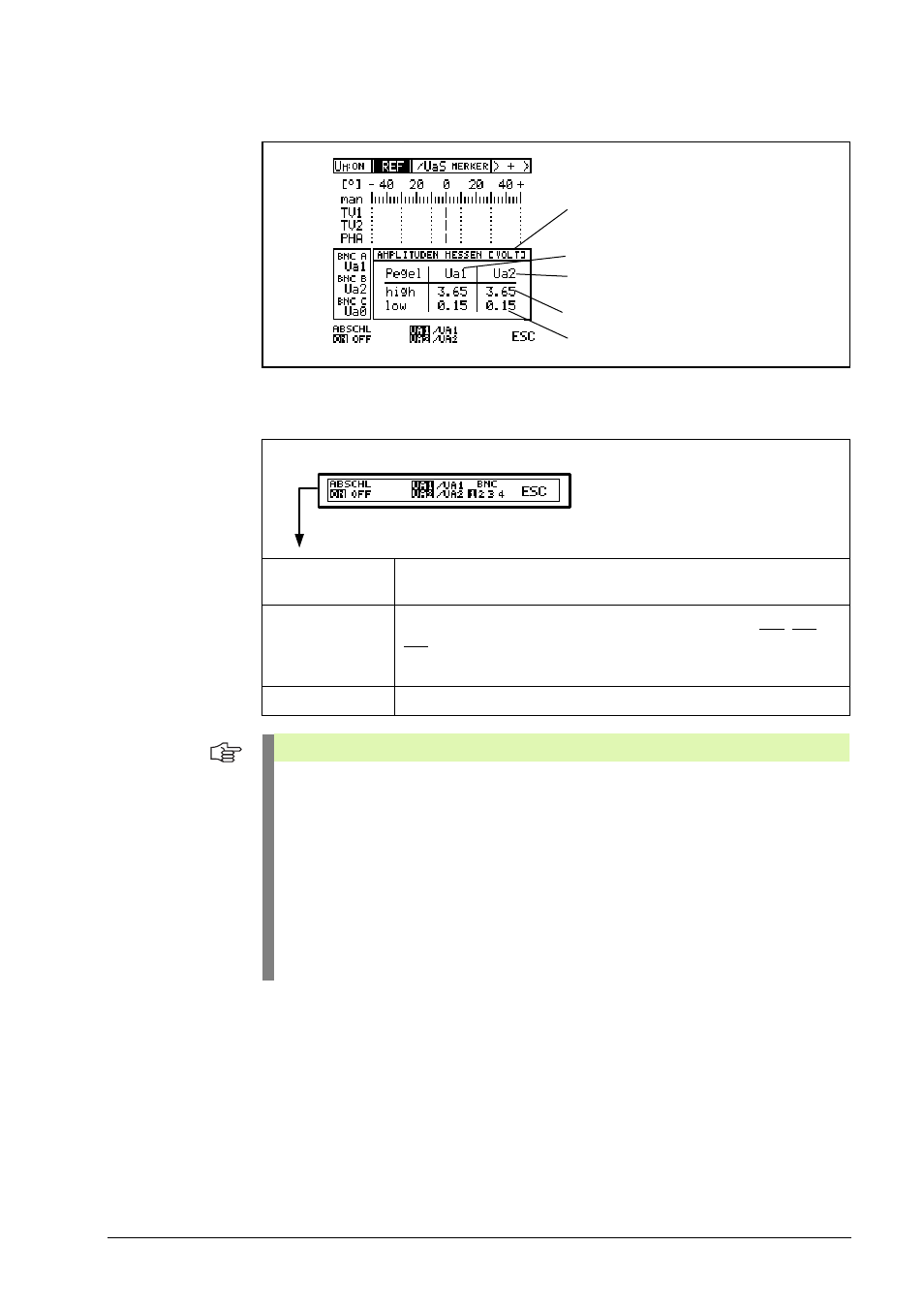

Signalamplitudenmessung mit TTL- oder HTL-Interfaceplatine
In der zugeordneten Softkeyleiste sind folgende Einstellungen verfügbar:
ABSCHL
ON OFF
Ein- oder Ausschalten der Abschlusswiderstände (definierte Belastung
der Rechtecksignale). Invertierte Darstellung aktiv.
UA1 /UA1
UA2 /UA2
Umschaltmöglichkeit zu den invertierten Signalen.
(Es sind HTL-Messgeräte im Feld, die keine Quersignale (Ua1, Ua2,
Ua0) verwenden.
Die Anzeige für die invertierten Signale ist dann „ - - - - „.)
ESC
Signalamplitudenmessung beenden
Das Messergebnis wird in V dargestellt.
Inkrementalsignal 1
Inkrementalsignal 2
High-Pegel einer Signalamplitude in Volt
Low-Pegel einer Signalamplitude in Volt
Hinweis
Wann muss der Abschluss eingeschaltet werden?
Einstellung bei Rechteckschnittstellen (TTL/HTL):
„ON“
Standardeinstellung. Der Abschluss bleibt mit oder ohne Folgeelektronik
eingeschaltet.
„OFF“ Für Testzwecke abschaltbar. (Reduzierung des Folgeelektronik-Treiberstromes;
wird bei Standardprüfungen nicht benötigt!).
Einstellung bei 1Vss-Schnittstellen:
„ON“
Standardeinstellung. Der Abschluss bleibt mit oder ohne Folgeelektronik
eingeschaltet.
„OFF“ Nur bei Verwendung des Kabeladapters ID 324556-01 (nicht mehr im Liefer-
umfang, wurde ersetzt durch Interfaceplatine absolut/ 1Vss ID 312186-02)
wird der Abschluss ausgeschaltet!
