HEIDENHAIN Benutzer-Handbuch PWM 9
55

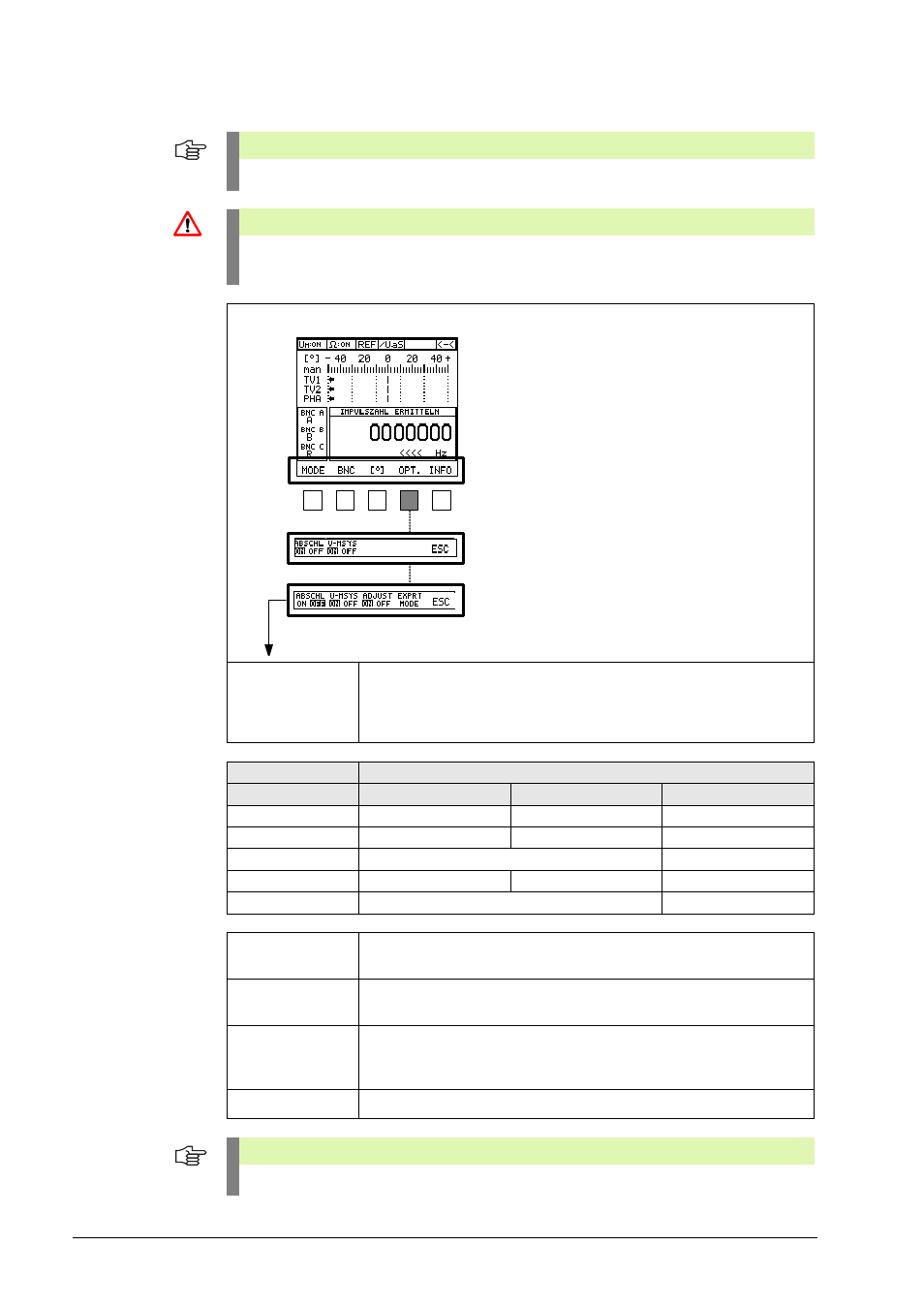

5.3.4 Beschreibung Softkey OPT (Optionen)
Hinweis
Im Optionenmodus werden PWM-Einstellungen vorgenommen.
Gefahr
Keine Messgerätespannungen U-MSYS und Versorgungsquellen ADJUST verändern,
wenn das PWM im aktiven Lageregelkreis betrieben wird!
ABSCHL
ON OFF
Die Abschlusswiderstände für die Abtastsignale (nur bei TTL- oder HTL-
und bei 1 Vss-Interfaceplatine) können EIN (ON) oder AUS (OFF)
geschaltet werden. Die momentane Einstellung wird im PWM
gespeichert und nach einer Stromunterbrechung wieder geladen!
Intefaceplatine
Abschlusswiderstand [
]
0 Volt
+U Messgerät
schaltbar
TTL
91
215
ja
HTL
1200
1200
ja
1 Vss
121
ja
11 µAss
-
-
-
Absolut/1 Vss
121 (Zn), 1000 (Z1)
nein
U-MSYS
ON OFF
Messgerätebetriebsspannung kann EIN (ON) oder AUS (OFF)
geschaltet werden.
ADJUST
ON OFF
Anzeige nur bei aktiviertem EXPERT-MODE und wenn Parameter P2
(U-Messgerät) „EXTERN“ gewählt ist.
EXPRT
MODE
Anzeige nur bei aktiviertem EXPERT-MODE;
siehe “EXPERT-MODE aktivieren” auf Seite 102 und “EXPERT-
MODE” auf Seite 75.
ESC
Beendet „Optionen“
Mögliche Funktionen:
Softkeyleiste ohne aktivierten EXPERT-MODE
Softkeyleiste mit aktiviertem EXPERT-MODE
Aktivieren der Options-Softkeyleiste
Hinweis
Die invertierte Darstellung zeigt den aktiven Schaltzustand.
