HEIDENHAIN Benutzer-Handbuch PWM 9 205
10 Feinschlusstester FST 2
10.1 Beschreibung
Mit dem Feinschlusstester können NC-Längenmessgeräte und Drehgeber mit 11 µAss-
Schnittstelle und 9-poligem Ausgangsstecker auf Feinschlüsse (bis 3 M
) an Verkabelung oder
Fotoelementeplatine überprüft werden (z. B. Kühlmittelfeuchtigkeit, die im Steckergehäuse
oder auf Platinen "Kurzschlüsse" im k
- bzw. MBereich verursachen).
Der FST 2 wird automatisch eingeschaltet, wenn ein Prüfling (z. B. Längenmessgerät)
angesteckt wird. Dazu wird der Stromfluss über die Lampe (LED) des Messgerätes verwendet.
Für Geräte ohne Lampe, z. B. für Verlängerungskabel oder bei Lampendefekt, wird der
automatische Prüfablauf nicht aktiviert. In diesem Fall muss die manuelle Starttaste gedrückt
werden.

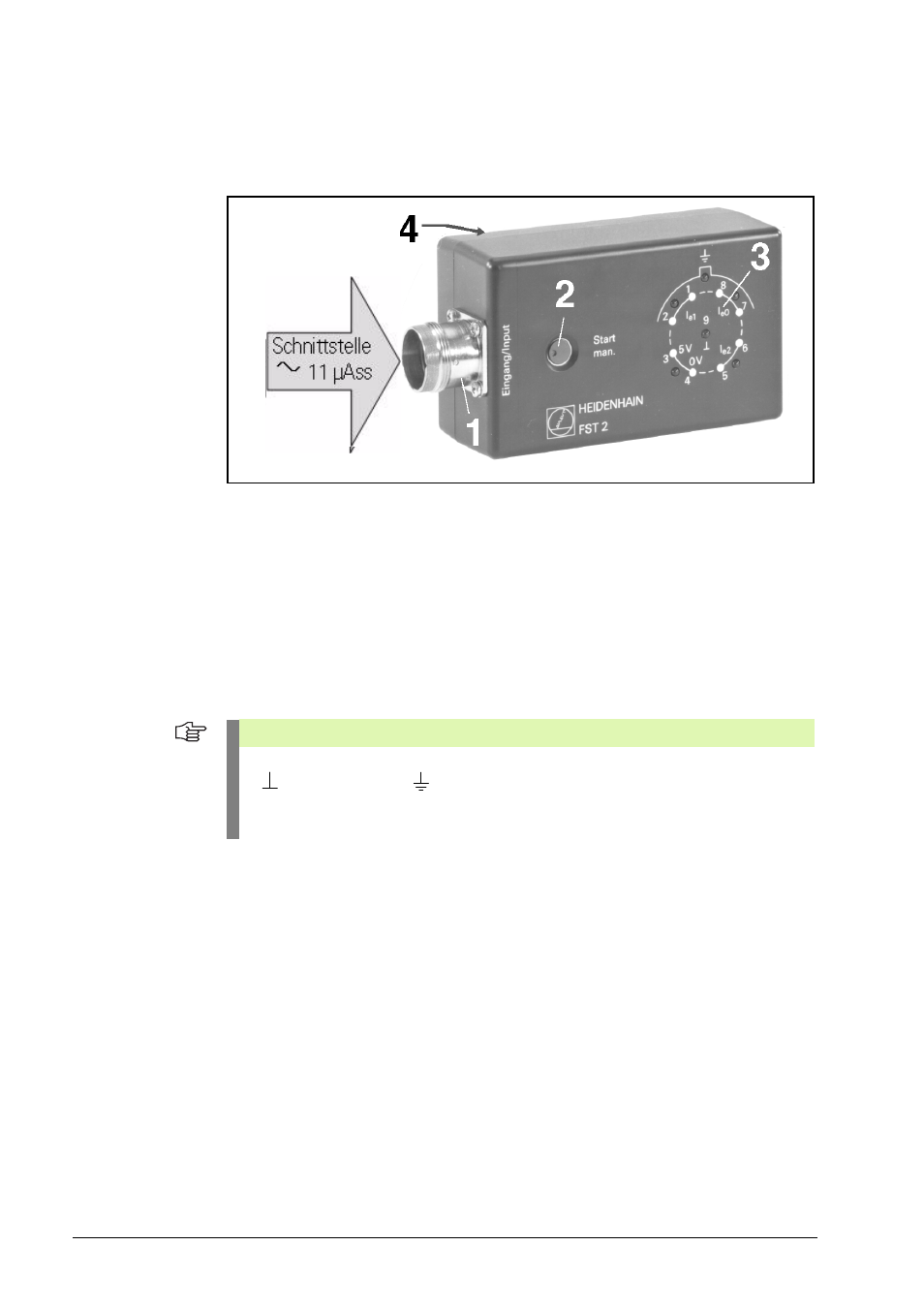

10.2 Erklärung der Bedienungselemente
1 Eingangsbuchse 9-polig
Anschluss von Messgeräten mit sinusförmigen Ausgangssignalen und Verlängerungskabel
mit 9-poligem Stecker.
2 Manuelle Starttaste
Bei Geräten mit LED-Beleuchtung oder Messgeräten mit defekter Beleuchtung muss die
manuelle Starttaste zum Aktivieren des FST 2 verwendet werden. Der FST 2 ist dann
während der Tastenbetätigung aktiv.
Die manuelle Starttaste dient auch als Batterietest. Die Batteriespannung ist in Ordnung,
wenn die Leuchtdioden während der Tastenbetätigung wie ein Lauflicht aufleuchten.
3 Leuchtdiodenanzeige
Die Leuchtdioden zeigen Feinschlüsse durch Dauerleuchten an. Das Leuchtdiodenlauflicht
signalisiert, dass der Prüfling keinen Feinschluss aufweist.
Die Abbildung auf dem FST 2-Gehäuse bezeichnet den Ort der Feinschlüsse.
4 Kurzbedienungsanleitung
Auf der Geräterückseite ist eine Kurzbedienungsanleitung aufgedruckt.
Ein Aufklebeetikett in englischer Sprache liegt dem FST 2 bei.
Hinweis
Bei Messgeräten mit integriertem Verstärker sind nur Feinschlüsse zwischen Innenschirm
(
) und Außenschirm ( ) messbar!
Bedingt durch den Verstärkerinnenwiderstand (< 3 M
) zeigen die übrigen 4 LEDs nach
dem Anschluss eines Prüflings immer Feinschluss an.
