62 5 Messen mit dem PWM 9

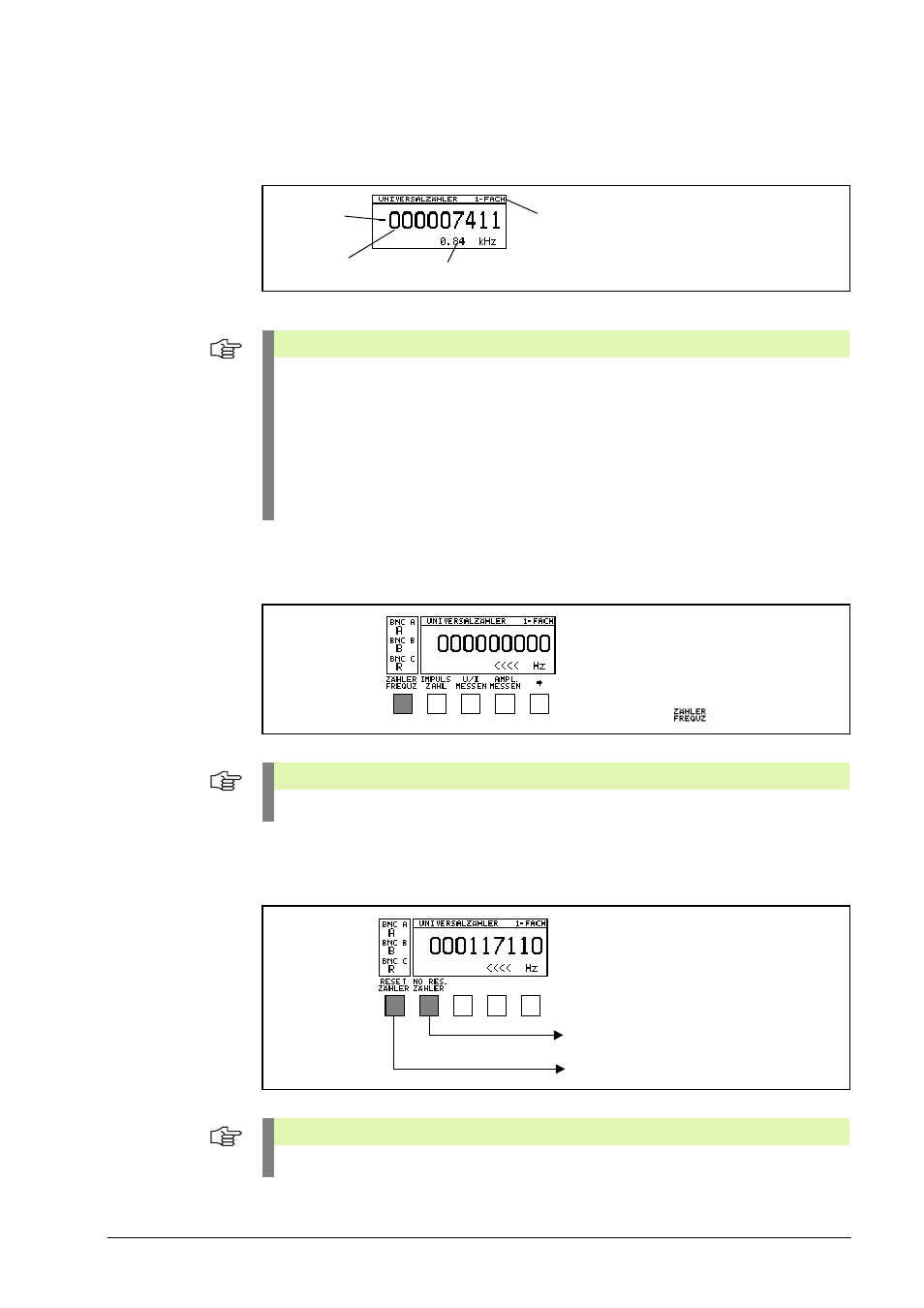

5.3.10 MODE UNIVERSALZÄHLER
Der UNIVERSALZÄHLER zählt die interpolierten oder getriggerten Inkrementalsignale (abhängig
von der verwendeten Interfaceplatine).
UNIVERSALZÄHLER automatisch löschen
UNIVERSALZÄHLER manuell löschen
Zähler-Anzeige Frequenz-Anzeige
Vorzeichen
Flankenauswertung
(siehe “Parameter P5 = Flankenauswertung” auf Seite 86)
Hinweis
Die Funktionsweise des UNIVERSALZÄHLERS kann durch die Zählerparameter (siehe
“Parameter P6 = Einstellung INTERPOLATION” auf Seite 88) angepasst werden:
 Interpolation von 1- bis 1024-fach (analoge Inkrementalsignale)
 Flankenauswertung 1-fach , 2-fach, 4-fach (Rechteck-Inkrementalsignale)
 Presetwerteingabe (Zählervorgabewert)
 Ändern der Zählrichtung
 Ändern der Zählerstartparameter
 Zählerstand löschen durch
Auswählen von
Hinweis
Im PWM- und PWT-MODE möglich!
 Zählerstand nicht löschen
 Zählerstand löschen
Hinweis
Nur im PWM-MODE bei aktiviertem EXPERT-MODE möglich!
