HEIDENHAIN Benutzer-Handbuch PWM 9 59

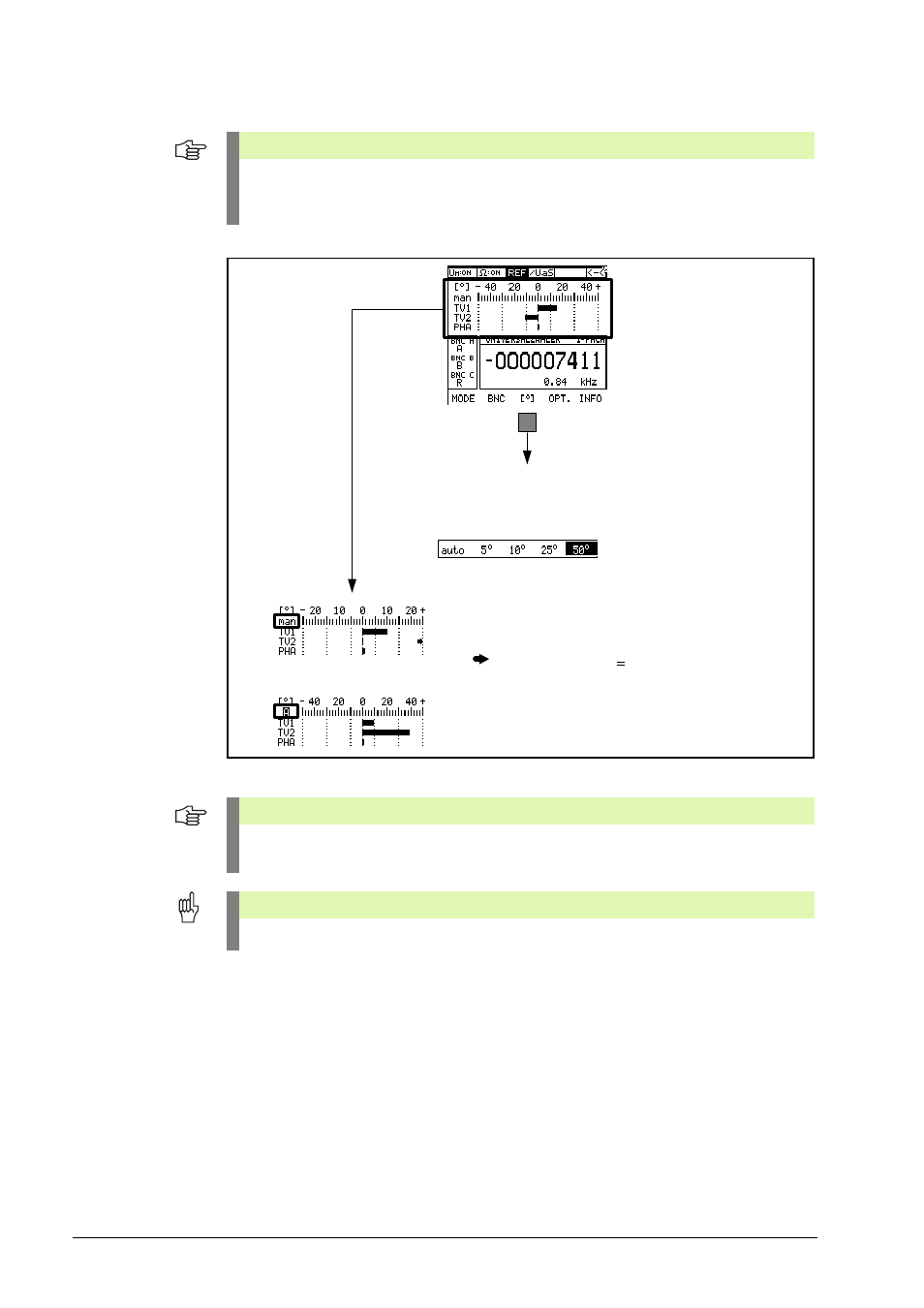

5.3.8 Tastverhältnis- und Phasenverschiebungsanzeige
Hinweis
Toleranzanzeigen für TastVerhältnisfehler Inkrementalsignal 1 (TV1 = 0°-Signal),
Tastverhältnisfehler Inkrementalsignal 2 (TV2 = 90°-Signal) und PHAsenwinkelfehler
zwischen beiden Inkrementalsignalen (PHA)
 Skalierung auswählen
Messbereichsumschaltung der PHA/TV-Skalierung.
Folgende Messbereiche sind möglich:
Beispiele
Manuelle Skalierung „man“:
Skalierungsmaßstab ± 25°
TV1 (+ 10° Abweichung)
TV2 ( = Bereich überschritten > 25°)
PHA (+ 1.25° Abweichung)
Automatische Skalierung „A“:
Bei eingestellter automatischer Skalierung bestimmt der
größte Balken den Messbereich (im Beispiel ± 50°)
Hinweis
Tastverhältnis- und Phasenwinkeltoleranzen siehe “Schnittstellenbeschreibung” auf
Seite 119!
Achtung
Immer die Toleranzangaben der Originalmontageanleitung des Prüflings beachten!
