174 9 Anschlussbelegungen

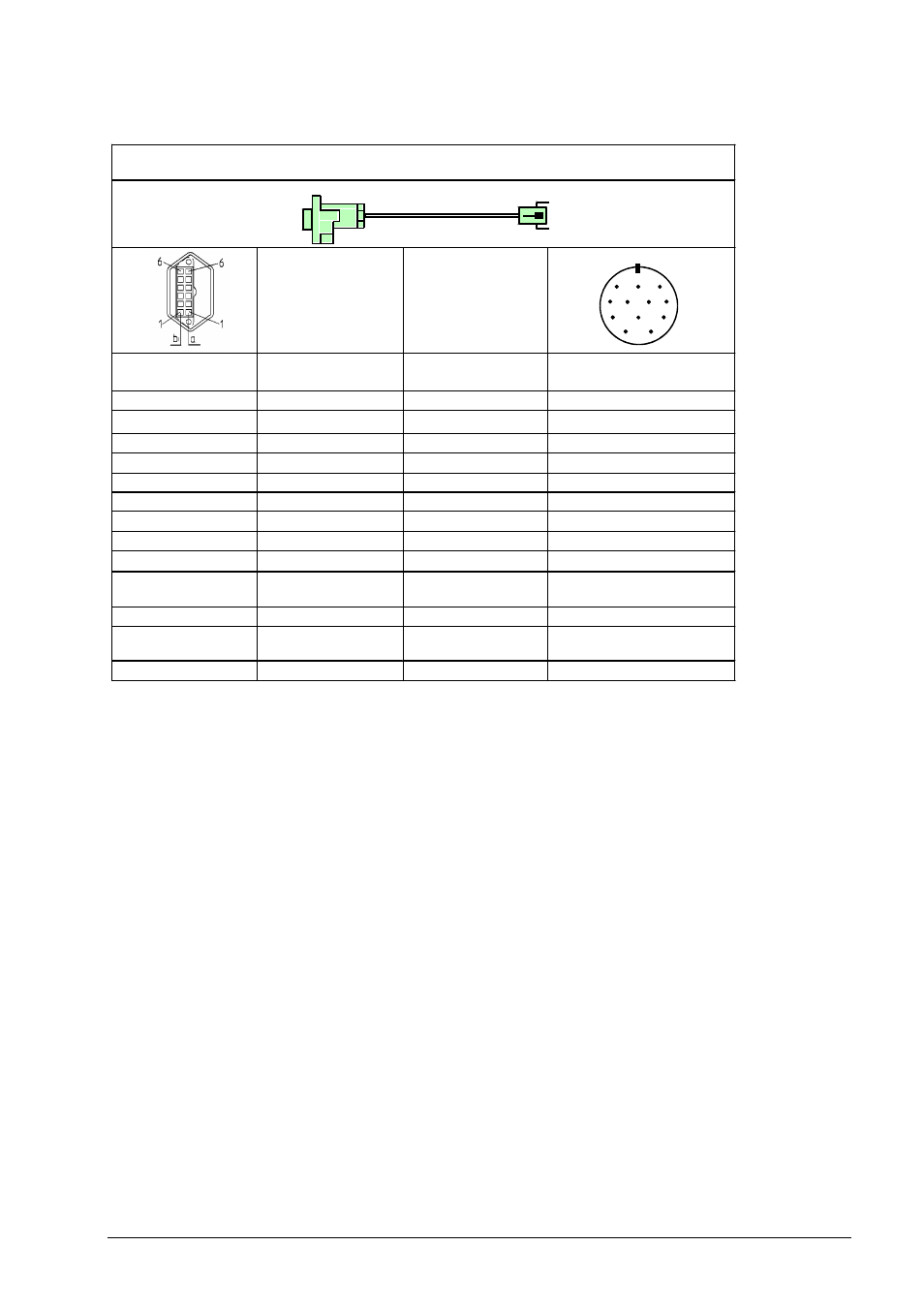

9.22 Adapterkabel 12-/12-pol.; PWM zur TTL-Anpasselektronik (APE) (Pos.Enc.)
1)
wird nicht von allen JH-Messgeräten verwendet
2)
bei „offenen“ Längenmessgeräten: Umschaltung TTL/11 µAss (Justage/Test)
1
2
3
4 5
6
7
9
10
11
8
12
Adapterkabel ID 323466-xx
Adapter cable ID 323466-xx
Signal Farbe
Color
APE-12-pol.
12-pin APE
Stecker 12-pol.
12-pin connector
PIN 5a -Ua2 rosa / pink PIN 1
PIN 2b Sensor U
P
blau / blue PIN 2
PIN 4b +Ua0 rot / red PIN 3
PIN 4a -Ua0 schwarz / black PIN 4
PIN 6b +Ua1 braun / brown PIN 5
PIN 6a -Ua1 grün / green PIN 6
PIN 3a -UaS 1) violett / violet PIN 7
PIN 5b +Ua2 grau / grey PIN 8
PIN 3b  2) gelb / yellow PIN 9
PIN 1a 0 V weiß/grün
white/green
PIN 10
PIN 1b Sensor 0 V weiß / white PIN 11
PIN 2a U
P
braun/grün
brown/green
PIN 12
Gehäuse / Housing frei / free Gehäuse / Housing
Pos.Enc. Pos.Enc.
