10 Feinschlusstester FST 2

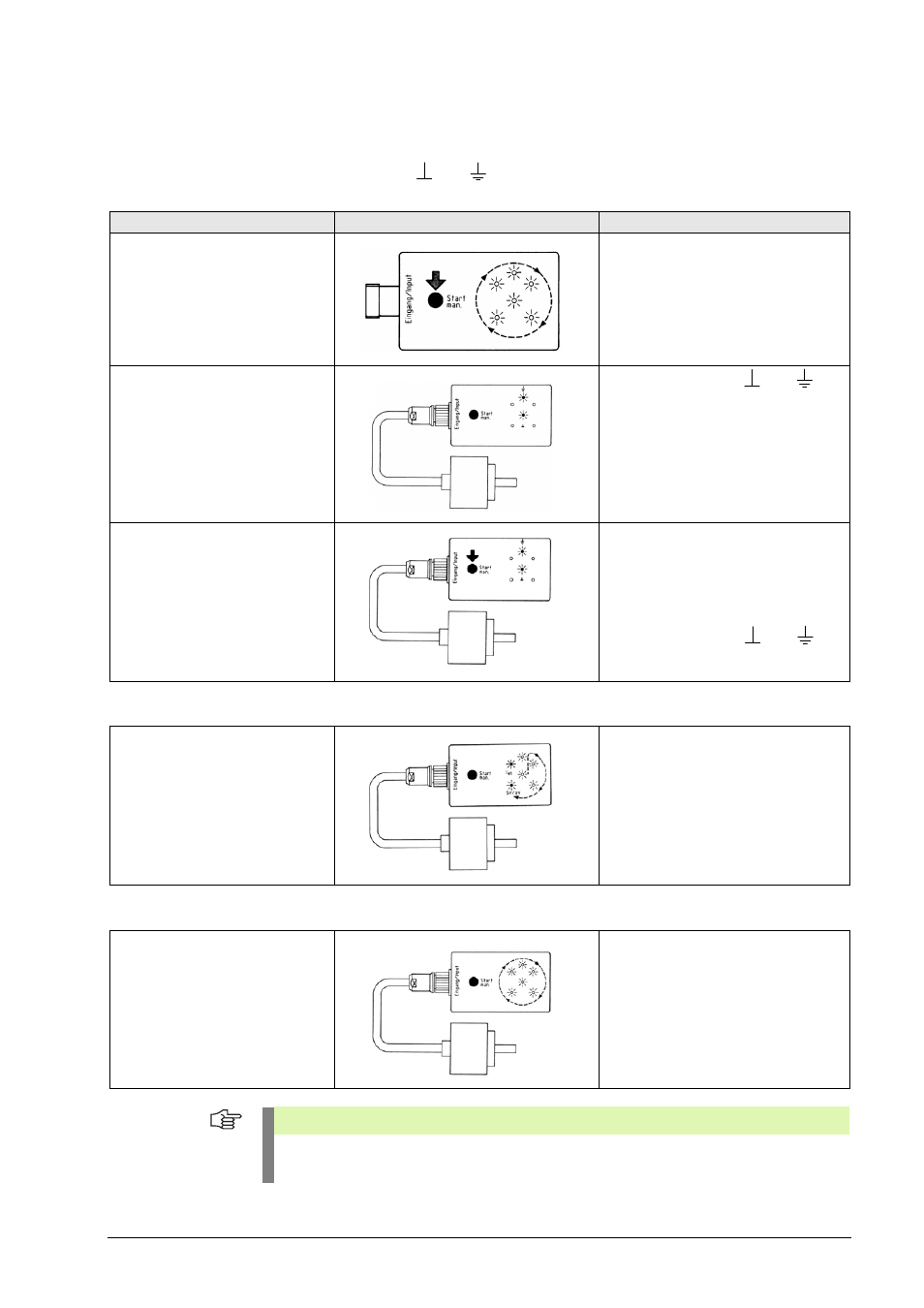

10.3 Anwendungsbeispiel
Messen eines Drehgebers, der folgende Fehler (Feinschlüsse) aufweist:
Feinschluss zwischen
und
Feinschluss zwischen Ie1 und 0 V/5 V
Feinschluss am Drehgeber beheben!
Feinschluss 2 am Drehgeber beheben!
Anweisung
Anzeige
Fehlerursache
Batterietest:
Manuelle Starttaste drücken
LED-Lauflicht = Batterie in Ordnung
LEDs dunkel = Batterie defekt
Drehgeber anschließen,
Prüfablauf startet automatisch
Feinschluss zwischen
und
wird angezeigt
(Feinschluss 1)
Prüfablauf startet nicht
(LEDs dunkel)
Manuelle Starttaste drücken,
Prüfablauf startet
Drehgeber-Beleuchtungseinheit defekt
oder Zuleitung zur Beleuchtungseinheit
unterbrochen
Feinschluss zwischen
und
wird angezeigt
(Feinschluss 1)
Drehgeber anschließen,
Prüfablauf startet automatisch
Das Lauflicht kommt bei LED
0 V/5 V zum Stillstand.
Der Feinschluss zwischen 0 V/5 V
und Ie1 wird durch Dauerleuchten
der LEDs 0 V/5 V und Ie1 angezeigt
(Feinschluss 2)
Drehgeber anschließen,
Prüfablauf startet automatisch
Jede der 6 LEDs leuchtet kurz in Form
eines Lauflichtes auf, solange der
Drehgeber angesteckt bleibt oder die
manuelle Starttaste gedrückt ist.
Drehgeber ist ohne Feinschluss!
Hinweis
Der Messvorgang muss nach erfolgter Reparatur wiederholt werden, bis alle Leucht-
dioden in Form eines Lauflichtes kurz aufblinken. Der Prüfling ist dann ohne Feinschluss!
