18 1 Allgemeines
1.7 Funktionsumfang PWM 9

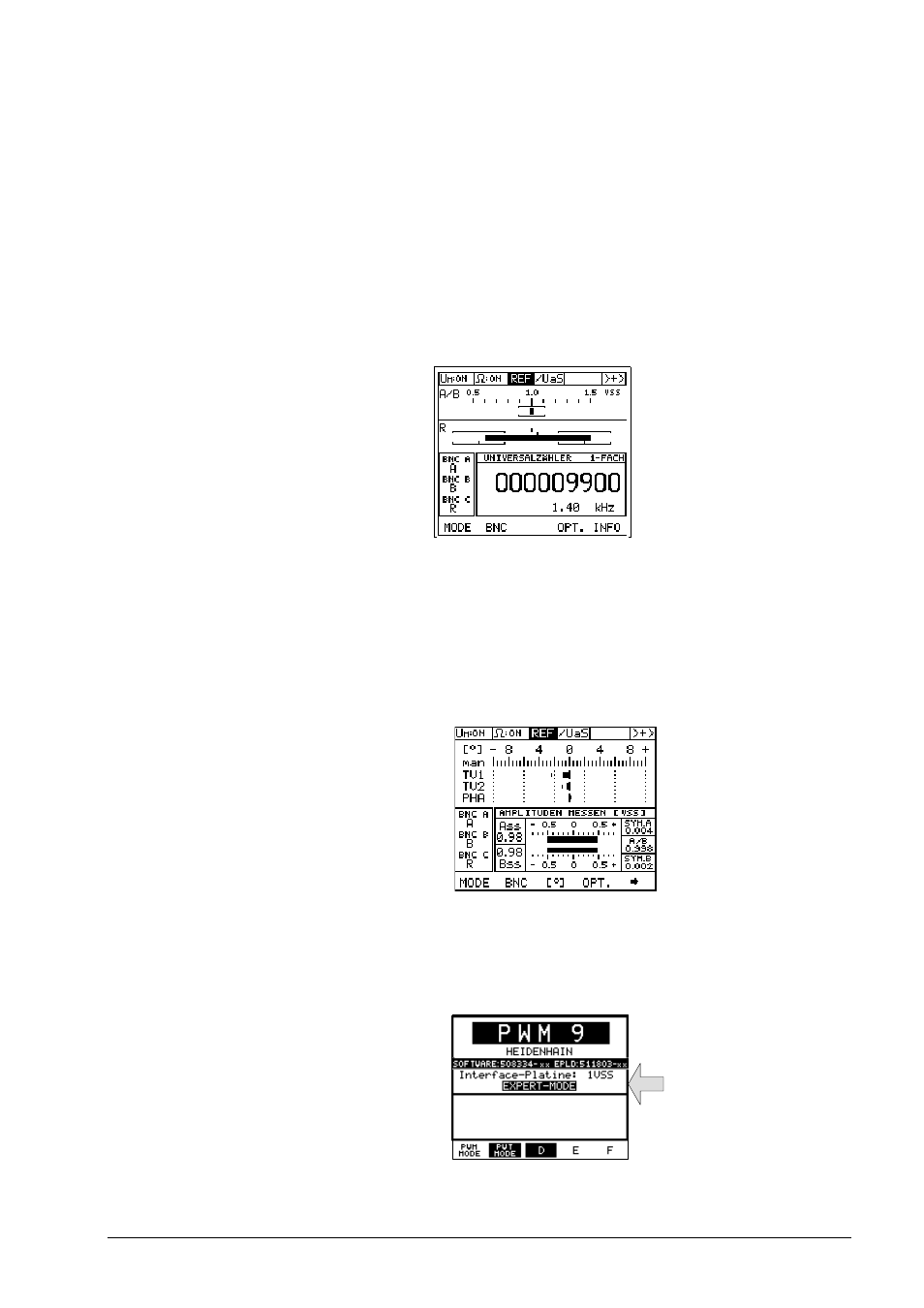

Das PWM 9 unterscheidet 3 Betriebsarten:
PWT-MODE
(Einschalt-MODE) Balkengrafikanzeige der
 Signalamplitude
 Signalqualität
 Referenzsignalbreite
 Referenzsignallage
Check-Ref-Funktion
 Justierhilfe zur Abtastkopfmontage bei „Offenen Messgeräten“
 Überprüfung von abstandscodierten Referenzmarken
PWM-MODE  Anzeige von Phasenwinkel und Tastverhältnis
 Anzeige der Abtastfrequenz
 Anzeige von Signalamplitude, Stromaufnahme und Versorgungsspannung des Messgerätes
 Anzeige des internen UNIVERSALZÄHLERS und der Drehgebersignalperioden (Impulszahl)
 Anzeige für Referenzsignal, Störsignal und Zählrichtung
 Ausgabe der verstärkten Ausgangssignale (Interfaceplatine: 11 µAss, 1 Vss) oder der origina-
len Ausgangssignale (Interfaceplatine TTL, HTL) über 3 BNC-Buchsen (z. B. auf ein Oszillos-
kop)
EXPERT-MODE  Zugang zum Parameterbereich (z. B. Interpolationseinstellung)
 Eingabe eines Presetwertes für den internen UNIVERSALZÄHLER
 Einstellen der Messgerätespannung
 min./max. PEAK-HOLD-Funktion der PHA/TV-Anzeige
