RIGOL Kapitel 5 Bedienung Triggersystem
DS1000Z Benutzerhandbuch 5-26
Runt Trigger (Runt Trigger) (Option)

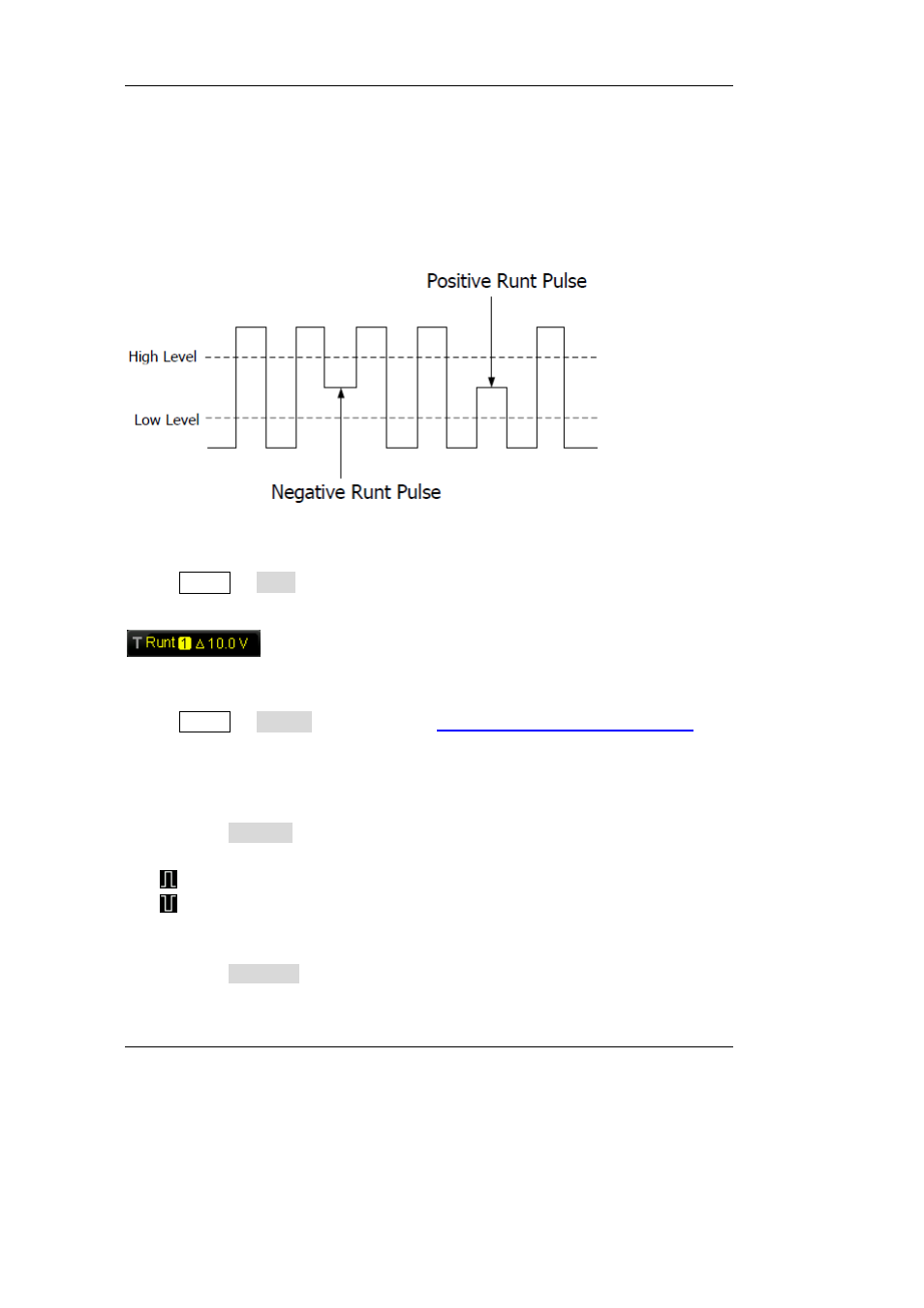

Triggert auf verkümmerte Impulse (Runt Impulse), die keine vollständige Logik-Am-
plitude erreichen. D.h. sie erreichen nur eine Logik-Schwelle, jedoch nicht die zweite
Logikschwelle und somit auch keinen validen Zustand (siehe folgendes Bild).
Triggerart (Trigger Type):
Tasten MENU  Type drücken, um “Runt” zu wählen. Nun werden die Triggerin-
formationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).
Triggerquelle wählen (Source Selection):
Tasten MENU  Source drücken, um als
Trigger Quelle (Trigger Source) Ka-
nal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle wird in der oberen rechten
Bildschirmecke angezeigt.
Runt Impuls Polarität (Pulse Polarity ) :
Softkey Taste Polarity drücken, um die Runt Polarität einzustellen. Zur Auswahl
stehen:

: Positive Polarität. Es wird auf positrive Runt Impulse getriggert.

: Negative Polarität. Es wird auf negative Runt Impulse getriggert.
Abfragekriterium (Qualifier):
Softkey Taste Qualifier drücken, um Runt Triggerbedingungen einzustellen.

None: Keine Runt Triggerbedinung eingestellt.
