Kapitel 5 Bedienung Triggersystem RIGOL
DS1000Z Benutzerhandbuch 5-3
Trigger Modi (Trigger Mode)
Der Trigger Modus bestimmt die Art und Weise wie das Oszilloskop auf die Trigger

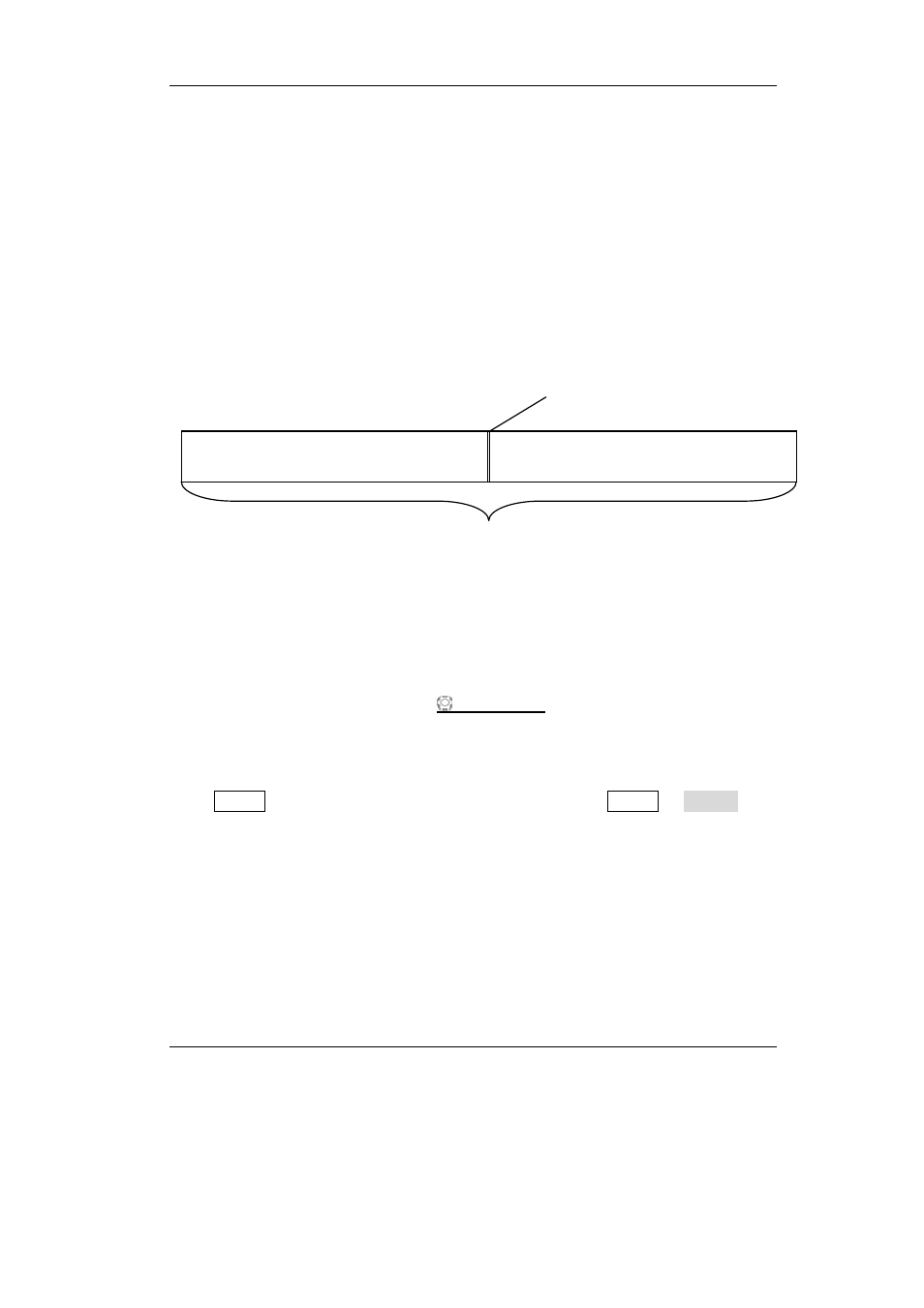

zugreift. Das folgende Bild ist eine schematische Darstellung des Erfassungsspei-
chers. Wie im folgenden Bild dargestellt, stehen Triggerzeitpunkt, die Vortriggerzeit
und Nachtriggerzeit in einem zeitlichen Zusammenhang.
Beachte:
Der Effassungsspeicher ist ein Ringspeicher. D.h. neue Signaldaten überschreiben
vorhandene Signaldaten bis die Erfassung vollständig ist.
Vor-Trigger (Pre-trigger)/Nach-Trigger (Delayed trigger):
Signaldaten werden vor und nach dem Triggerereignis erfasst. Die Triggerposition ist
in der Regel in Bildschirmmitte. Bei Vollbildanzeige werden 6 Rastereinheiten Vortrig-
ger-Signal (Pre-Trigger) und 6 Rastereinheiten Nachtrigger-Signal (Delayed-Trigger
/Post-Trigger) angezeigt. Um mehr Details Vor oder Nach dem Triggereignis anzu-
schauen, den Knopf HORIZONTAL
POSITION entsprechend drehen und das
erfasste Signal nach Rechts oder Links verschieben. Z.B. um erfasste Glitches zu
sichten und die Gründe dafür zu analysieren.
Taste MODE im Bedienfeld „TRIGGER“ drücken oder Tasten MENU
   Sweep
drücken, um den den Trigger Modus zu wählen bzw. zu wechseln. Die zugehörige
Funktionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus
an.
Auto (Auto):
Im Trigger Modus “Auto” erfasst das Oszilloskop auch dann ein Signal, wenn die
Triggerbedingung fehlt. Es wird ein unstabiles, nicht synchronisiertes Signal darge-
stellt. Bei fehlendem Eingangssignal erscheint eine gerade Linie auf dem Bildschirm.
Vor-Trigger Speicher (Pre-Trigger Buffer) Nach-Trigger Speicher (Post-Trigger Buffer)
Trigger Ereignis (Event)
Erfassungsspeicher (“Speichertiefe”)
