RIGOL Kapitel 1 Kurzanleitung
DS1000Z Benutzerhandbuch 1-18
Möglichkeit: Tasten Display  Intensity drücken und
mit dem Knopf die Signalhelligkeit einstellen.
Multifunktions-Knopf (Multifunction Knob) (Hintergundbeleuchtung an
wenn aktiv):
In den Betriebsarten des Menüsystems (siehe Tasten “MENU”), entsprechende Soft-
keytaste für einen Menüpunkt drücken und mit dem Multifunktions-Knopf das ge-
wünschte Untermenü wählen. Dann den Multifunktions-Knopf drücken, um das mo-
mentane Untermenü zu öffnen. Der Multifunktionsknopf wird auch zum Ändern von
Parametern und zur Eingabe von Filenamen benutzt. Außerdem nur beim DS1000Z-S
Oszilloskop: Bei geöffneter Bedienoberfläche “Source” (Signalgenerator) eine ge-
wünschte Softkey-Taste betätigen und danach den Multifunktions-Knopf drücken. Die
numerische Tastatur erscheint auf dem Bildschirm und nun die gewünschten Werte
sowie Einheiten der Parameter mit dem Multifunktions-Knopf direkt eingeben.

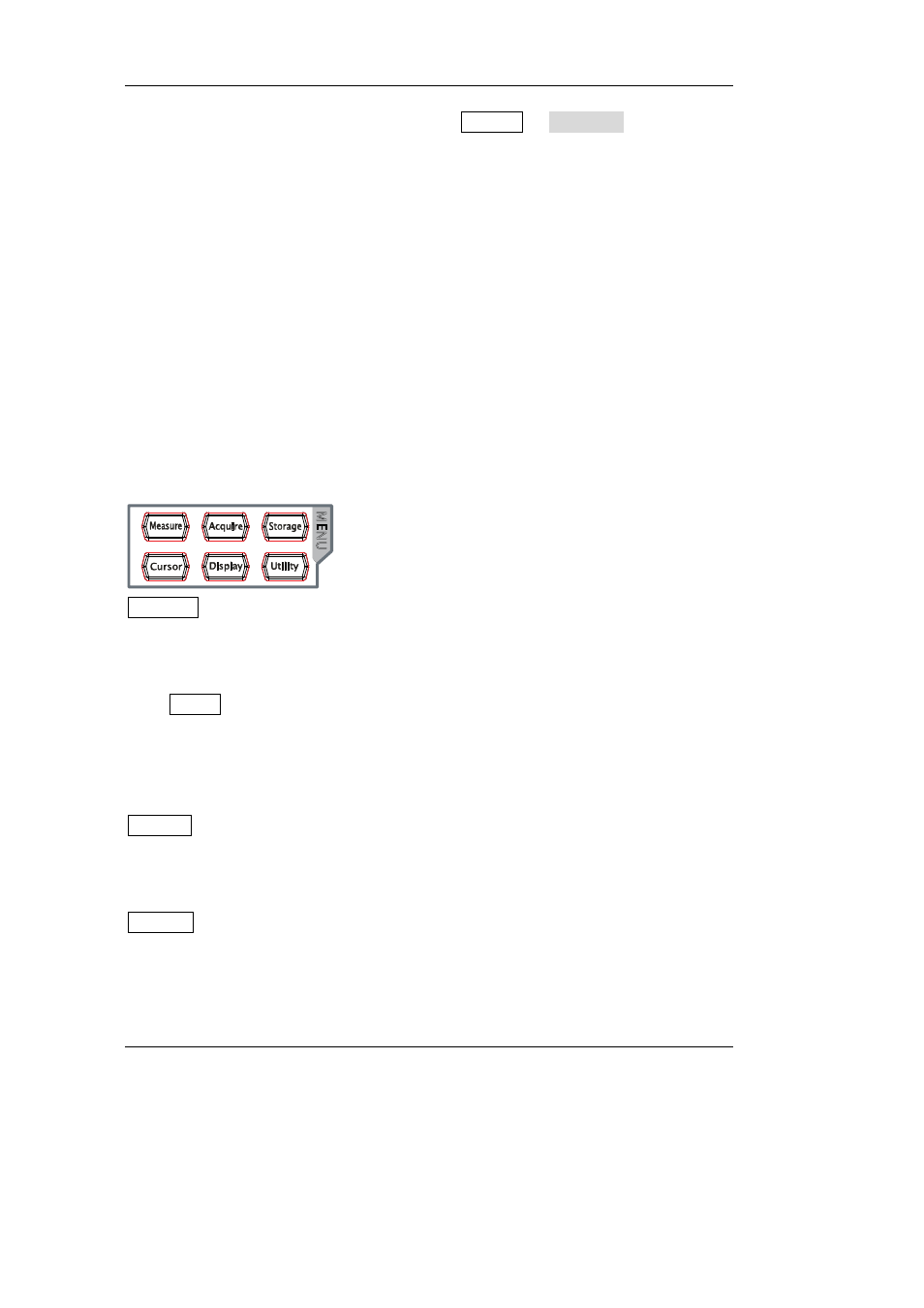

Measure: Taste drücken, um das Einstellmenü Messen (Erfassen Signaldaten) zu
öffnen. Es können alle Meßwertgrößen, Meßwerteinheiten, Statistikfunktionen usw.
eingestellt werden.
Taste MENU (an der linken oberen Ecke des Bildschirms) drücken, um das Meßwert-
menü von 24 Signalparametern zu wählen. Danach die entsprechende Softkey-Taste
drücken, um sofort mit nur einem Tastendruck eine Meßwerterfassung zu starten.
Das Meßwertergebnis wird an der unteren Bildschirmseite anzeigt.
Acquire: Taste drücken, um das Abtasteinstellmenü (Erfassungsmenü) zu öffnen.
Danach den Erfassungsmodus, Sin(x)/x und Speichertiefe (Erfassungslänge) ein-
stellen.
Storage: Taste drücken, um das Speichermenü zu öffnen. Es können folgende
File-Typen gespeichert werden: Picture (Bilder), Trace, Waves (Signalformen),
Setups (Konfigurationen), CSV-Dateien und Param (Parameter). Interne und externe
Speicher sowie Festplattenverwaltung werden ebenfalls unterstützt.
