Kapitel 1 Kurzanleitung
DS1000Z Benutzerhandbuch
1-10
Tastkopfkompensation
Bei erstmaliger Verwendung der Tastköpfe muß eine Tastkopfkompensation durchge-
führt werden, um die Tastköpfe an den jeweiligen Eingang anzupassen. Nicht oder
schlecht kompensierte Tastköpfe können Meßungenauigkeiten oder Meßfehler her-
vorrufen. Die Tastkopfkompensation wird wie folgt durchgeführt.
1.
Schritte 1, 2, 3 und 4 der “
Tastkopf
Funktionsprüfung” durchführen.
2.
Vergleichen Sie die angezeigte Signalform mit den Darstellungen im Bild 18.

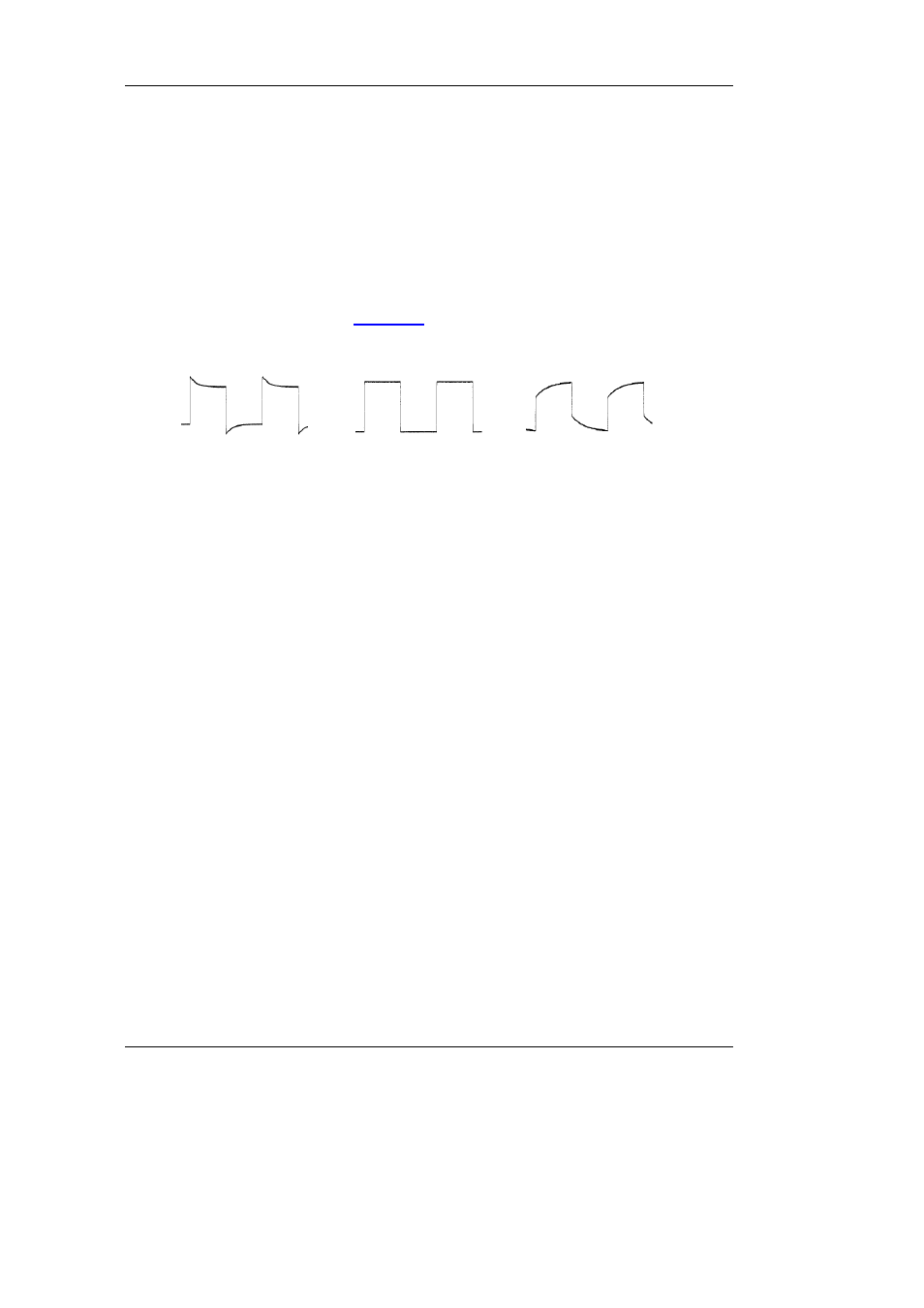

Bild 1-8 Tastkopfkompensation
3.
Verwenden Sie zur Kompensationseinstellung (Abgleichöffnung im Tastkopf)
einen nichtmetallischen Schraubendreher. Bei richtiger Kompensationseinstel-
lung wird ein einwandfries Rechtecksignal (siehe Bild 1-8 Mitte) auf dem
Bildschirm dargestellt.
Überkompensiert Richtig kompensiert Unterkompensiert
