Kapitel 1 Kurzanleitung
DS1000Z Benutzerhandbuch
1-12
Rückseite Übersicht

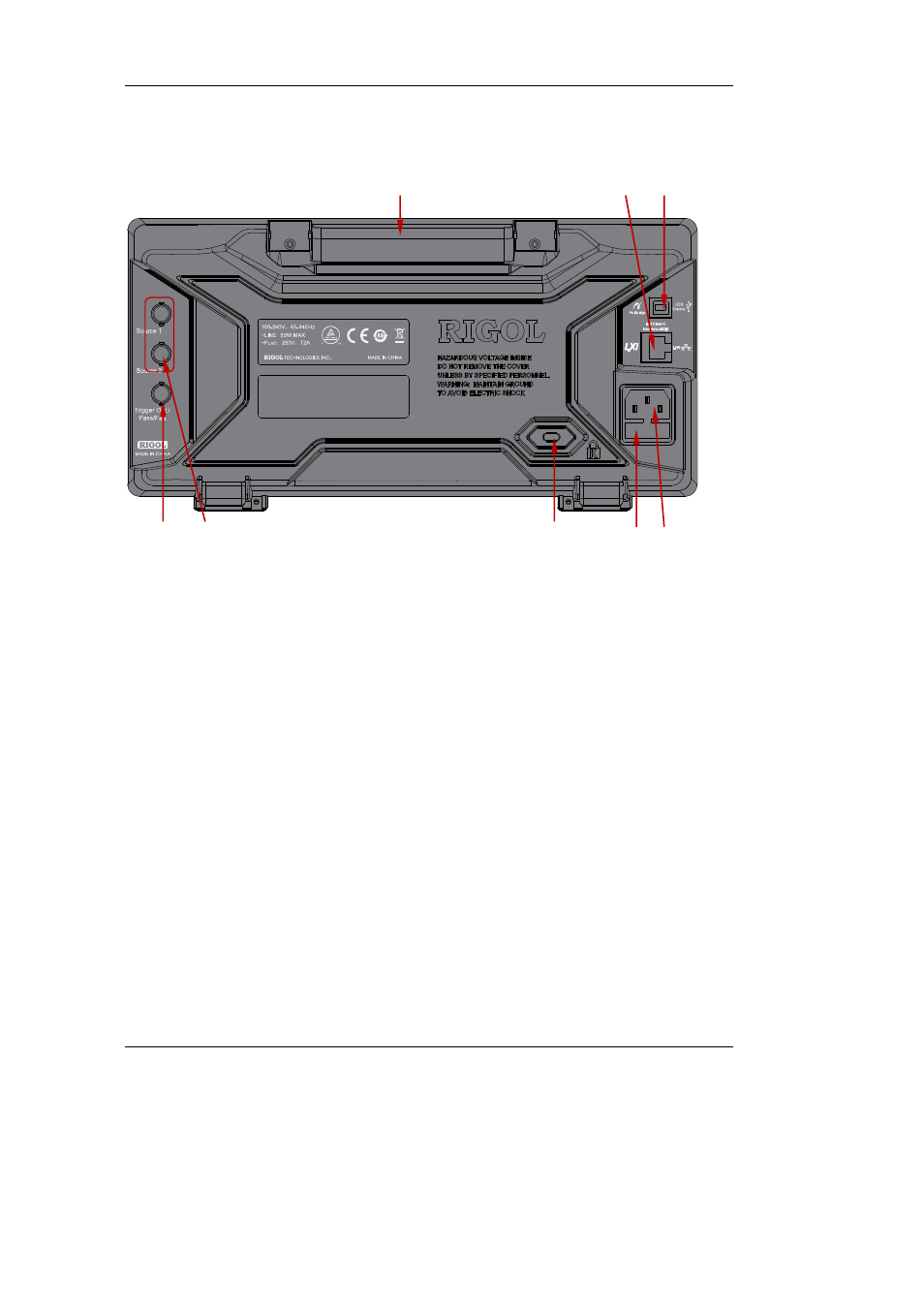

Bild 1-10 Rückseite Übersicht
1.
Handgriff
Ziehen Sie den Handgriff nach oben, um das Gerät zu transportieren. Wenn Sie
den Handgriff nicht mehr benötigen, drücken Sie es nach unten.
2.
LAN
Zur die Fernsteuerung das Gerät bitte an ein LAN (Netzwerk) anschliessen. Das
Oszilloskop entspricht Gerätestandards LXI-C und kann schnell zu einem
Prüfsystem mit anderen Geräten kombiniert werden.
3.
USB Geräteschnittstelle (USB DEVICE)
Die rückseitige USB Geräteschnittstelle des DS1000Z kann mit einem PC oder
einem “PictBridge Drucker” Drucker verbunden werden, um die Bildschirmin-
halte auszudrucken oder das Oszilloskop mittels einer PC-Software bzw. benut-
zerdefinierter Programmierung fernzubedienen.
4.
“Trigger” / “Pass/Fail” BNC-Ausgang (Trigger Out/Pass/Fail)
Trigger Out: An diesem BNC-Ausgang wird ein Trigger-Signal zur Verfügung
1 2 3
4 5 6 7 8
