Abtastrate (Sample Rate)
Die Abtastrate des Oszilloskops beträgt maximal 1 GSa/s. Die Abtastrate wird in der
Statusleiste im oberen Bildschirm und im Menü Sa Rate (Sample Rate) angezeigt
(Taste Acquire drücken). Die Abtastrate wird durch die Einstellung Hauptzeitbasis
(s/div) mit dem Knopf HORIZONTAL
SCALE oder durch Änderung der
Speichertiefe verändert.

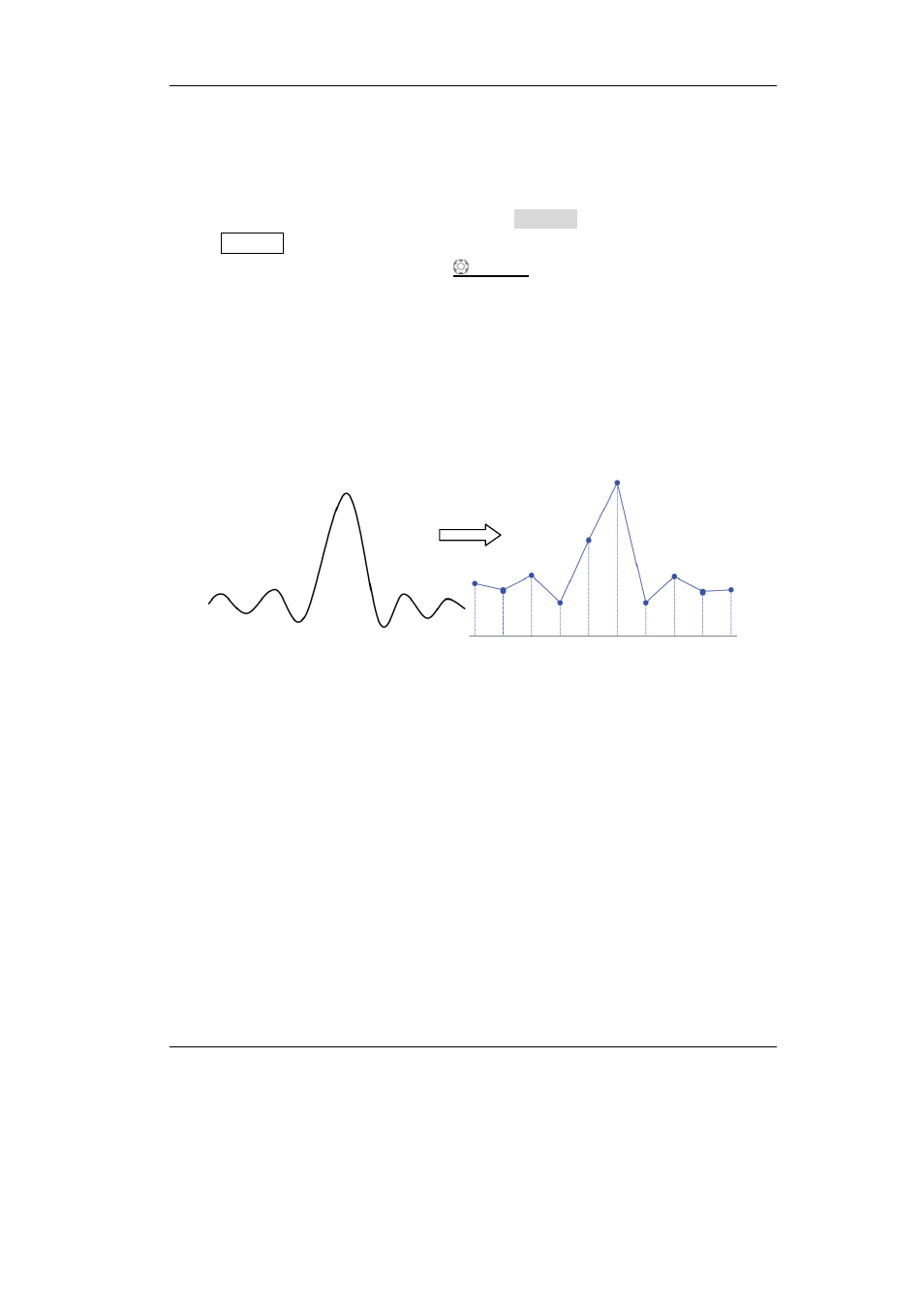

Einfluss zu niedriger Abtastrate auf die Signalform:
1.
Signalverzerrungen: Bei zu niedriger Abtastrate, gehen Signalanteile verloren
(zwischen den Abtastintervallen) und das wiederhergestellte Signal unterschei-
det sich wesentlich vom Ursprungssignal.
2. Signalvertauschung (Frequenzfaltung/Aliasing) : Wenn die Abtastrate zu
klein ist, können die hochfrequenten Komponenten in eine niedrigere Fre- quenz
getauscht (gefaltet) werden und Aliasing (Faltungsverzerrungen) „auf dem
Bildschirm“ erzeugen. Dies tritt im Allgemeinen auf, wenn die Abtastrate kleiner
als die Hälfte der Signalfrequenz ist (Nyquist Frequenz). Am Häufigsten tritt
Aliasing bei Jitter an steilen Flanken auf. Ist das Oszilloskop getriggert, die
Bildschirmdarstellung jedoch nicht stabil kann dies ein Hinweis auf Aliasing sein.
Dann die Horizontalskalierung langsam verändern. Sollte sich die Form des Sig-
nals stark verändern ist dies ein Zeichen für Aliasing.
Beachte:
Damit ein Signal korrekt dargestellt und Alisaiing vermieden wird, muß das Sig-
nal mit einer Abtatstrate digitalisiert werden, die mehr als doppelt so hoch ist
wie die höchste Frequenz der Komponenten des Eingangssignals. Ein Eingangs-
sigal mit Frequenzkomponenten von 10 MHz muß z.B. mit mindestens 20 Mil-
