Kanalmarkierungen – RIGOL MSO/DS1000Z Series Benutzerhandbuch
Seite 57
Kapitel 2 Bedienung Vertikalsystem
RIGOL
DS1000Z Benutzerhandbuch
2-7
Kanalmarkierungen
Zur besseren Unterscheidung der Kanäle kann eine weitere Markierung pro Kanal
hinzugefügt werden. Tasten CH1 Label drücken, um das Kanalmarkierungsmenü
(Label) zu öffnen, die Taste Template (Vorlagen) drücken und aus den Vorlagen ei-
nen Vorschlag wie z.B.
) auswählen. Ebenso kann eine Markierung manuell
editiert oder einen Vorschlag modifiziert werden. Die Markierung dürfen max. 4 Zei-
chen lang sein.
Beachte:
Es kann nur in englischer Sprache editiert und geändert werden.
Taste Display drücken, um die Kanalmarkierung zu aktivieren oder zu deaktivieren
(Standard ist CH1).

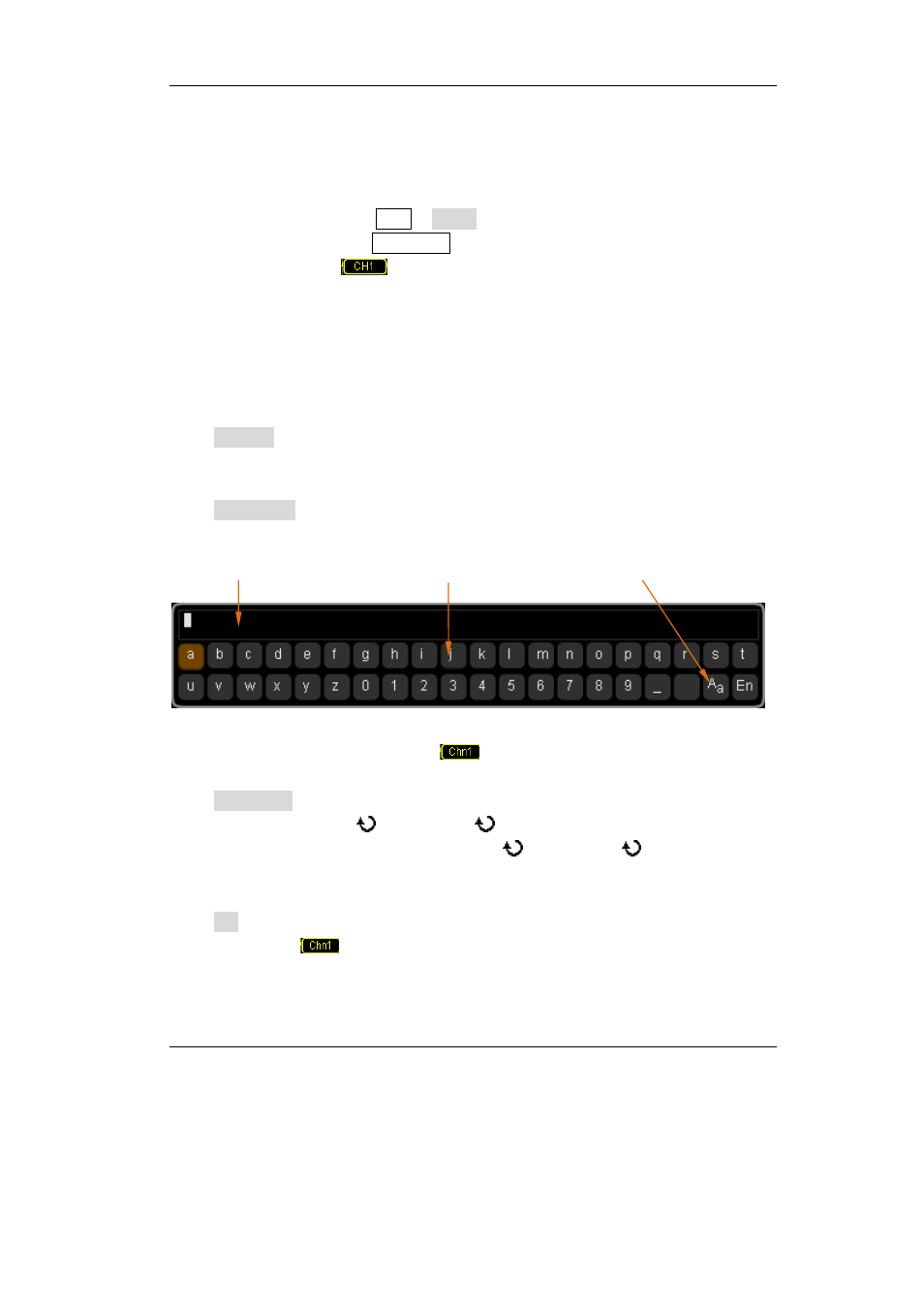

Taste Label Edit drücken, um das Editiermenü Kanalmarkierung zu öffnen (siehe
folgendes Bild).
Z.B. Editieren der Kanalmarkierung: “
”.
Taste Keyboard drücken, um das Tastaturfeld (“Keyboard”) zu wählen. “Aa” mit
dem Multifunktionsknopf
wählen und
drücken, um Großschreibung zu wäh-
len ( “
a
A”). “C” mit dem Multifunktionsknopf
wählen und
drücken, um den
Buchstaben zu übernehmen. In gleicher Weise für “hn1” verfahren.
Taste OK drücken, um die Eingabeänderung zu übernehmen. Es wird nun die
Kanalmarkierung
am rechten Bildschirmrand dargestellt.
Eingabefeld Tastatur Umschaltung Groß-/Kleinschreibung
