Kapitel 7 Dekodierung Protokolle RIGOL
DS1000Z Benutzerhandbuch 7-9
Das entsprechend gewählte Anzeigeformat (wie ASCII, HEX etc.) erscheint
in der Bildschirmdarstellung Bus als Beschriftung.

Softkey Taste Endian drücken und Bildschirmdarstellung Endia (MSB oder
LSB) aktivieren/deaktivieren. Beschriftung linke obere Seite Bildschirmdar-
stellung Bus. Die entsprechend gewählte Bit/Byte Anordnung Datenbreite
(wie LSB oder MSB) erscheint in der Bildschirmdarstellung Bus als Beschrif-
tung. Einstellungen unter
Bit /Byte Anordnung Einstellen (Endian.

Softkey Taste Width drücken und Bildschirmdarstellung Datenbreite aktivie-
ren/deaktivierern. Beschriftung linke obere Seite Bildschirmdarstellung Bus.
Die entsprechend gewählte Datenbreite (wie 8, 10 Bit etc.) erscheint in der
Bildschirmdarstellung Bus als Beschriftung.

Softkey Taste DataSrc drücken und “Trace” oder “Memory” als Datenquelle
wählen.

Softkey Taste Range drücken und “Full” oder “User” wählen. In Stellung
“Full” wird die Dekoder Datenbreite entsprechend der gewählten Daten
Quelle automatisch eingestellt. In Stellung “User” Softkey Taste Start
drücken und den Start Punkt einstellen (Bereich 0 bis End Punkt-1), danach
Softkey Taste End drücken und den End Punkt einstellen (Bereich “Start
Punkt +1” bis 1199).
10. Fehlermeldungen Dekodieren (The Error Expression during Decoding)
Fehler am Übertragungsblockende (End Frame Error):
Wird kein definierter Endzustand (Übertragungsblock) erreicht, erscheint eine
Fehlermeldung. Ist die “Stop Bit“ Länge kürzer als 1 Bitbreite, wird das “Stop Bit”
auf 1 gesetzt und es erscheint das Fehlersymbol “?”.

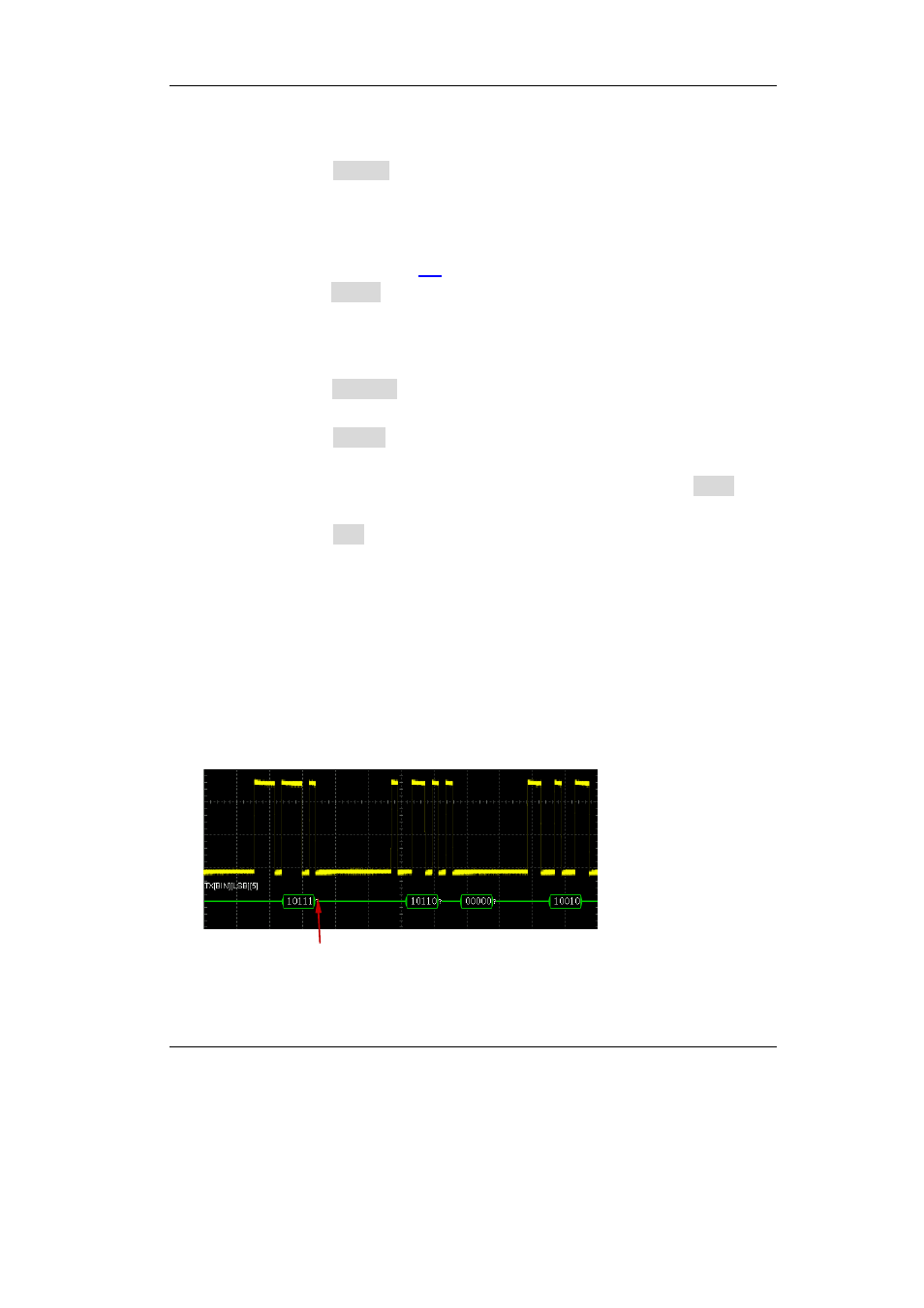

Stop Bit kürzer als 1 Bitbreite
(The stop bit is less then 1)
