Kapitel 7 Dekodierung Protokolle
DS1000Z Benutzerhandbuch
7-12
4.

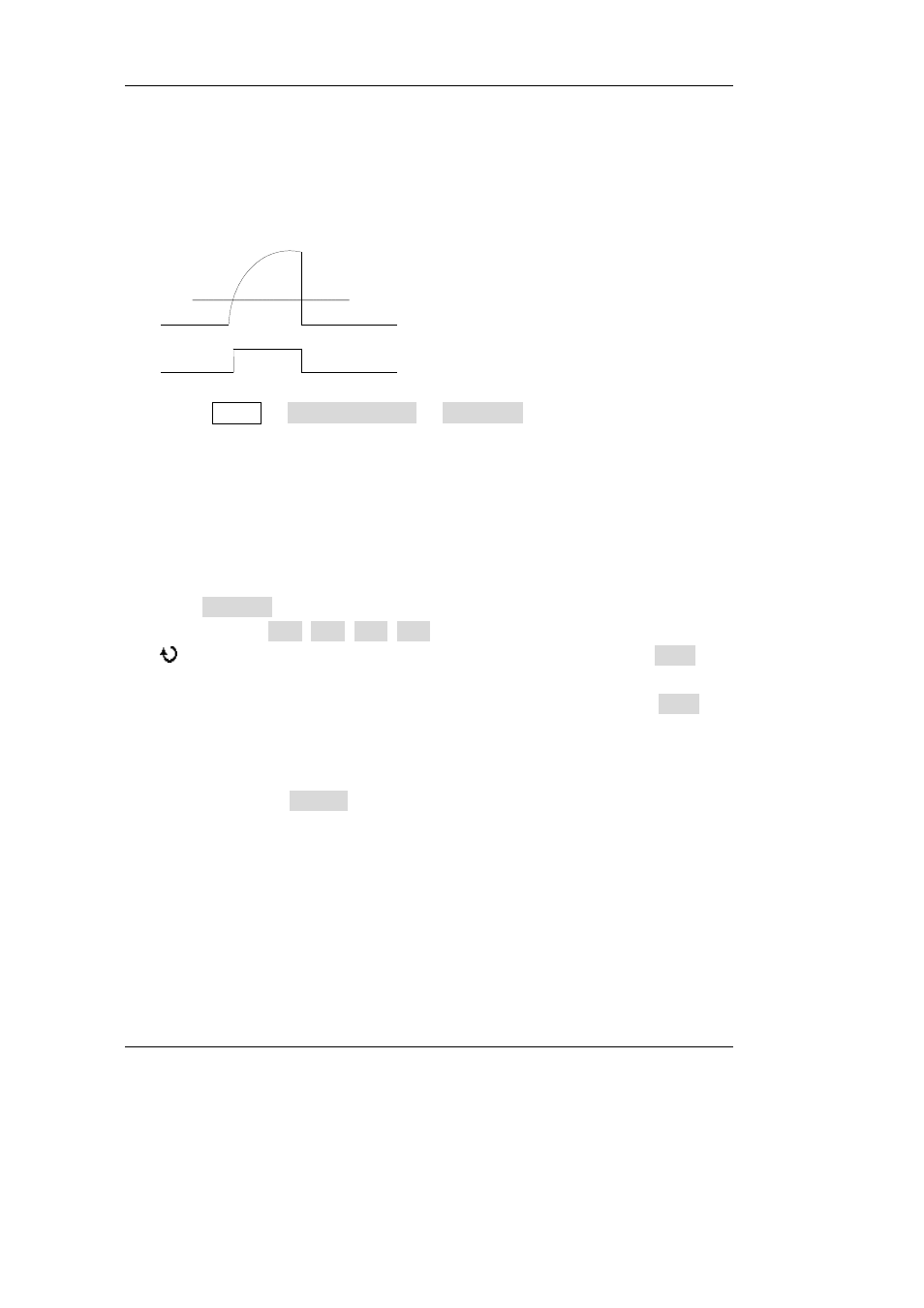

Schwellwert Pegel (Analog Channel Threshold Setting)
Für eine eindeutige Zuordnung von Logisch 1 (logic “1”) und Logisch 0 (logic “0”)
der Bus Signale, muß für jeden Eingangskanal (CH1-4) der Schwellwert der Pe-
gel eingestellt werden. Ist der Signalpegel größer als der voreingestellte
Schwellwert, wird eine Logische 1, ansonsten eine Logische 0 zugeordnet.
Threshold
Threshold
Threshold
Threshold
Level
Level
Level
Level
1
1
1
1
0
0
0
0
0
0
0
0
Tasten MATH Decode Options Auto Thre drücken, um den automati-
schen Schwellwert Modus („Auto Threshold“) zu aktivieren oder zu deaktivieren.
Im automatischen Schwellwert Modus („Auto Threshold“) berechnet das Gerät
automatisch aus der aktuellen Signalform die Mitte und benutzt diese als
Schwellwert Pegel.
Ist der automatische Schwellwert Modus („Auto Threshold“) deaktiviert, Softkey
Taste Thre.Set drücken und Pegel einstellen.
Softkey Tasten CH1, CH2, CH3, CH4 drücken und mit dem Multifunktionsknopf
den Schwellwert Pegel von jedem Kanal einstellen. Softkey Taste 50%
drücken, um die aktuellen Pegelwerte auf 50% des aktuellen Signalformverlaufs
einzustellen, was in der Regel der Mitte entspricht. Die Softkey Taste 50% be-
einflußt die Pegeleinstellung aller Kanäle.
5.
Anzeigeformat Einstellen (Display-related Setting)
Softkey Taste Format drücken und das Anzeigeformat der Bus Daten auf
Hex (Hex), Dezimal (Decimal), Binär (Binary), ASCII (ASCII) oder Binäre
Folge (LINE).
Beachte:
Im “LINE Format” werden die Bus Daten als binäre Zeichenfolge ausgege-
ben und die Reihenfolge stimmt mit der Übertragungsfolge überein. Diese
Formateinstellung gibt es nur für den seriellen Bus, da der serielle Bus ver-
schiedene Bit-Folgen hat (LSB und MSB). Ist die Bit-Folge MSB eingestellt
entspricht das „Line Format“ dem des Binären Formates (Binary).
