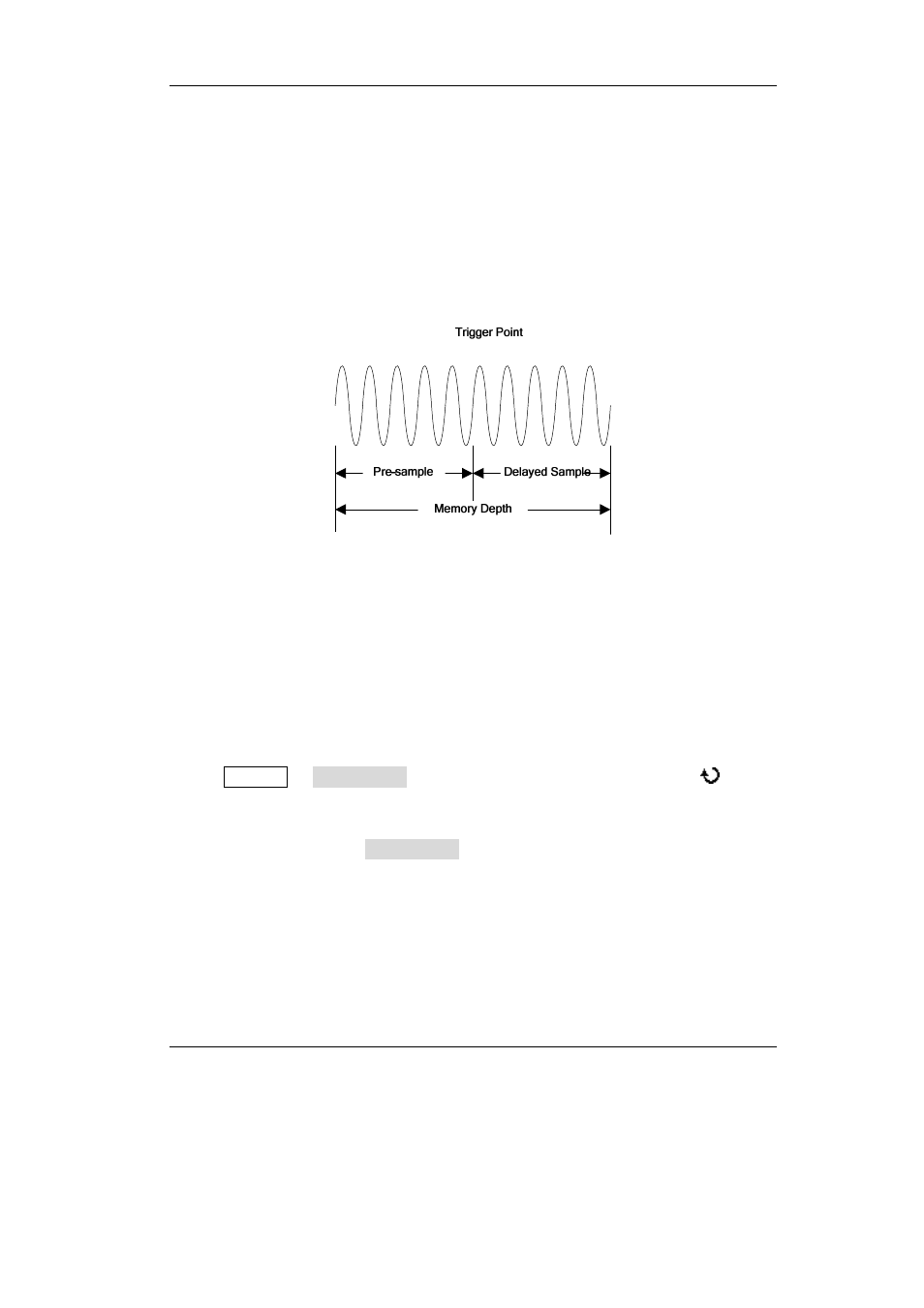

Speichertiefe (Memory Depth)
Die Speichertiefe ist die Anzahl der Datenpunkte, aus denen nein vollständiger Sig-
naldatensatz im Speicher des Oszilloskops abgelegt werden kann. Die maximale
Speichertiefe repräsentiert zugleich die Speicherfähigkeit des Oszilloskops. Das
DS1000Z bietet bis zu 24 Mpts Speichertiefe (Optional). Standarmäßig wird es mit 12
Mpts ausgeliefert.
T
Die Beziehung zwischen Speichertiefe, Abtastrate und Signaldauer beschreibt die
folgende Gleichung:
Speichertiefe = Abtastrate (Sa/s) × Signaldauer (s/div × div)
Daher kannn bei gleicher Zeitbasis und einer größeren Speichertiefe eine größere
Abtastrate bedeuten.
Tasten Acquire Mem Depth drücken, mit dem Multifunktionsknopf
die
Speichertiefe wählen und den Multifunktionsknopf drücken, um die Speichertiefe zu
übernehmen (Standard ist Auto). Die Speichertiefe kann auch durch mehrfaches
Drücken der Softkey Taste Mem Depth gewählt/gewechselt werden.
Im Einzelkanalbetrieb steht die volle Speichertiefe zur Verfügung. Im Mehrkanal-
betrieb wird die Speichertiefe gleichmässig auf die aktivierten Kanäle verteilt. Im
Modus “Auto” wird die Speichertiefe in Abhängigkeit von der Abtastrate automatisch
eingestellt.
