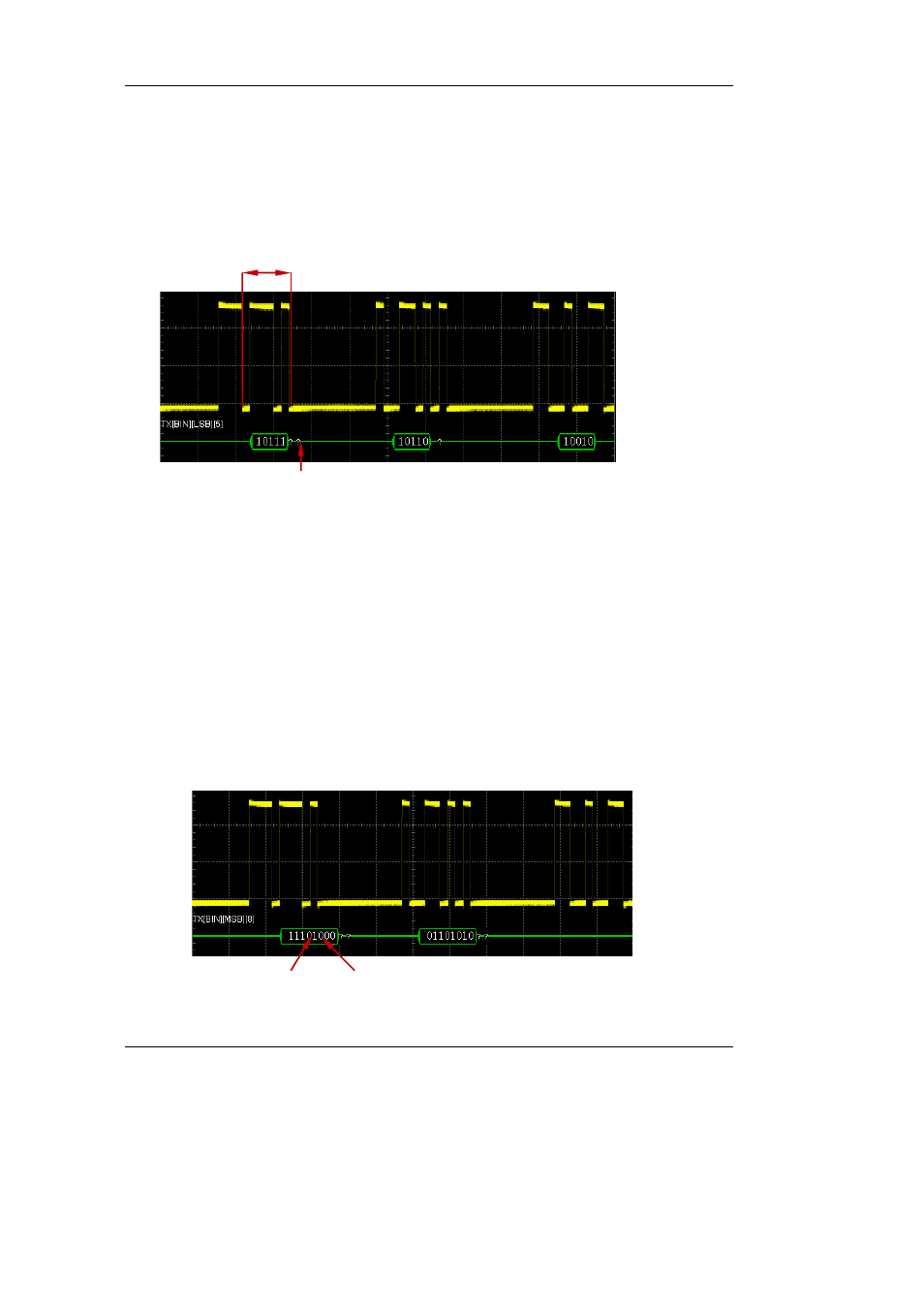

Paritäts Fehler (Check Error):
Wird ein Paritätsfehler erkannt, erscheint das Fehlersymbol “?”. Z.B. Die Sen-
destation überträgt “Kein Prüf Bit” und unser Dekoder ist auf „Prüf Bit für
Ungerade Parität“ eingestellt, erscheint die im folgenden Bild dargestellte
Fehlermeldung.
Die Anzahl der 1 im Datenwort (5-bit data 10111) ist Gerade, das Prüf Bit muss
also 1 sein. Aber der Sender übermittelt als Prüf Bit eine 0. Somit wird ein Fehler
erkannt und markiert.
Beachte:
Treten zur gleichen Zeit ein “Stopü Bit Fehler” (End Frame Error) und ein “Prüf
Bit Fehler” (Check Error) werden zwei Fehler Symbole an den entsprechenden
Stellen auf der Bus Darstellung angeziegt.
Als Prüf Bit wird 0 erkannt
(The check bit detected is 0)
(10111，LSB)
Stop Bit Fehler
(End frame error)
Prüf Bit Fehler
(Check frame error)
