RIGOL Kapitel 3 Bedienung Horizontalsystem
DS1000Z Benutzerhandbuch 3-4
Zeitbasis Modus/Betriebsarten
Taste MENU im Bedienfeld “HORIZONTAL” und Softkey-Taste Time Base drücken,
um das Time Base Menü zu öffnen (Standrad ist YT).
YT Modus
Im YT Modus wird die Hauptzeitbasis benutzt. In diesem Modus stellt die Y-Achse die
Amplitude (Y, in der Regel Spannung) und die X-Achse die Zeit (T) dar.
Beachte:
Damit die verzögerte Horizontalablenkung (“
Verzögerte Horizontalablenkung ”)
aktiviert werden kann, muß die Hauptzeitbasis (Modus “YT”) aktiviert sein.
XY Modus
Im XY Modus wird die Amplituden-Zeit-Darstellung (in der Regel Spannung/Zeit) in
eine Amplituden-Amplituden-Darstellung (in der Regel Spannung/Spannung) umge-
schaltet. Die Phasenabweichung zwischen den zwei Signalen mit der gleichen Fre-

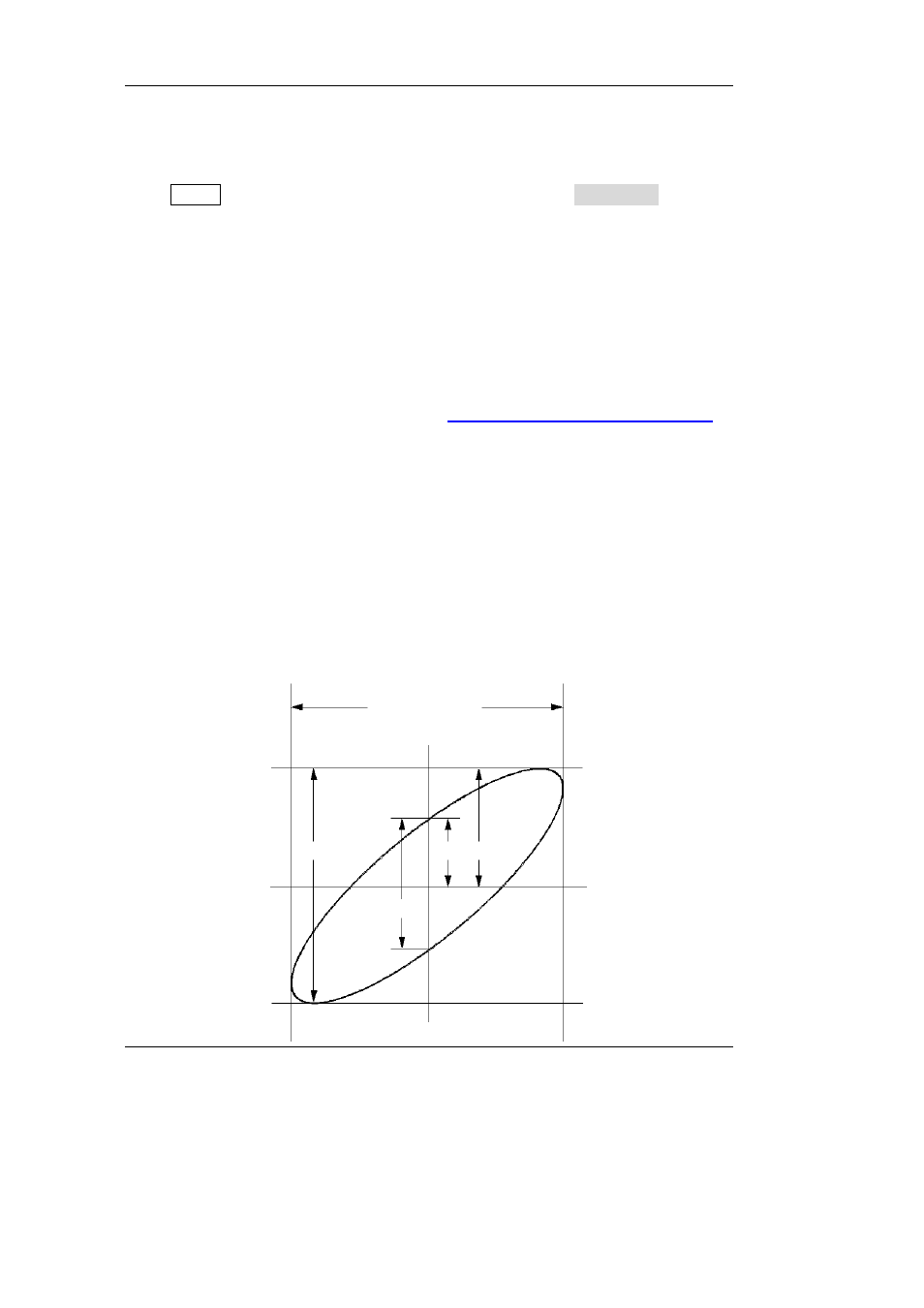

quenz kann einfach über Lissajous-Verfahren gemessen werden. Das folgende Bild
zeigt die prinzipielle Messung der Phasenabweichung beider Signale mittels Lissa-
jous-Figuren.
II I
III IV
A B
C
D
Signal horizontal
zentrieren
II I
III IV
