RIGOL Kapitel 5 Bedienung Triggersystem
DS1000Z Benutzerhandbuch 5-12
Pulsbreiten Einstellung (Pulse Width Setting): )

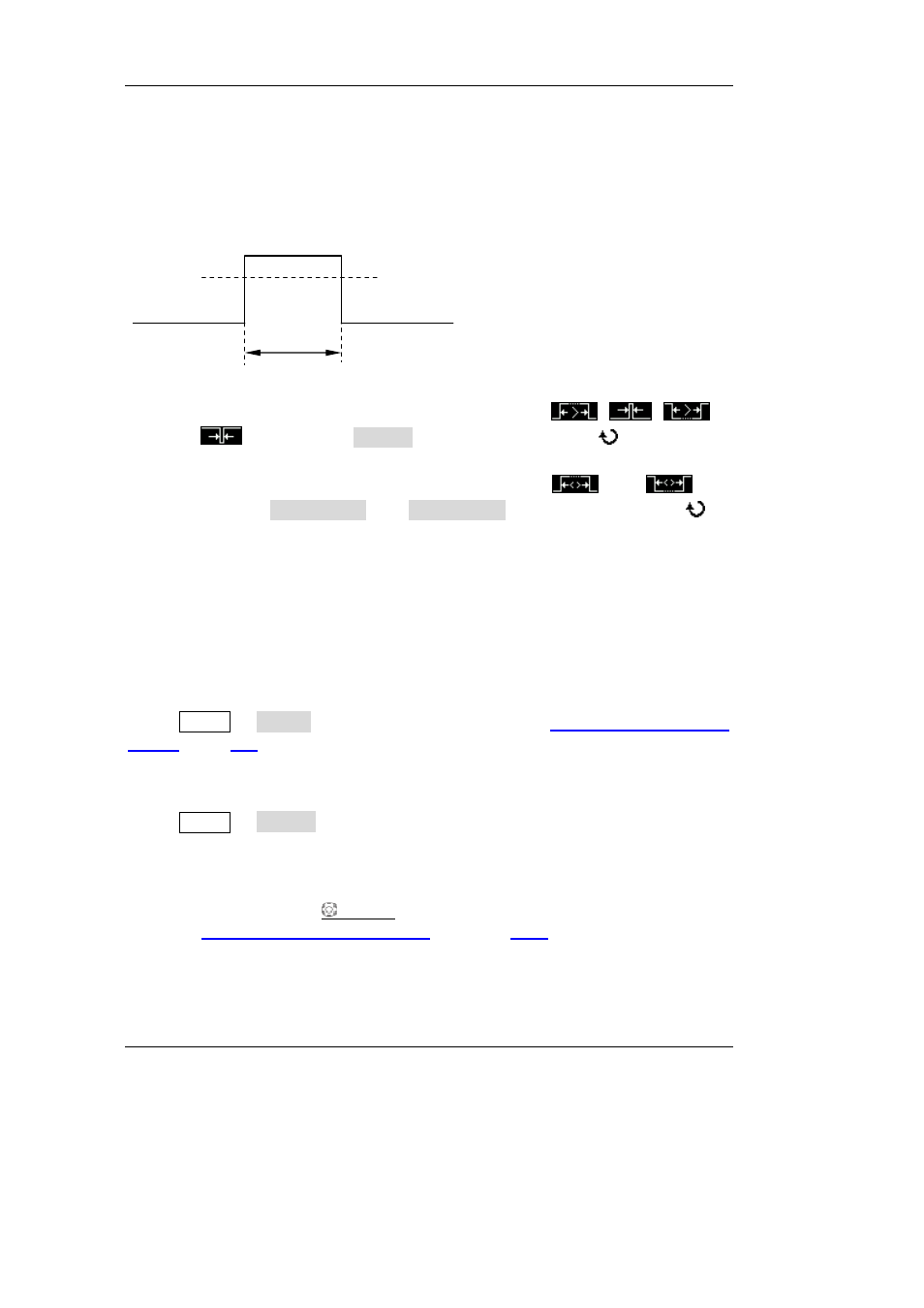

Die Pulsbreite ist wie folgt definiert (siehe folgendes Bild):
Die Pulsbreite ist die Zeit zwsichen den Trigger Pegel Punkten A und B.

Impuls Bedingung (Pulse Condition) eingestellt auf , ,
oder : Softkey Taste Setting und Multifunktionsknopf drücken, um
die Vergleichswerte einzustellen. Der Einstellbereich beträgt 8 ns bis 10 s.

Impuls Bedingung (Pulse Condition) eingestellt auf oder :
Softkey Tasten Upper Limit oder Lower Limit und Multifunkionsknopf
drücken, um die Vergleichswerte einzustellen. Der Einstellbereich Oberer Ver-
gleichswert (Upper Limit) beträgt 18 ns bis 10 s. Der Einstellbereich Unterer Ver-
gleichswert (Lower Limit) beträgt 8 ns bis 9.99 s.
Beachte:
Der Untere Vergleichswert kann immer nur kleiner als der Obere Vergleichswert
sein.
Trigger Modus (Trigger Mode):
Tasten MENU  Sweep drücken, um den Trigger Modus
Trigger Modi (Trigger
Mode) (Seite 5-3 ) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-
tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.
Trigger Einstellung (Trigger Setting):
Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie
Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).
Trigger Pegel (Trigger Level):
Mit dem Knopf TRIGGER
LEVEL den Trigger Pegel einstellen. Weitere Einzel-
heiten in “ Trigger Pegel (Trigger Level ” auf Seite 5-10 .
Trigger Pegel (level)
Positive
Pulsbreite
(pulse width)
A B
