I2C Trigger (I2C Trigger) (Option)
Triggert auf:
“START Bedingung” (“start condition”),
“Neustart” (“restart”),
“STOP” (“stop”),
Fehlender “Quittierung” (“acknowledgement”)
“Schreib/Lese Block” (“read/write frame”) mit spezifizierter Geräteadresse und
Datenwert.
Im I2C Trigger Modus müssen die Taktquellen (“SCL”) und Datenquellen (“SDA”)

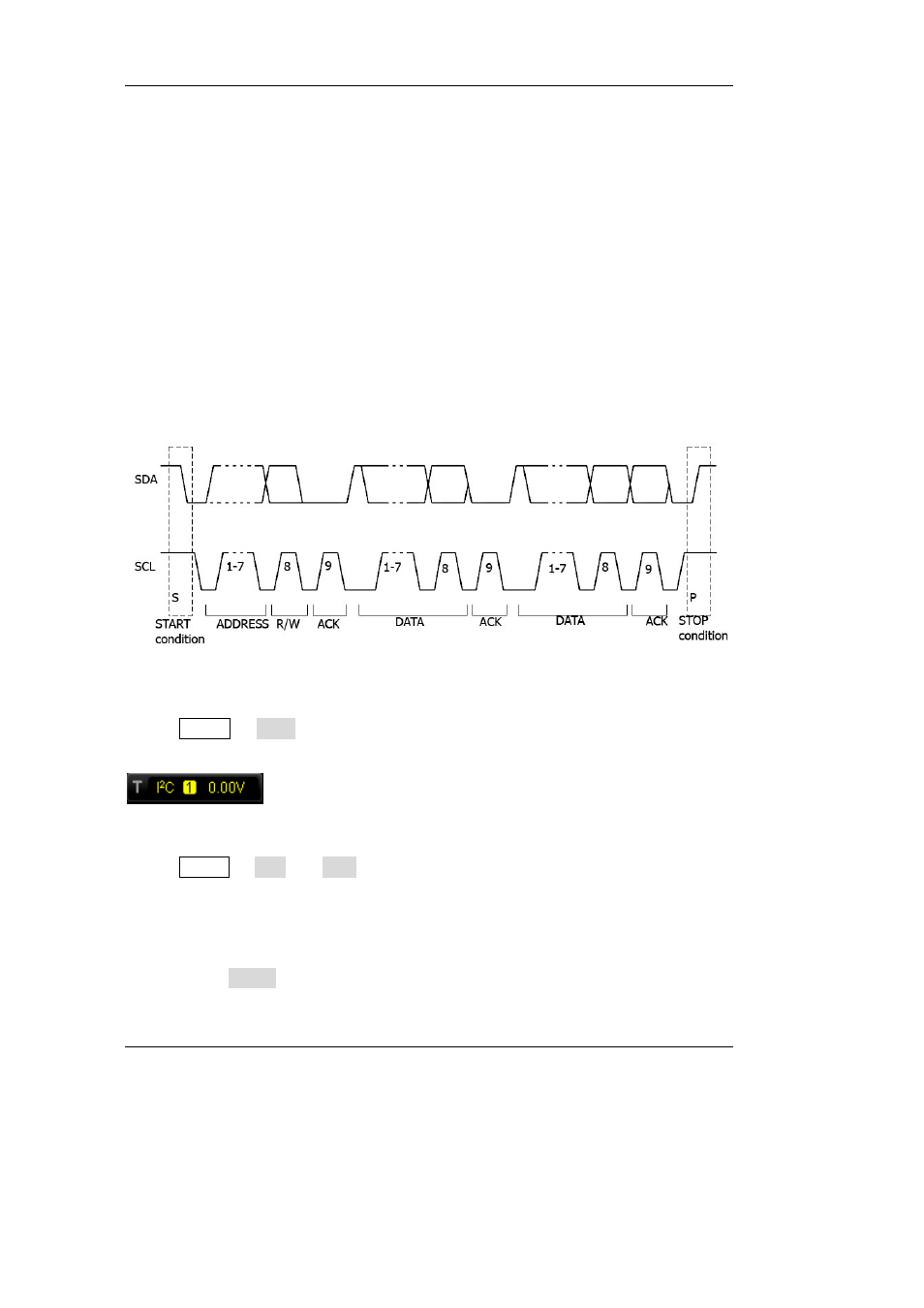

spezifiziert werden. Das folgende Bild zeigt einen ganzen Datenübertragungszug des
I2C - Bus.
Triggerart (Trigger Type):
Tasten MENU  Type drücken, um “I2C” zu wählen. Nun werden die Triggerinfor-
mationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).
Triggerquelle wählen (Source Selection):
Tasten MENU  SCL und SDA drücken, um Signalquellen für den Takt („SCL“) und
die Daten („SDA“) Kanal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle und
Triggerpegel werden in der oberen rechten Bildschirmecke angezeigt.
Trigger Bedingungen (Trigger Condition):
Softkey Taste When drücken, um die Triggerbedingungen einzustellen.

Start: Triggert bei Zustandsänderung “SDA Data” von “H” auf “L“ und “SCL”
