Kapitel 7 Dekodierung Protokolle
RIGOL
DS1000Z Benutzerhandbuch
7-7
ermöglicht auch die Anwahl der Baud Rate: 2400, 4800, 9600, 57600, 115200,
230400, 460800, 921600 und 1000000. Standard ist 9600. Einheit ist bps.
5.
Bit/Byte Anordnung Einstellen (Endian Setting)
Softkey Taste Order drücken und “LSB” oder “MSB” einstellen (Standard ist
“LSB”).
6.
Datenübertragungsblock Einstellung (BlockData Packet Setting)
Wie bereits angeführt müssen für jedes Datenwort bei der RS232 Schnittstelle
“Start Bit”, “Daten Bits”, “Prüf Bit” (Optional) und “Stop Bit” definiert werden.
Das “Start Bit” wird unter “Polarity Setting” spezifiziert. Die anderen Parameter
werden wie folgt eingestellt.
Softkey Taste Data drücken und die Datenbreite für jedes Datenwort
einstellen. Einstellbereich von 5 bis 8 Bits (Standard ist 8 Bits).
Softkey Taste Stop drücken und “Stop Bit” (nach jedem Datenwort) einstel-
len. Einstellmöglichkeiten: 1 Bit, 1,5 Bits oder 2 Bits.
Softkey Taste Parity drücken und “Prüf Bit” auf Gerade Paritäts- oder
Ungerade Paritäts-Prüfung der Datenübertragung einstellen.
Einstellmöglichkiten: None (Kein Prüf Bit), Odd (Prüf Bit für Ungerade
Parität) oder Even (Prüf Bit für Gerade Parität). Siehe wie Oben unter
„Checkout“ erläutert.
7.

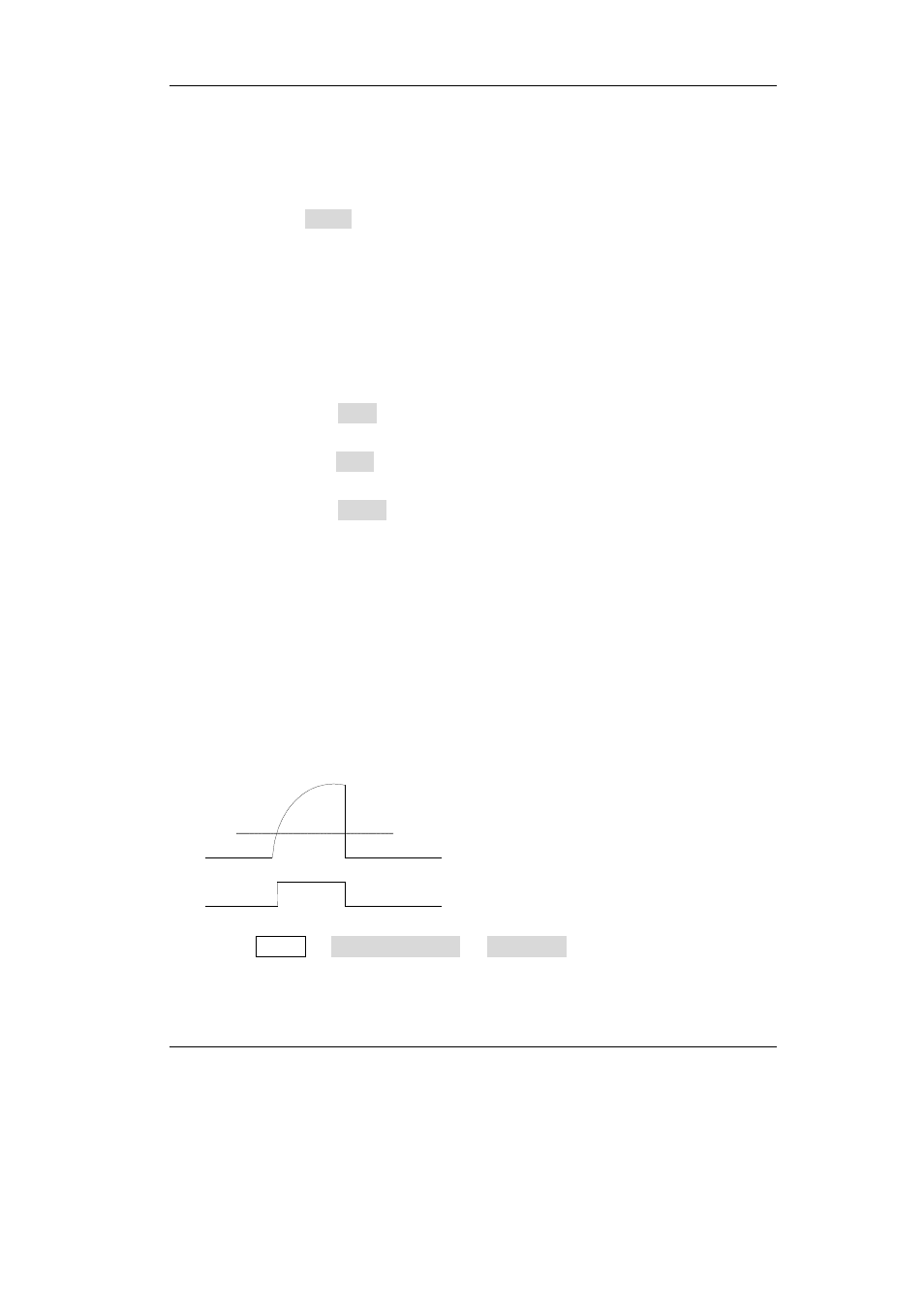

Schwellwert Pegel Einstellen (Analog Channel Threshold Setting)
Für eine eindeutige Zuordnung von Logisch 1 (logic “1”) und Logisch 0 (logic “0”)
der Bus Signale, muß für jeden Eingangskanal (CH1-4) der Schwellwert der Pe-
gel eingestellt werden. Ist der Signalpegel größer als der voreingestellte
Schwellwert, wird eine Logische 1, ansonsten eine Logische 0 zugeordnet.
Threshold
Threshold
Threshold
Threshold
Level
Level
Level
Level
1
1
1
1
0
0
0
0
0
0
0
0
Tasten MATH Decode Options Auto Thre drücken, um den automati-
schen Schwellwert Modus („Auto Threshold“) zu aktivieren oder zu deaktivieren.
