Kapitel 7 Dekodierung Protokolle
RIGOL
DS1000Z Benutzerhandbuch
7-5
RS232 Dekodierung (Option) (RS232 Decoding)

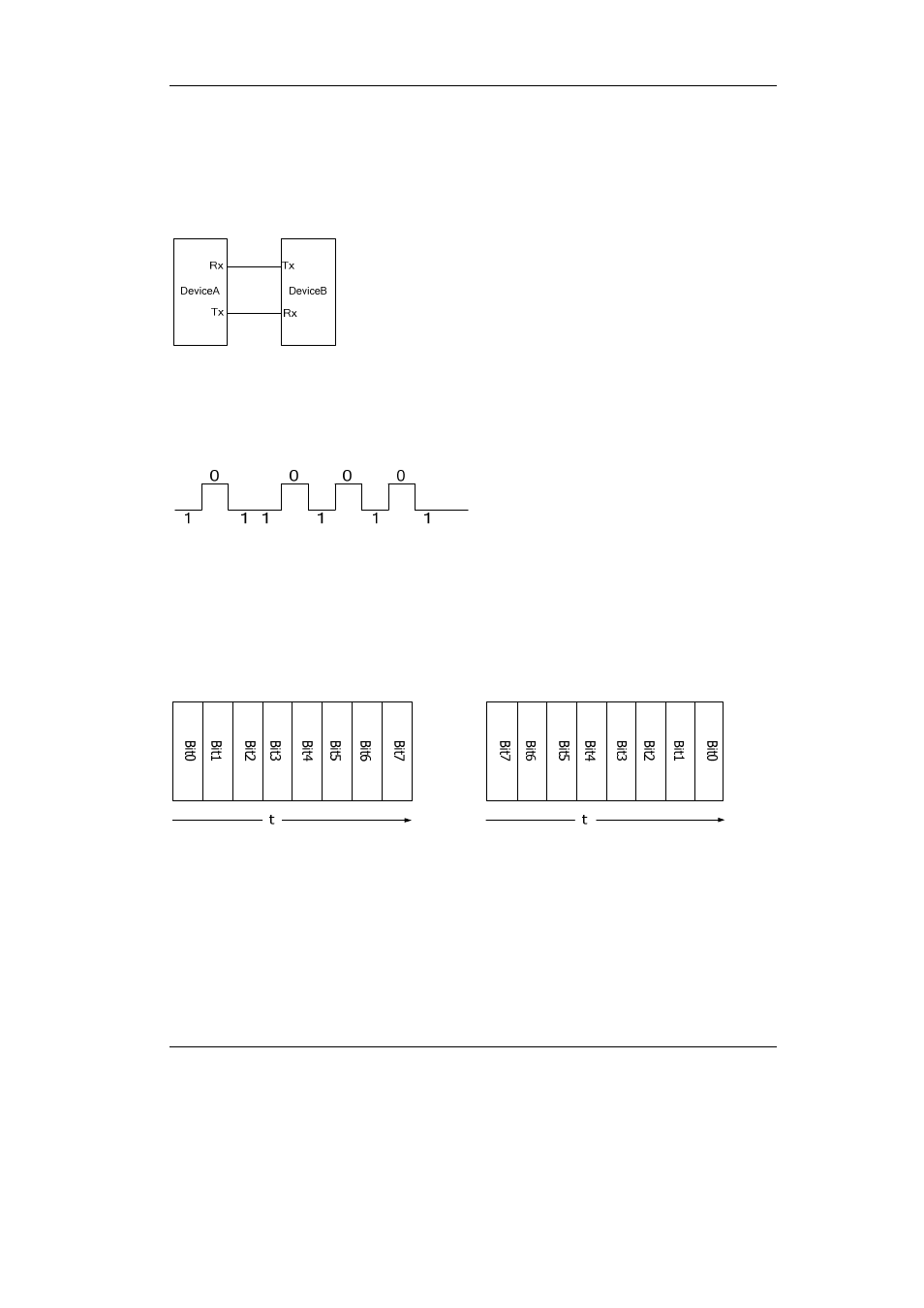

Der Serielle RS232 Bus besteht aus Sendeleitung (TX) und Empfangsleitung (RX).
Der Industriestandard der RS232 Schnittstelle vewrwendet die “Negative Logik”
(“Negative Logic”), d.h. Hoher Pegel entspricht der Logischen 0 (logic “0”) und
Niedriger Pegel entspricht der Logischen 1 (logic “1”). Siehe folgendes Bild.
Standardmäßig verwendet die RS232 Kommunikation die LSB (Least Significant Bit)
Übertragungsfolge, d.h. das niedrigswertige Bit eines Datenblocks wird als erstes ge-
sendet. Während bei der MSB (Most Significant Bit) Übertragungsfolge das höchst-
wertigste Bit als erstes gesendet wird. Siehe folgendes Bild. Endian entspricht der
Bitanordnung: Wertigkeit zu Adresse.
Endian (LSB) Endian (MSB)
Als Ausdruck der Datenübertragungsrate wird bei der RS232 Kommunikation die
“Baud Rate” benutzt, d.h. Bits pro Sekunde (baud rate/bits per second). Die ge-
bräuchlichsten Baud Raten sind: 2400 bps, 4800 bps, 9600 bps, 19200 bps,
38400 bps, 57600 bps und 115200 bps.
