Kapitel 12 Signalquelle/Generator RIGOL
DS1000Z Benutzerhandbuch 12-5

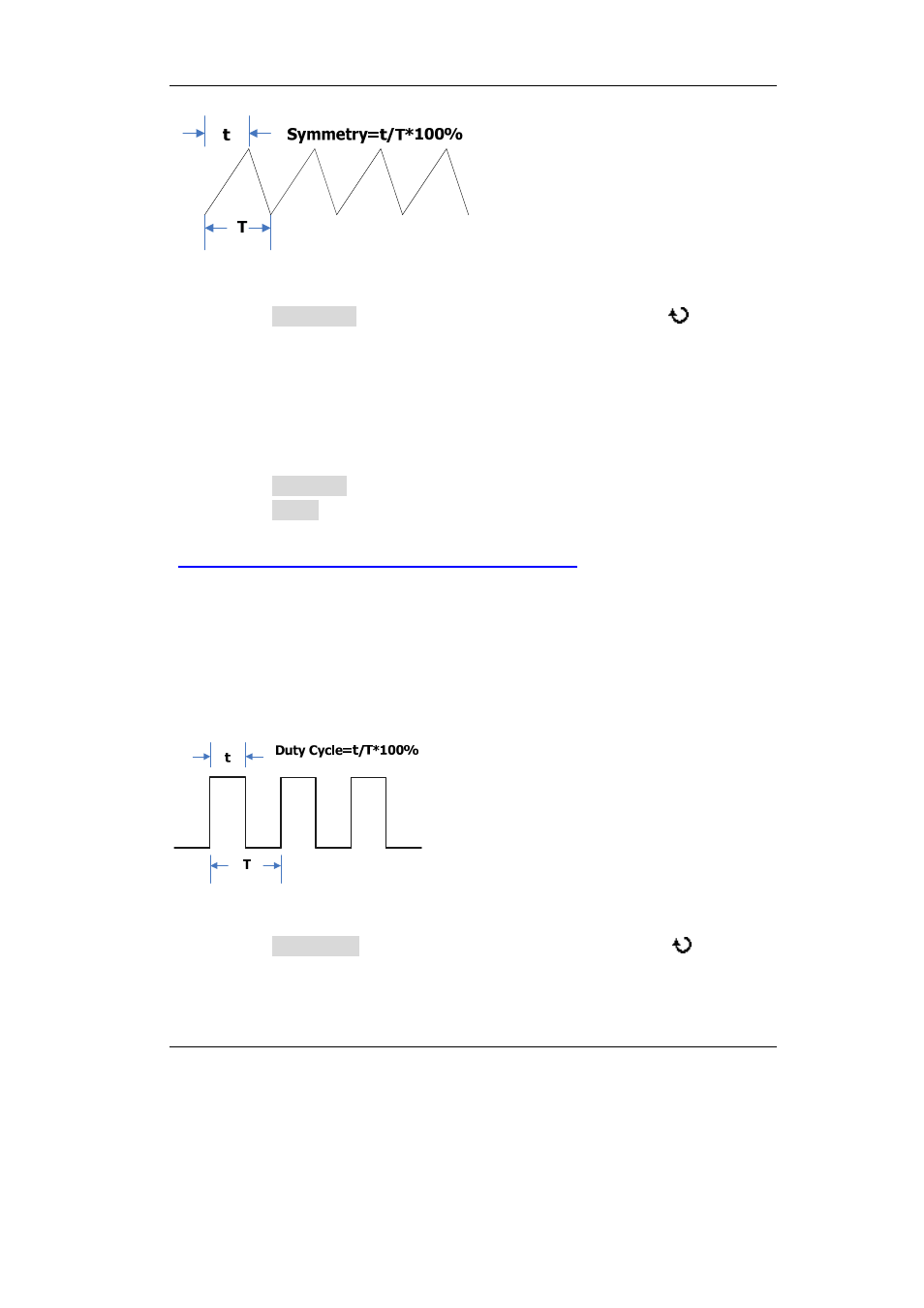

Symmetrie Einstellung (To set the symmetry)
Softkey Taste Symmetry drücken und mit dem Multifunktionsknopf
die
Symmetrie des Rampensignals einstellen. Der Einstellbereich beträgt 0% bis 100%.
Ausgabe Pulssignal (To Output Pulse Waveform)
Softkey Taste Src1Conf drücken, um das Menü Signalformeinstellungen zu öffnen.
Softkey Taste Wave drücken und “Pulse” einstellen. Nun können die ensprechen-
den Parameter des Pulssignals eingestellt werden. Weitere Einstellungen wie unter
“
Ausgabe Sinussignal (To Output Sine Waveform) ” beschrieben.
Tastverhältnis (Duty cycle)
Die Funktion “Duty cycle” gilt nur für dieses Kapitel.
Das Tastverhältnis (Duty Cycle) ist definiert als prozentuales Verhältnis von der
„Dauer Positiver Pegel“ zur „Periodengesamtdauer“, siehe folgendes Bild. Dieser
Parameter ist nur für Rechtecksignale verfügbar.
Tastverhältniseinstellung (To set the duty cycle)
Softkey Taste Duty Cycle drücken und mit dem Multifunktionsknopf
das
Tastverhältnis des Pulssignals einstellen. Der Einstellbereich beträgt 10% bis 90%.
