Flanken Bedingung (Slope Condition) eingestellt auf , ,
oder : Softkey Taste Time und Multifunktionsknopf
drücken, um die Vergleichswerte einzustellen. Der Einstellbereich beträgt 8 ns
bis 10 s.

Flanken Bedingung (Slope Condition) eingestellt auf oder :
Softkey Tasten Upper Limit oder Lower Limit und Multifunktionsknopf
drücken, um die Vergleichswerte einzustellen. Der Einstellbereich Oberer Ver-
gleichswert beträgt 18 ns bis 10 s. Der Einstellbereich Unterer Vergleichswert
beträgt 8 ns bis 9.99 s.
Beachte:
Der Untere Vergleichswert kann immer nur kleiner als der Obere Vergleichswert
sein.
Vertikal Ebene/Trigger Pegel (Vertical Window) :
Softkey Taste Vertical drücken, um die Vertikal Ebene/n (Trigger Pegel A und B
siehe o.a. Bild) zu wählen.
Beachte:
Im Trigger Menü “Slope” kann durch Drücken des TRIGGER
LEVEL Knopfes
komfortabel zwischen den Vertikal Ebenen gewechselt werden.
Nachdem die Vertikal Ebene gewählt ist, mit dem TRIGGER
LEVEL Knopf die
Trigger Pegel einstellen. Zwei orangefarbene Triggerlinien sowie zwei Triggermarken
(
and ) erscheinen auf dem Bildschirm und bewegen sich mit der Knopfdre-
hung entsprechend auf- und abwärts. Dabei ändern sich ebenfalls entsprechend die
Triggerpegelanzeigen und Flankenzeitenanzeigen in der linken unteren Bildschirm-
ecke. Wird Knopf nicht mehr betätigt, werden die Triggerlinien, die Triggerpegel-
anzeigen und die Flankenzeitenanzeigen nach ca. 2 s ausgeblendet.
Sind die Flanken Bedingung (Slope Condition)
oder eingestellt,
werden die aktuellen Trigger Pegel und Flankensteilheiten (Slew Rate) in der linken
unteren Bildschirmecke angezeigt (siehe auch o.a. Bild).

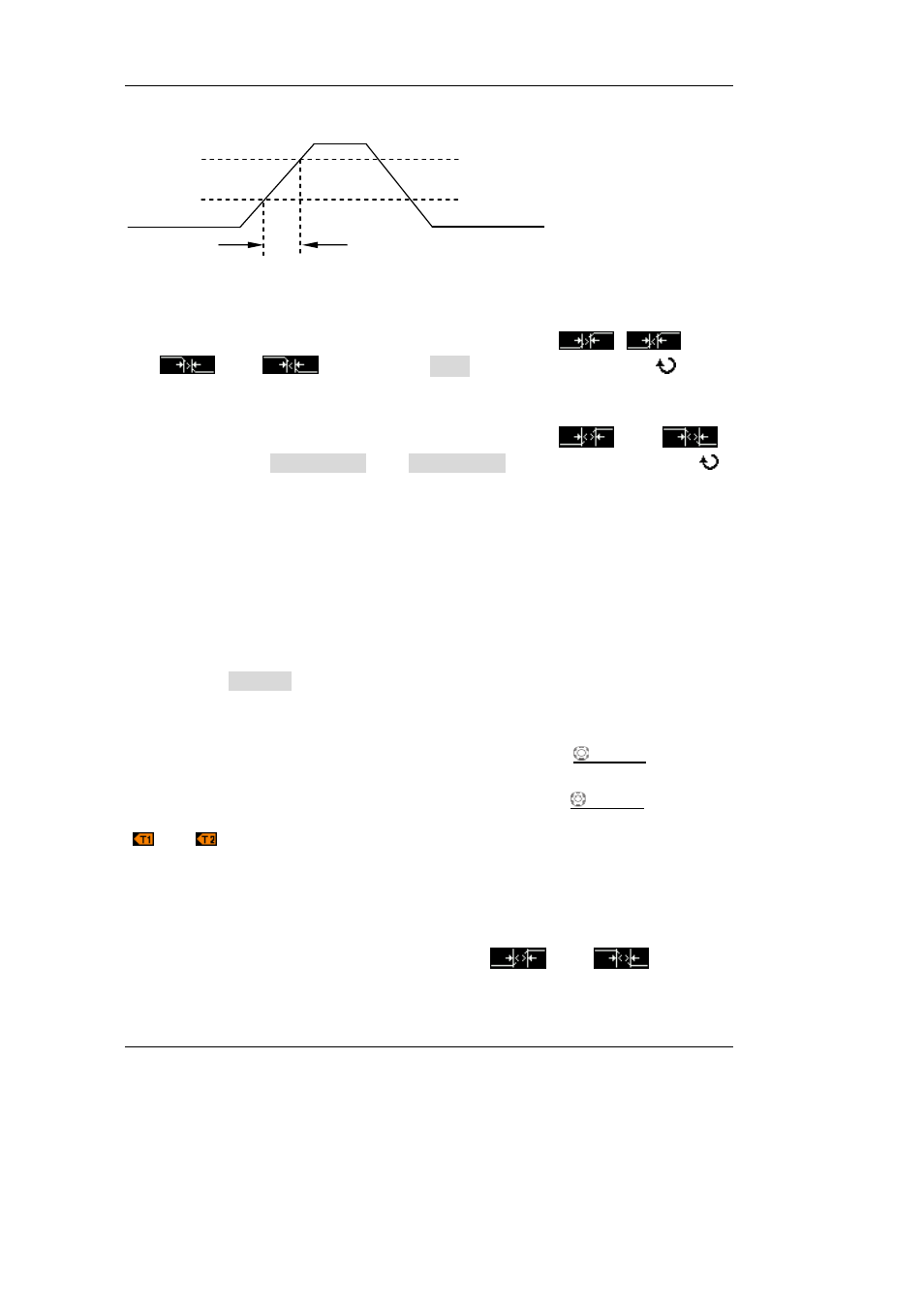

Oberer Trigger Pegel (Up Level)
Unterer Trigger Pegel (Low Level)
A
B
Positive
Flankenzeit
(Slope time)
