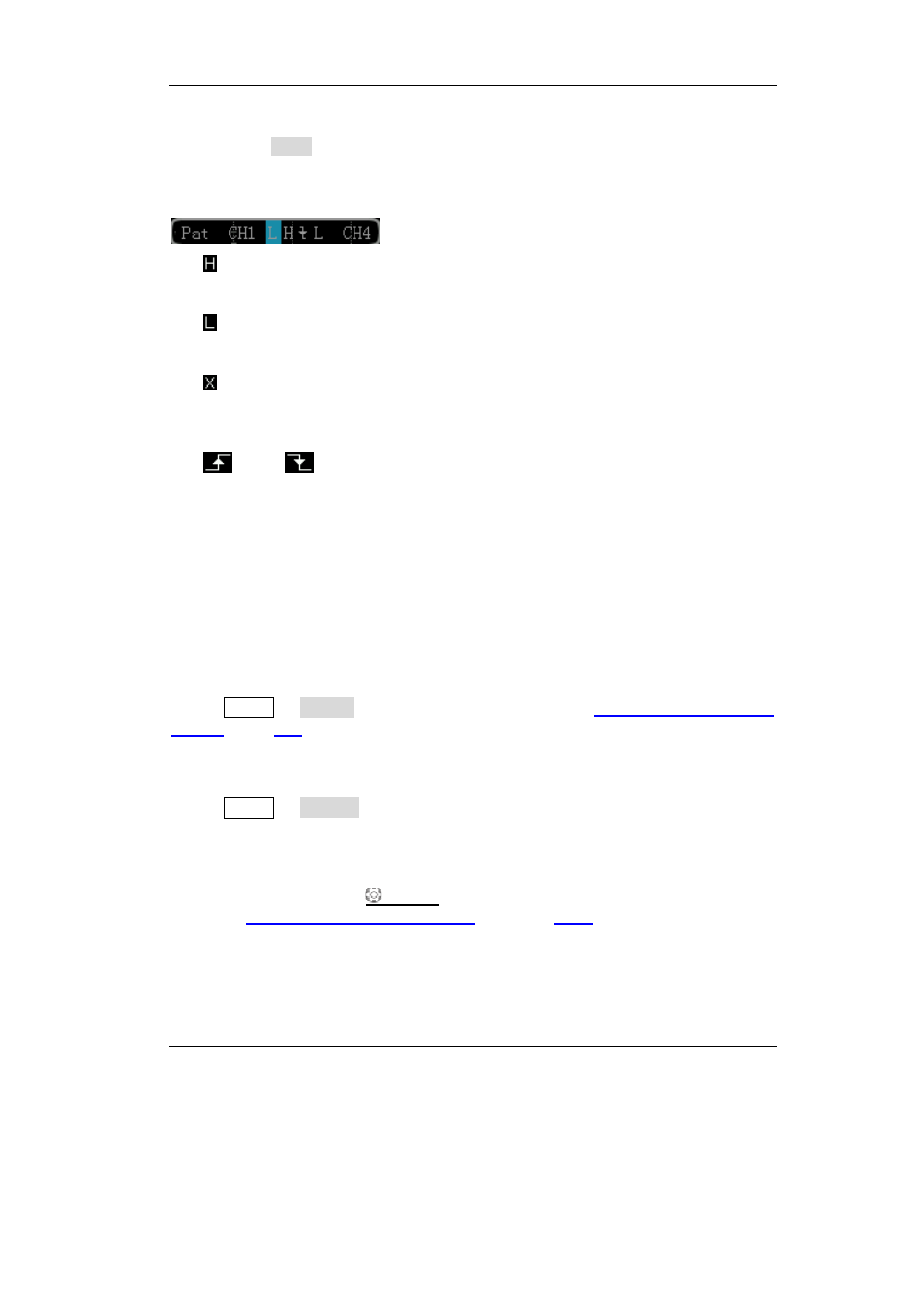

RIGOL MSO/DS1000Z Series Benutzerhandbuch
Seite 93
Kapitel 5 Bedienung Triggersystem
RIGOL
DS1000Z Benutzerhandbuch
5-19
Eingangsbedingungen Einstellen (Pattern Setting) :
Softkey Taste Code drücken, um die Eingangsbedingung des aktuellen Kanals einzu-
stellen. Nun werden alle aktuellen Eingangsbedingungen in einem Anzeigefeld am
unteren Bildschirmrand angezeigt (siehe folgendes Bild).
: Eingangsbedingung Pegel High “H”. Wahrzustand: Eingangspegel ist
größer als der aktuelle (eingestellte) Trigger Pegel (Schwellwert) des entspre-
chenden Kanals.
: Eingangsbedingung Pegel Low “L”. Wahrzustand: Eingangspegel ist klei-
ner als der aktuelle (eingestellte) Trigger Pegel (Schwellwert) des entspre-
chenden Kanals.
: Eingangsbedingung „Jeder Pegel“/“Don’t Care”. Der Eingangspegel des ent-
sprechenden Kanals ist nicht Bestandteil der UND-Verknüpfung und wird igno-
riert (nicht vorhanden). Sind alle Eingangsbedingungen der VIER möglichen Ka-
näle auf “Jeder Pegel”/“Don’t Care” eingestellt, wird kein Triggersignal erzeugt.
oder
: Eingangsbedingung Anstiegs- bzw. Abfallflanke.
Wahrzustand: Anstiegsflanke ist größer als der aktuelle (eingestellte) Trigger
Pegel (Schwellwert) des entsprechenden Kanals oder Abfallflanke ist kleiner als
der aktuelle (eingestellte) Trigger Pegel (Schwellwert) des entsprechenden Ka-
nals.
Beachte:
Von den verwendeten Eingangsbedingungen kann und darf nur ein Kanal als Flan-
kenbedingung definiert sein.
Ist bereits eine Eingangsbedingung als Flanke definiert und wird eine Weitere eben-
falls als Flanke definiert, wird die Ersterer auf X („Don´t Care“) gesetzt.
Trigger Modus (Trigger Mode):
Tasten MENU Sweep drücken, um den Trigger Modus
Trigger Modi (Trigger
Mode)
(Seite
5-3
) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-
tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.
Trigger Einstellung (Trigger Setting):
Tasten MENU Setting drücken, um die Triggerparameter einzustellen (wie
Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).
Trigger Pegel (Trigger Level):
Mit dem Knopf TRIGGER
LEVEL den Trigger Pegel einstellen. Weitere Einzel-
heiten in “
Trigger Pegel (Trigger Level
” auf Seite
5-10
.
