RIGOL Kapitel 5 Bedienung Triggersystem
DS1000Z Benutzerhandbuch 5-34
N Flanken Trigger (Nth Edge Trigger) (Option)

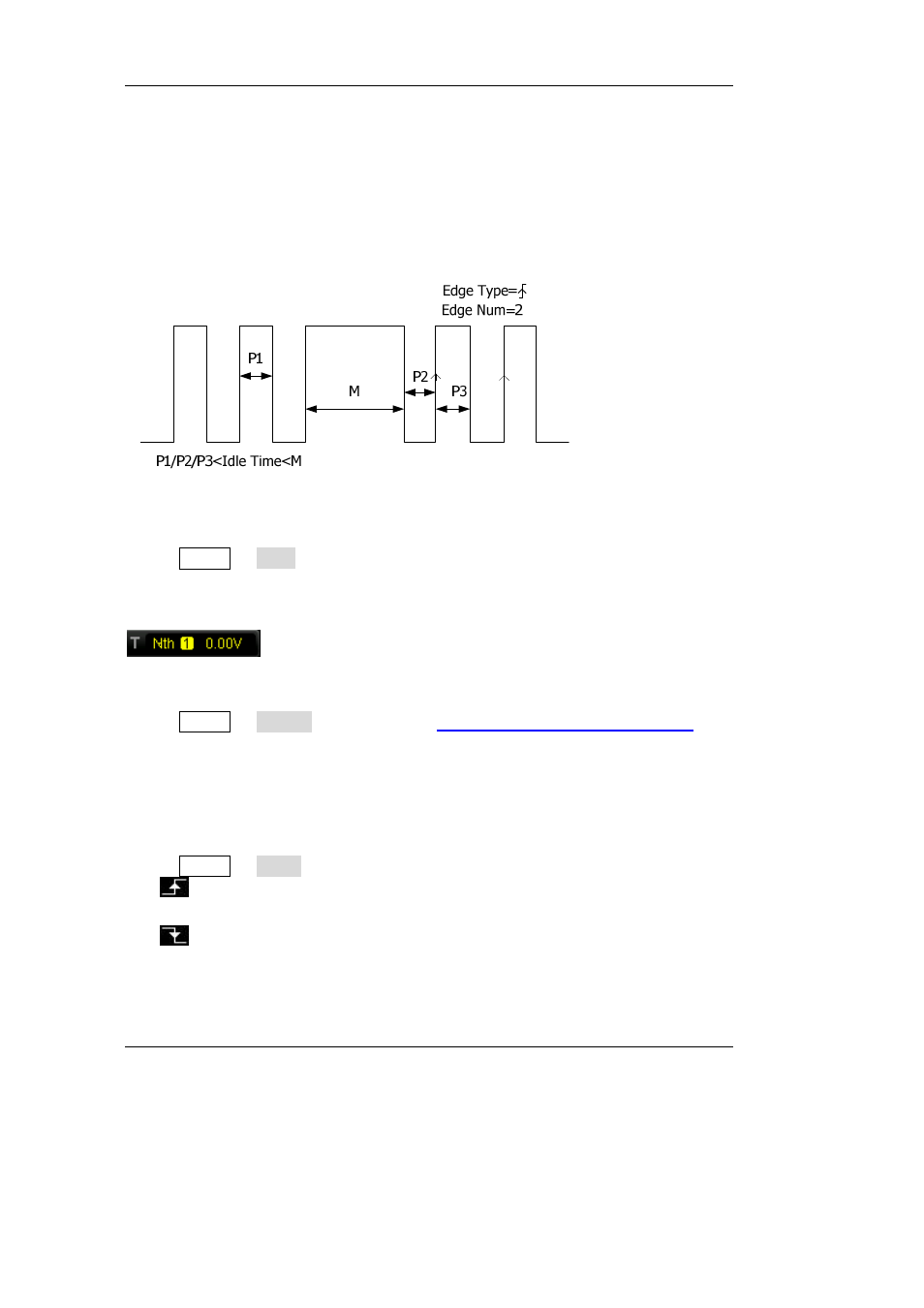

Triggert auf der spezifizierten (N-te) Flanke nach der spezifizierten Wartezeit (siehe
folgendes Bild).
Triggerart (Trigger Type):
Tasten MENU  Type drücken, um “Nth Edge” zu wählen. Nun werden die Trig-
gerinformationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes
Bild).
Triggerquelle wählen (Source Selection):
Tasten MENU  Source drücken, um als
Trigger Quelle (Trigger Source) Ka-
nal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle und Triggerpegel werden in
der oberen rechten Bildschirmecke angezeigt.
Beachte:
Nur aus Kanälen mit einem Eingangssignal kann ein Triggersignal erzeugt werden.
Flanken Typ (Edge Type) :
Tasten MENU  Slope drücken, um den Flankentyp zu wählen.


: Triggert auf Anstiegsflanke Eingangssignal nach erreichen des eingestell-
ten Triggerpegels.

: Triggert auf Abfallflanke Eingangssignal nach erreichen des eingestellten
Triggerpegels.
