RIGOL Kapitel 6 Messungen durchführen
DS1000Z Benutzerhandbuch 6-20

Mit den Knöpfen HORIZONTAL POSITION und HORIZONTAL
SCALE kann die Horizontal Position und die Vertikal Skalierung der Ergebnissig-
nalform geändert werden.
Automatische Messungen (Auto Measurement)
Das DS1000Z stellt 24 automatische Messungen von Signalform-Parametern zur Ver-
fügung, sowie die statistische Analyse dieser Messergebnisse. Außerdem kann der
Frequenzzähler für eine noch präzisere Frequenzmessung eingeschaltet werden.

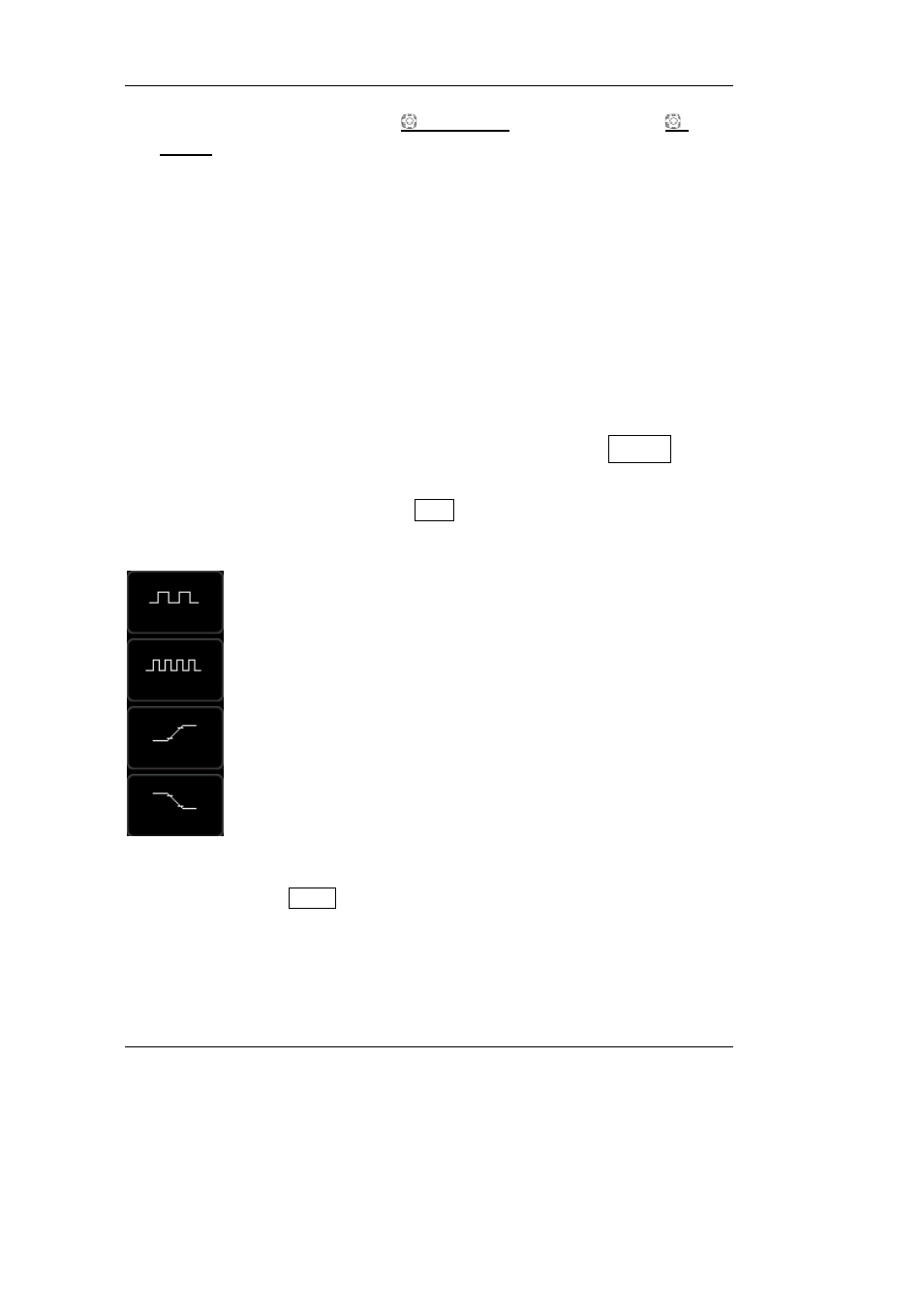

Schnell Messung (Quick Measurement after AUTO)
Bei vorhandenem Eingangssignal Taste Auto drücken, um die Automatische Setup
Funktionen zu aktivieren. Anschließen wird folgendes Menü geöffnet:
Single-period: Messung von “Period” (Periodendauer) und
“Frequency“ (Frequenz) einer einzelnen Periode des aktuellen
Eingangssignals. Messwertanzeige am unteren Bildschirmrand.
Multi-period: Messung von “Period” (Periodendauer) und
“Frequency“ (Frequenz) mehrerer Perioden des aktuellen
Eingangssignals. Messwertanzeige am unteren Bildschirmrand.
Rise Time: Messsung von “Rise Time” (Anstiegszeit) des
aktuellen Eingangssignals. Messwertanzeige am unteren
Bildschirmrand.
Fall Time: Messsung von “Fall Time” (Abfallzeit) des aktuellen
Eingangssignals. Messwertanzeige am unteren Bildschirmrand.
Beachte:
Voraussetzung für die AUTO Funktion sind folgende Eingangssignalbedingungen:
Frequenz nicht kleiner 50 Hz, Tastverhältnis größer 1 %, Mindestamplitude 20mVss
(20 mVpp). Bei Nichteinhaltung wird oder werden ggf. kein(e) Messwert(e) ange-
zeigt.
