Kapitel 1 Kurzanleitung RIGOL
DS1000Z Benutzerhandbuch 1-17

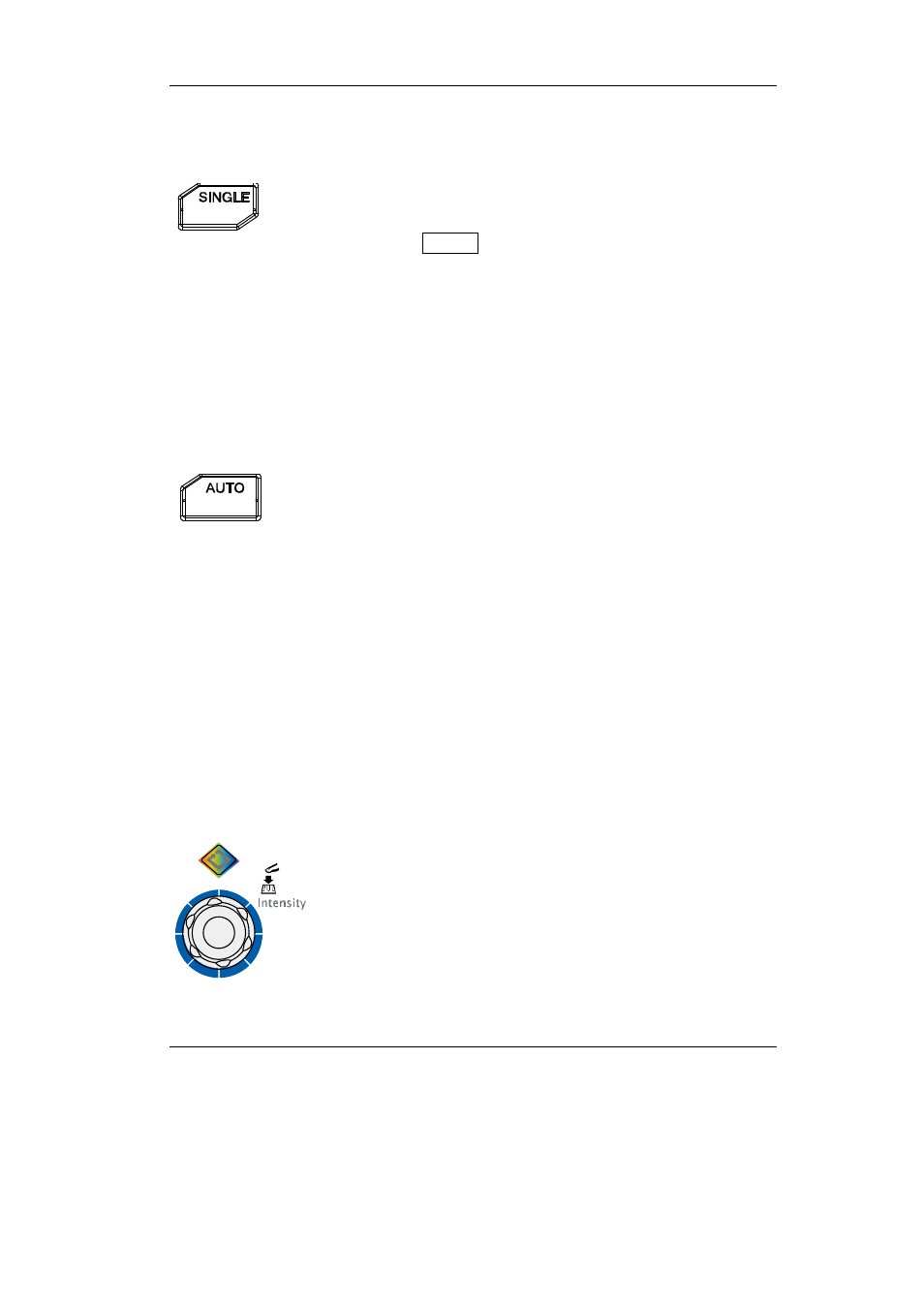

Single-Taste (SINGLE)
Taste drücken, um den Trigger-Modus “Single” zu aktivieren. Nach
gültigem Triggersignal erfasst das Oszilloskop ein einzelnes Signal
und hält an. Taste FORCE drücken, um die Signalerfassung des
aktuellen Signals sofort abzuschließen, egal, ob das Oszilloskop ein
Triggersignal erkennt oder nicht. Dies ist sinnvoll im „SINGLE“ Trig-
germodus (Einzelfolgeerfassung) und im Triggermodus „NORMAL“
(im Auto-Triggermodus erzwingt das Oszilloskop die Triggerbedin-
gung automatisch und periodisch, wenn kein Trigger erkannt wird).
Auto-Taste (AUTO)
Taste drücken, um den Auto-Einstell-Modus zu aktivieren. Das
Oszilloskop wird automatisch so eingestellt, daß eine verwertbare
Anzeige des Eingangssignals erfolgt. Das Oszilloskop wird in Ab-
hängigkeit vom Eingangssignal automatisch die vertikale Skalie-
rung, horizontale Zeitbasis und Trigger-Modus einstellen, um eine
optimale Signaldarstellung zu realisieren. Beachten Sie, dass im
Auto-Einstell-Modus die Frequenz des Eingangssignals nicht kleiner
als 50 Hz, das Tastverhältnis größer als 1% und die Amplitude
mindestens 20 mVpp (mVss) sein muß. Bei Grenzwertverletzung
der o.a. Bedingungen wird ggf. das Eingangssignal nicht erkannt
und die Schnellübersicht der Messwerte nicht angezeigt.
Multifunktions-Knopf (Knob)
Einstellen Bildschirmhelligkeit:
Ist keine Betriebsart angewählt, kann mit diesem Knopf
die Helligkeit des angeziegten Signals verändert wer-
den. Der Einstellbereich beträgt 0% bis 100%. Rechts-
drehung erhöht die Signalhelligkeit und Linksdrehung
verringert die Signalhelligkeit. Diese Taste drücken, um
die Signalhelligkeit auf 50% einzustellen. Weitere
