Kapitel 5 Bedienung Triggersystem RIGOL
DS1000Z Benutzerhandbuch 5-15

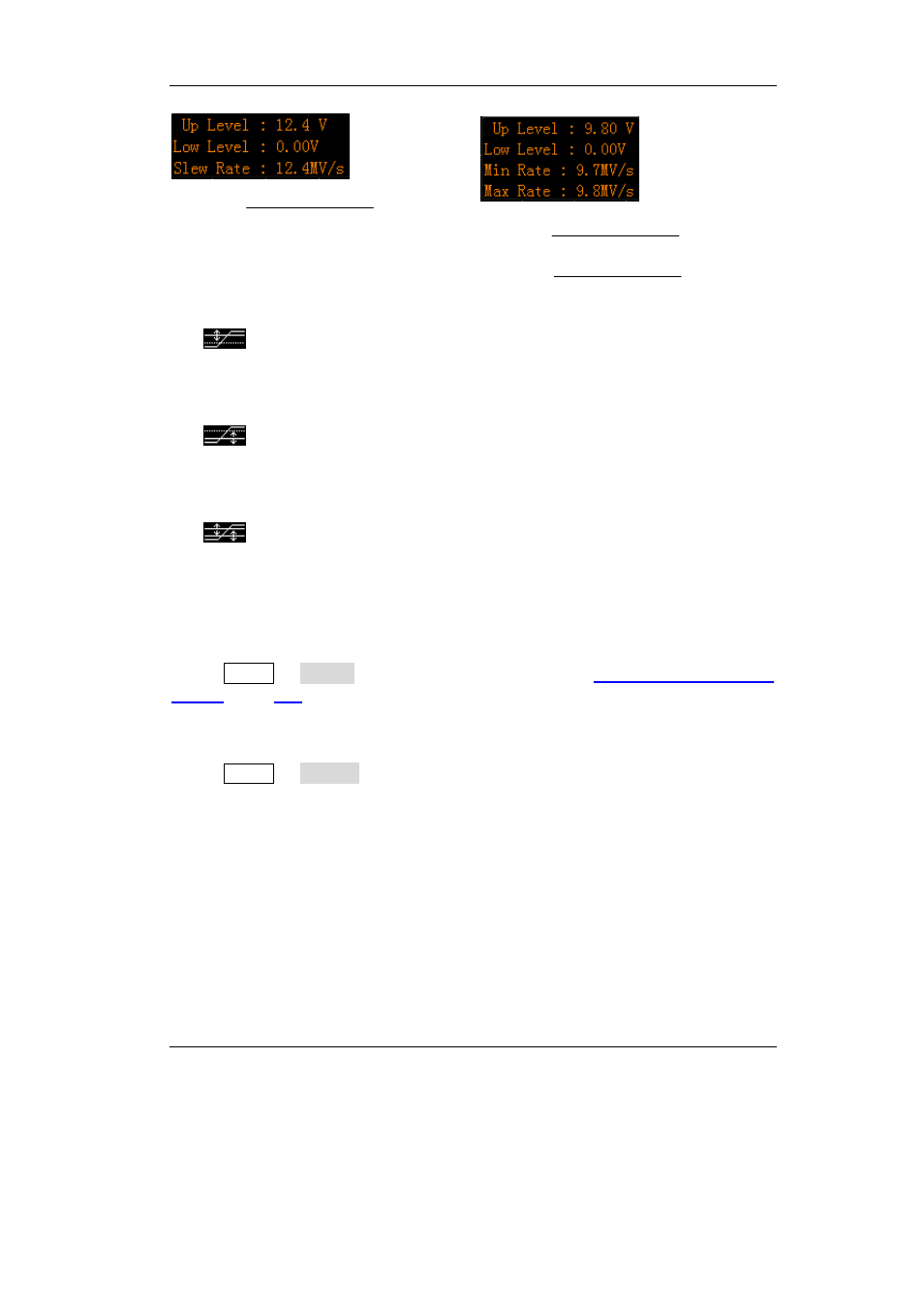

UpLevel LowLevel
SlewRate
Time
−
=
UpLevel LowLevel
MinRate
MaxTime
UpLevel LowLevel
MaxRate
MinTime
−
=
−
=
Vertikal Ebene/Trigger Pegel Einstellungen (Vertical Window) :

: Es wird nur der Obere Vergleichswert (Upper Limit) des Trigger Pegels
verändert. Dabei ändern sich der Obere Trigger Pegel (“UP Level”) und entspre-
chend auch die Flankensteilheit (“Slew Rate”); der Untere Trigger Pegel (“Low
Level”) bleibt unverändert.

: Es wird nur der Untere Vergleichswert (Lower Limit) des Trigger Pegels
verändert. Dabei ändern sich der Untere Trigger Pegel (“Low Level”) und ent-
sprechend auch die Flankensteilheit (“Slew Rate”); der Obere Trigger Pegel (“Up
Level”) bleibt unverändert.

: Es werden der Obere und Untere Vergleichswert (Upper/Lower Limit) des
Trigger Pegels gleichzeitig verändert. Dabei ändern sich der Obere und Untere
Trigger Pegel (“UP Level” und “Low Level”) gleichzeitig; die Flankensteilheit
(“Slew Rate”) bleibt unverändert.
Trigger Modus (Trigger Mode):
Tasten MENU  Sweep drücken, um den Trigger Modus
Trigger Modi (Trigger
Mode) (Seite 5-3 ) zu einzustellen (Auto, Normal oder Single). Die zugehörige Funk-
tionslampe im Bedienfeld „TRIGGER“ zeigt den entsprechenden Trigger Modus an.
Trigger Einstellung (Trigger Setting):
Tasten MENU  Setting drücken, um die Triggerparameter einzustellen (wie
Trigger Sperrzeit/Holdoff und Rauschunterdrückung/NoiseReject).
