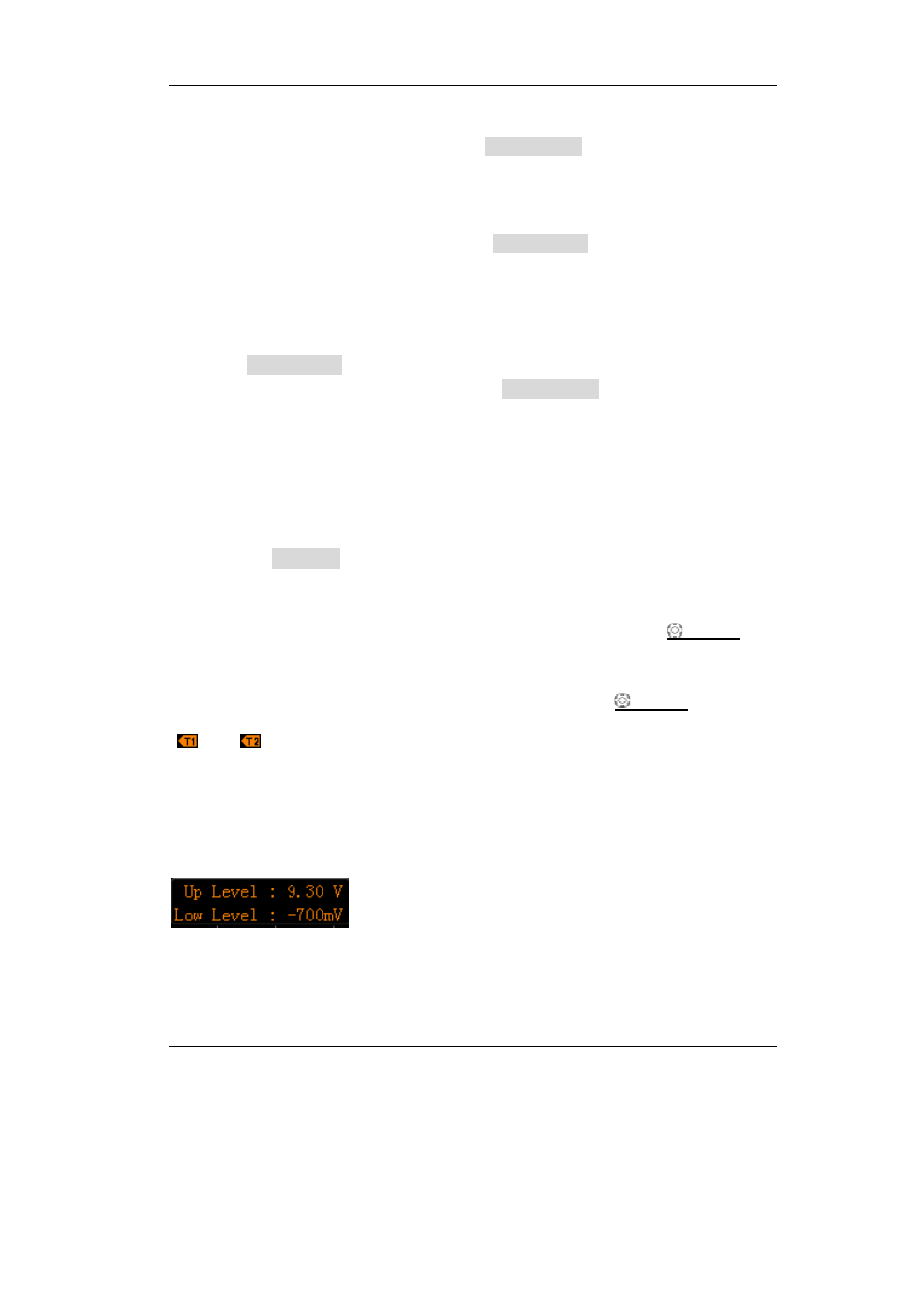

Kapitel 5 Bedienung Triggersystem RIGOL
DS1000Z Benutzerhandbuch 5-27

>: Triggert wenn (WHEN) die Pulsbreitenzeit des Runt Impulses größer als der
eingestellte Vergleichswert ist. Softkey Lower Limit (Unterer Vergleichswert)
drücken, um den Vergleichswert (Min. Runt Impulsbreite) einzustellen. Der
Einstellbereich beträgt 8 ns bis 9,99 s.

<: Triggert wenn (WHEN) die Pulsbreitenzeit des Runt Impulses kleiner als der
eingestellte Vergleichswert ist. Softkeys Upper Limit (Oberer Vergleichswert)
drücken, um den Vergleichswert (Max. Runt Impulsbreite) einzustellen. Der
Einstellbereich beträgt 8 ns bis 10 s.

<>: Triggert wenn (WHEN) die Pulsbreitenzeit des Runt Impulses Größer als
Untere Vergleichswert und Kleiner als der Obere Vergleichswert ist. Softkey
Taste Upper Limit drücken, um die max. Runt Impulsbreite einzustellen. Ein-
stellbereich 17 ns bis 10 s. Softkey Taste Lower Limit drücken, um die min.
Runt Impulsbreite einzustellen. Einstellbereich 8 ns bis 9.99 s.
Beachte:
Der Untere Vergleichswert (Lower Limit) kann immer nur kleiner als der Obere
Vergleichswert (Upper Limit) sein.
Vertikal Ebene/Trigger Pegel Einstellungen (Window):
Softkey Taste Window drücken, um die Vertikal Ebene/n (Trigger Window Typ) zu
wählen.
Beachte:
Im Trigger Menü “Runt Trigger” kann durch Drücken des TRIGGER
LEVEL
Knopfes komfortabel zwischen den Vertikal Ebenen (Windows Typen) gewechselt
werden.
Nachdem die Vertikal Ebene gewählt ist, mit dem TRIGGER
LEVEL Knopf die
Trigger Pegel einstellen. Zwei orangefarbene Triggerlinien sowie zwei Triggermarken
(
and ) erscheinen auf dem Bildschirm und bewegen sich mit der Knopfdre-
hung entsprechend auf- und abwärts. Dabei ändern sich ebenfalls, entsprechend die
Triggerpegelanzeigen in der linken unteren Bildschirmecke. Wird Knopf nicht mehr
betätigt, werden die Triggerlinien und die Triggerpegelanzeigen nach ca. 2 s ausge-
blendet.
