Tastkopf anschliessen
RIGOL liefert die DS1000Z Serie mit passiven Tastköpfen aus. Detaillierte tech-
nische Informationen entnehmen Sie bitte dem entsprechenden Benutzerhandbuch
der Tastköpfe. Die folgenden Tastköpfe werden für dieses Oszilloskop empfohlen.
Modell
Beschreibung
RP3300
350 MHz, passive Tastköpfe (Auslieferungsstandard)
RP3500A
500 MHz, passive Tastköpfe (Optional)
Anschluß Tastkopf:
1.
Verbinden Sie den BNC-Stecker vom Tastkopf mit der BNC-Eingangsbuchse
eines Kanals auf dem Bedienfeld.
2.
Zuerst verbinden Sie die Masse-Krokodilklemme vom Tastkopf mit dem Masse-
anschluß des Schaltkreises und erst danach die Tastkopfspitze mit dem Meß-
punkt des Schaltkreises.

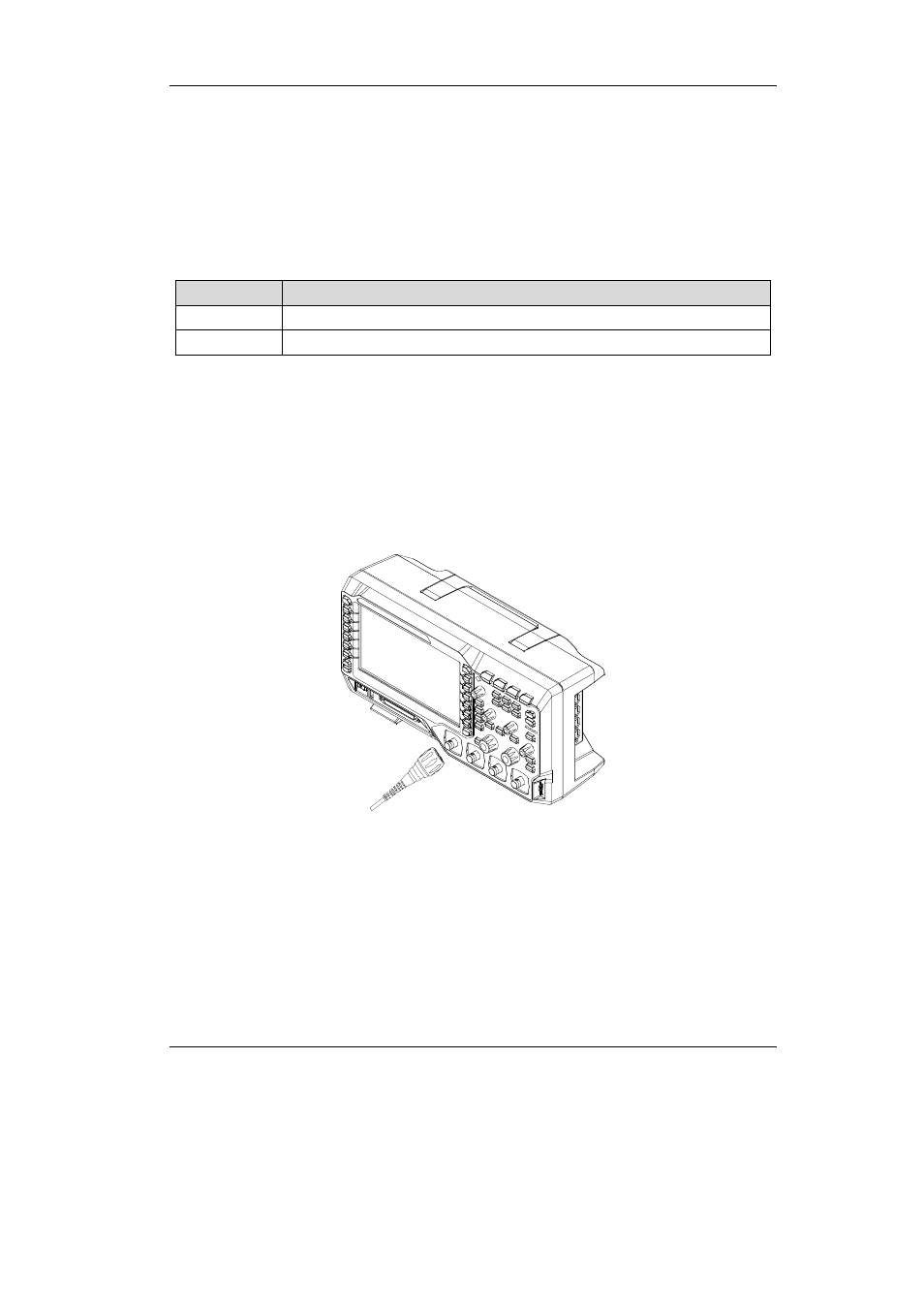

Bild 1-5 Anschluß Tastkopf
