RIGOL Kapitel 5 Bedienung Triggersystem
DS1000Z Benutzerhandbuch 5-24

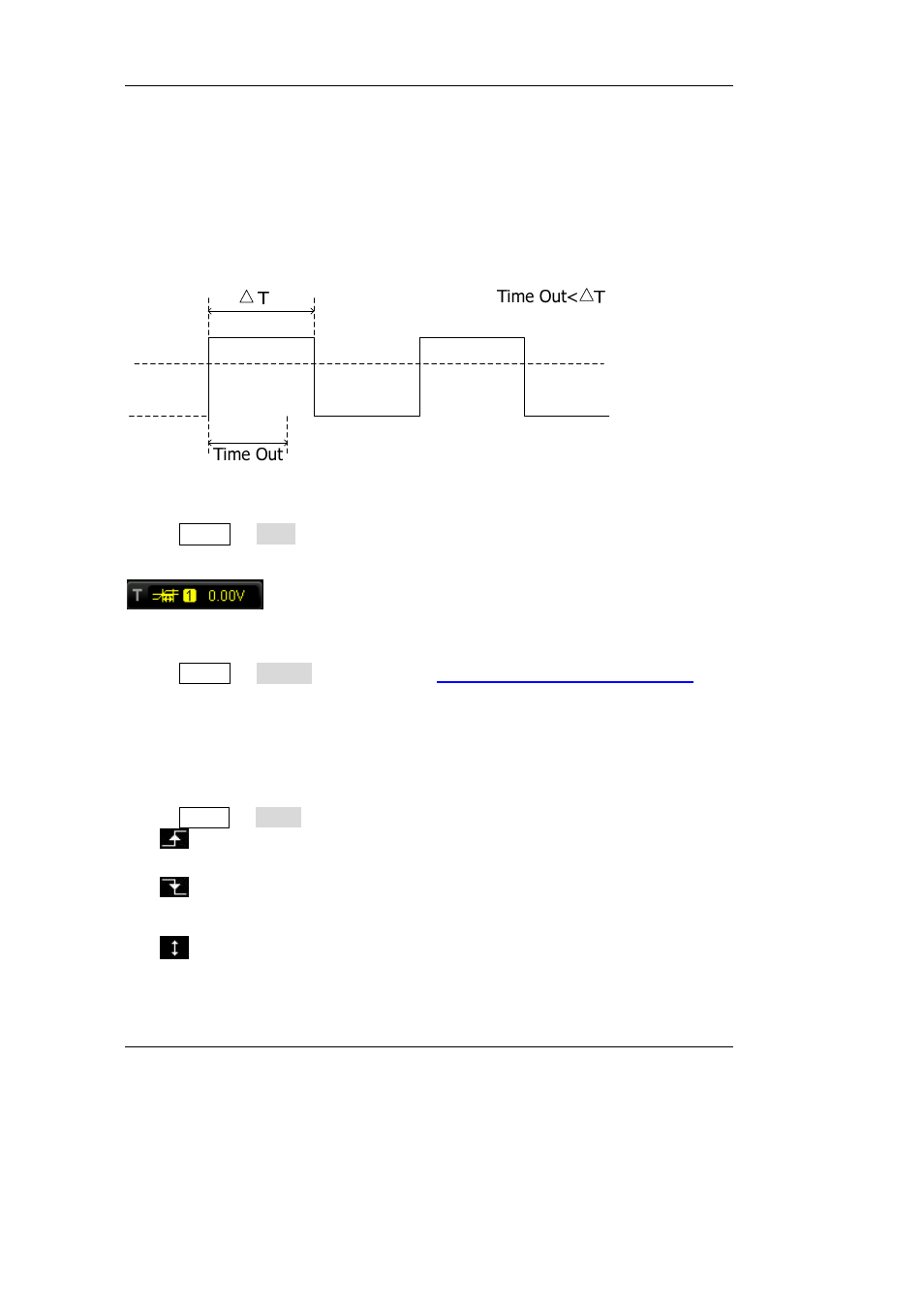

Ablaufzeit Trigger (TimeOut Trigger) (Option)
Triggert, wenn die Zeit (△T), das ist die Zeit zwischen dem Passieren des Trigger
Pegels durch die Vorder- und die Rückflanke des Eingangssignals, größer ist, als die
eingestellte Ablaufzeit ist (siehe folgendes Bild).
Triggerart (Trigger Type):
Tasten MENU  Type drücken, um “Timeout” zu wählen. Nun werden die Trigger-
informationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).
Triggerquelle wählen (Source Selection):
Tasten MENU  Source drücken, um als
Trigger Quelle (Trigger Source) Ka-
nal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle wird in der oberen rechten
Bildschirmecke angezeigt.
Beachte:
Nur aus Kanälen mit einem Eingangssignal kann ein Triggersignal erzeugt werden.
Flanken Typ (Edge Type) ):
Tasten MENU  Slope drücken, um den Flankentyp der Vorderflanke zu wählen.


: Startet die Zeitmessung (für TimeOut Zeit), wenn die Anstiegsflanke
(Vorderflanke) des Eingangsignals den eingestellten Triggerpegel erreicht.

: Startet die Zeitmessung (für TimeOut Zeit), wenn die Abfallflanke
(Vorderflanke) des Eingangsignals den eingestellten Triggerpegel erreicht.

: Startet die Zeitmessung (für TimeOut Zeit), wenn die Anstiegs- oder
Abfallflanke (Vorderflanke) des Eingangsignals den eingestellten Triggerpegel
erreicht.
