Kapitel 7 Dekodierung Protokolle
DS1000Z Benutzerhandbuch
7-6

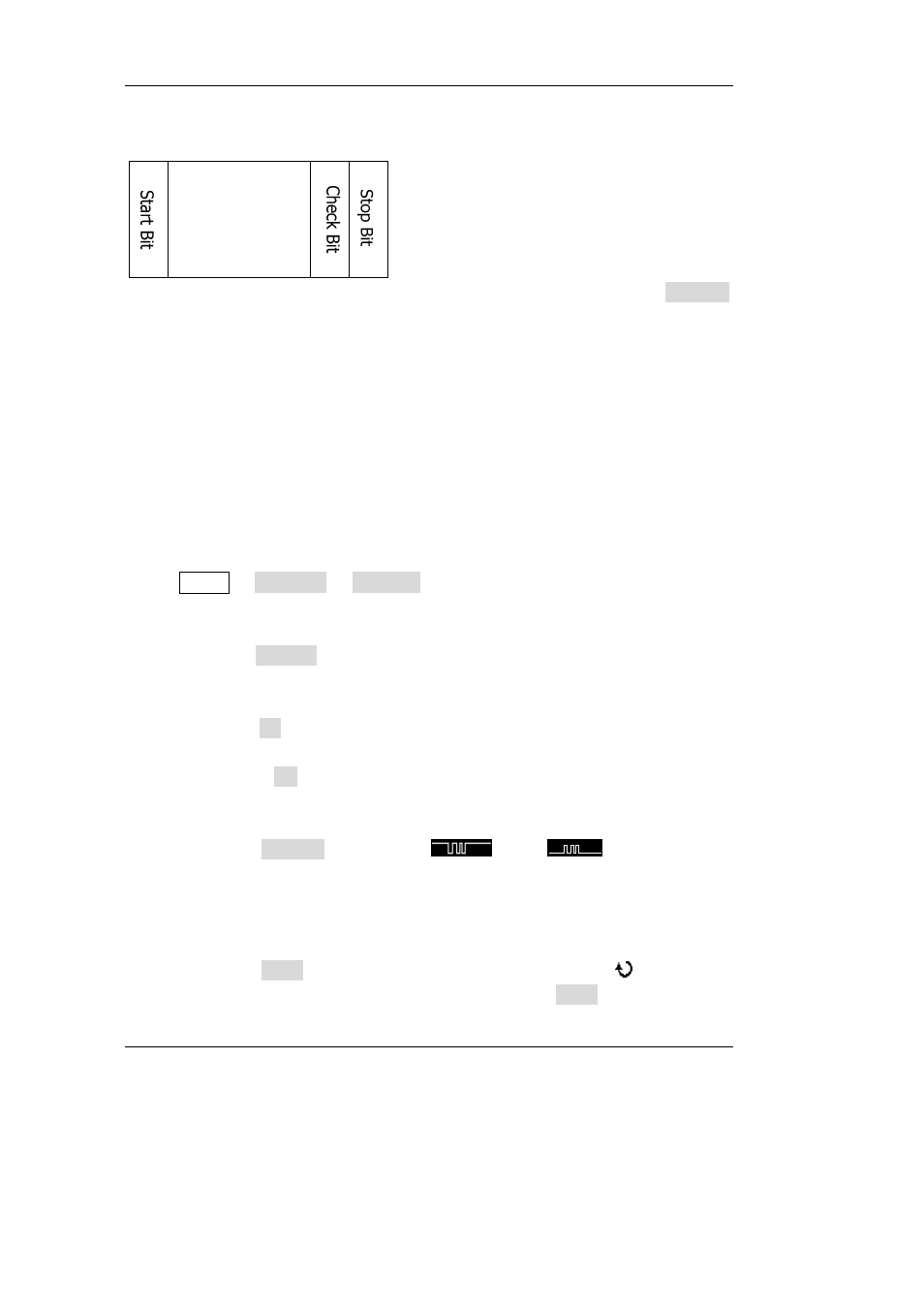

Für die RS232 Schnittstelle sind einzustellen: Start Bit, Data Bits, Check Bit (optional)
und Stop Bit für jedes Datenwort.
Data Bit
Start Bit: Startet die eigentliche Datenübertragung. Die Einstellung unter Polarity
entspricht der Festlegung des “Start Bit”.
Data Bits: Ist die Anzahl von Daten Bits in jedem Datenwort.
Check Bit: Prüf Bit zum überprüfen der korrekten Datenübertragung.
Odd Checkout: Die Summe der “1” im Datenwort und das Prüf Bit (Check Bit)
sind Ungerade (Odd). Z.B. gesendet 0x55Hex (01010101), das Prüf Bit (Check
Bit) wird auf 1 gesetzt, damit die Summe der 1 Ungerade (Odd).
Even Checkout: Die Summe der “1” im Datenwort und das Prüf Bit (Check Bit)
sind Gerade (Even). Z.B. gesendet 0x55Hex (01010101), das Prüf Bit (Check Bit)
wird auf 0 gesetzt, damit ist die Summe Gerade (Even).
None: Es wird kein Prüf Bit (Check Bit) für die Datenübertragung verwendet.
Tasten MATH Decode1 Decoder drücken, um “RS232” zu wählen und das
RS232 Dekoder Funktions Menü zu öffnen.
1.
Sofkey Taste Decode drücken und Dekoder Funktion aktivieren/deaktivieren.
2.
Sende- und Empfangskanal Einstellen (TX and RX Channel Setting)
Softkey Taste TX drücken und einen der Eingangskanäle 1-4 (CH1-4) als Sende-
kanal wählen. In Stellung “OFF” ist kein Sendekanal gewählt. Ebenso für den
Empfangskanal RX verfahren.
3.
Start Polarität Einstellen (Polarity Setting)
Softkey Taste Polarity drücken und “
” oder “
” wählen (Stan-
dard ist Normal). Es werden entweder die Anstiegs- oder die Abfallflanke als
Start Bit (Start Bedingung) für die Dekodierung benutzt.
4.
Übertragungsrate Einstellen (Baud Rate Setting)
Softkey Taste Baud drücken und mit dem Multifunktionsknopf
die
Übertragungsrate (Baud Rate) einstellen. Softkey Taste Baud mehrfach drücken
