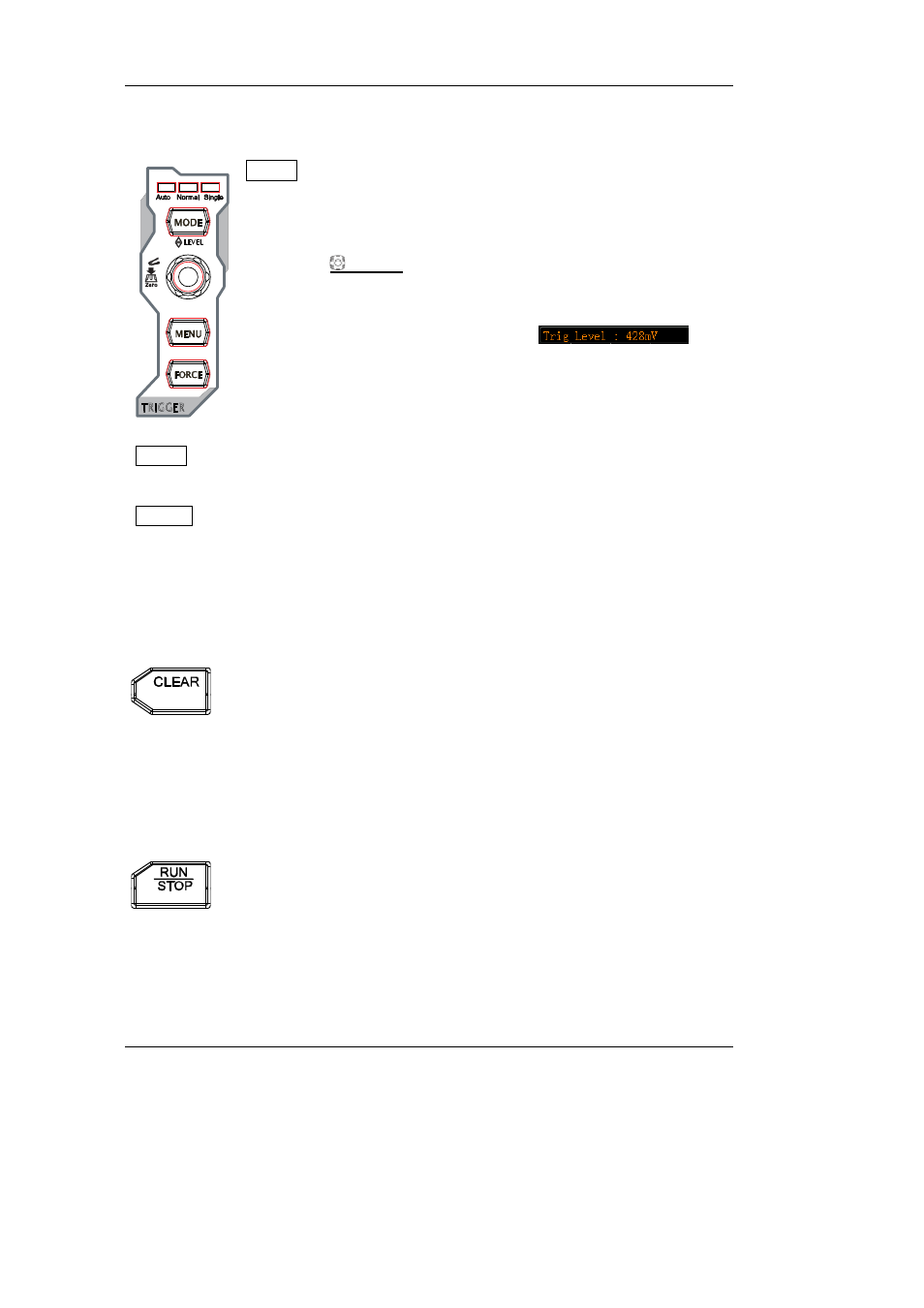

Triggereinstellung (TRIGGER)
MODE: Taste drücken, um die Trigger-Modi Auto, Normal oder
Single zu aktivieren. Gleichzeitig leuchtet die entsprechende Sta-
tusanzeige des aktuell einestellten Trigger-Modus.
TRIGGER
LEVEL: Ändert den Triggerpegel. Rechtsdrehung
erhöht den Pegel Linksdrehung verkleinert den Pegel. Die Pegel-
änderung bewegt die Triggerpegellinie auf und ab. Gleichermaßen
ändert sich Triggerpegelinformation (z.B.
) in
der linken unteren Bildschirmecke. Diesen Knopf drücken, um die
Triggerpegeländerung sofort rückgängig zu machen.
MENU: Taste drücken, um das Trigger Bedienmenü zu öffnen. Dieses Oszilloskop
bietet verschiedene Triggermögkichkeiten.
FORCE: Taste drücken, Triggerzwang und Abschluß Signalerfassung (im SINGLE
und NORMAL Modus sinnvoll).
Lösch-Taste (CLEAR)
Taste drücken, um alle Signale auf dem Bildschirm zu löschen. Ist
das Oszilloskop im “RUN” Modus, werden danach die neuen Signale
angezeigt.
Run/Stop-Taste (RUN/STOP)
Taste drücken, um das Oszilloskop in den “RUN” (kontinuierliche
Signalerfassung) oder den “STOP” (Signalerfassung angehalten)
Zustand zu betreiben.
Im “RUN” Zustand leuchtet ie Taste gelb.
Im “STOP” Zustand leuchtet die Taste rot.
