SPI Trigger (SPI Trigger) (Option)
Triggert auf ein Daten-Muster mit spezifizierter Flanke. Für den „SPI Trigger Mo-
dus“ müssen die Signalquellen für „SCL“ (“Takt”) und “SDA” (“Daten”) spezifiziert

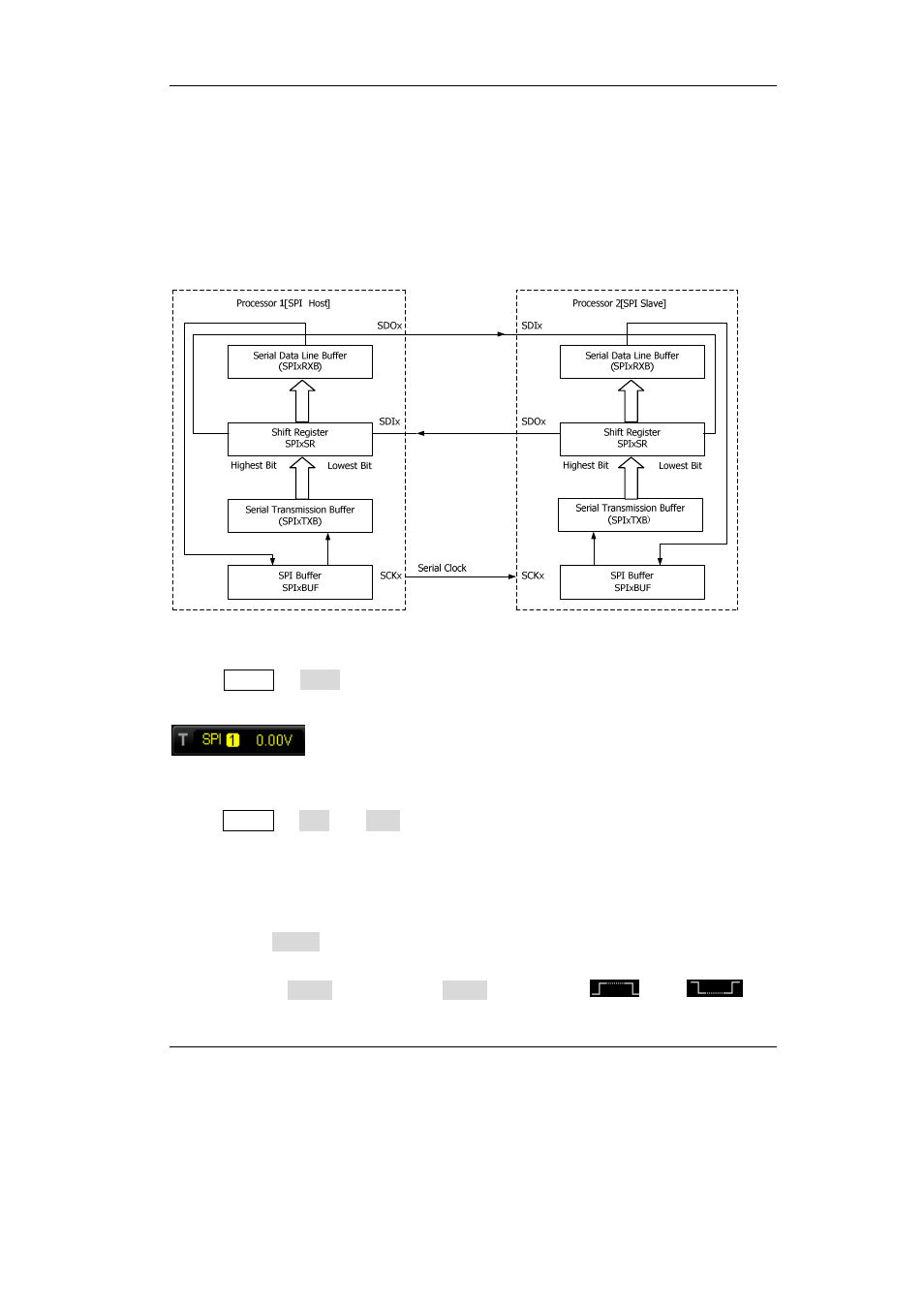

werden. Im folgende Bild ist ein einfacher „SPI Bus” mit Master und Slave dargestellt.
(Serial Peripheral Interface/SPI, Synchroner Serieller Datenbus, von Motorola).
Triggerart (Trigger Type):
Tasten MENU Type drücken, um “SPI” zu wählen. Nun werden die Triggerinfor-
mationen in der oberen rechten Bildschirmecke angezeigt (siehe folgendes Bild).
Triggerquelle wählen (Source Selection):
Tasten MENU SCL und SDA drücken, um Signalquellen für den Takt („SCL“) und
die Daten („SDA“) Kanal1-4 (CH1-CH4) zu wählen. Die aktuelle Triggerquelle und
Triggerpegel werden in der oberen rechten Bildschirmecke angezeigt.
Trigger Bedingungen (Trigger Condition):
Softkey Taste When drücken, um die Triggerbedingungen einzustellen.
CS: Triggert wenn “CS”-Kanal (Chip Select/Slave Select) “H” oder “L” ist, je nach
Einstellung Mode. Softkey Taste Mode drücken und
oder
