Trigger-Ausgang (Trigger Output Connector)
An der rückseitigen BNC-Ausgangsbuchse [TriggerOut/Pass/Fail] wird ein, von
den aktuellen Einstellungen abhängiges, Triggersignal zur Verfügung gestellt.
An diesem BNC-Ausgang wird ein Trigger-Signal zur Verfügung gestellt, daß der Sig-
nalerfassungsrate des Oszilloskops entspricht. Die gemessene Frequenz an diesem
Ausgang ist gleich der Signalerfassungsrate. Das Signal wird über die BNC-Ausgangs-
buchse [TriggerOut/Pass/Fail] ausgegeben.
Beachte:
Im
Gültigkeitstest (Pass/Fail Test) Modus, Softkey Taste Aux Out auf
“Pass/Fail” eingestellt, wird an der BNC-Ausgangsbuchse [TriggerOut/Pass/Fail]
bei gescheitertem Test (also “Fail”) ein negatives Pulssignal ausgegeben. Dies kann
mit einem entsprechenden Messgerät, z.B. Oszilloskop am BNC-Ausgang
[TriggerOut/Pass/Fail] überprüft werden. Solange keine ungültige Signalform
erkannt wird, steht an diesem Ausgang 3.3 V CMOS High Level.

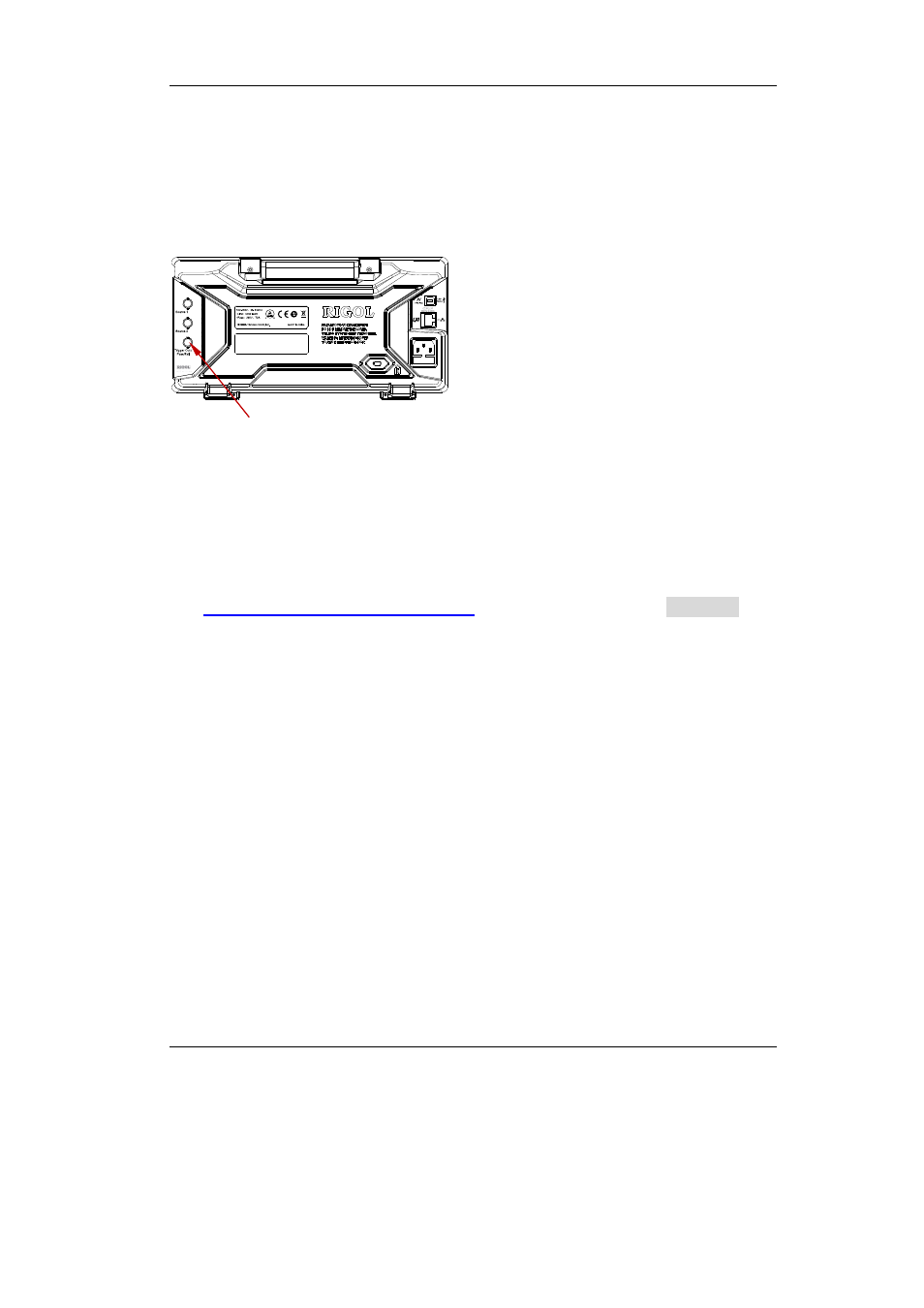

BNC-Buchse “Trigger Ausgang”
