RIGOL Kapitel 1 Kurzanleitung
DS1000Z Benutzerhandbuch 1-14

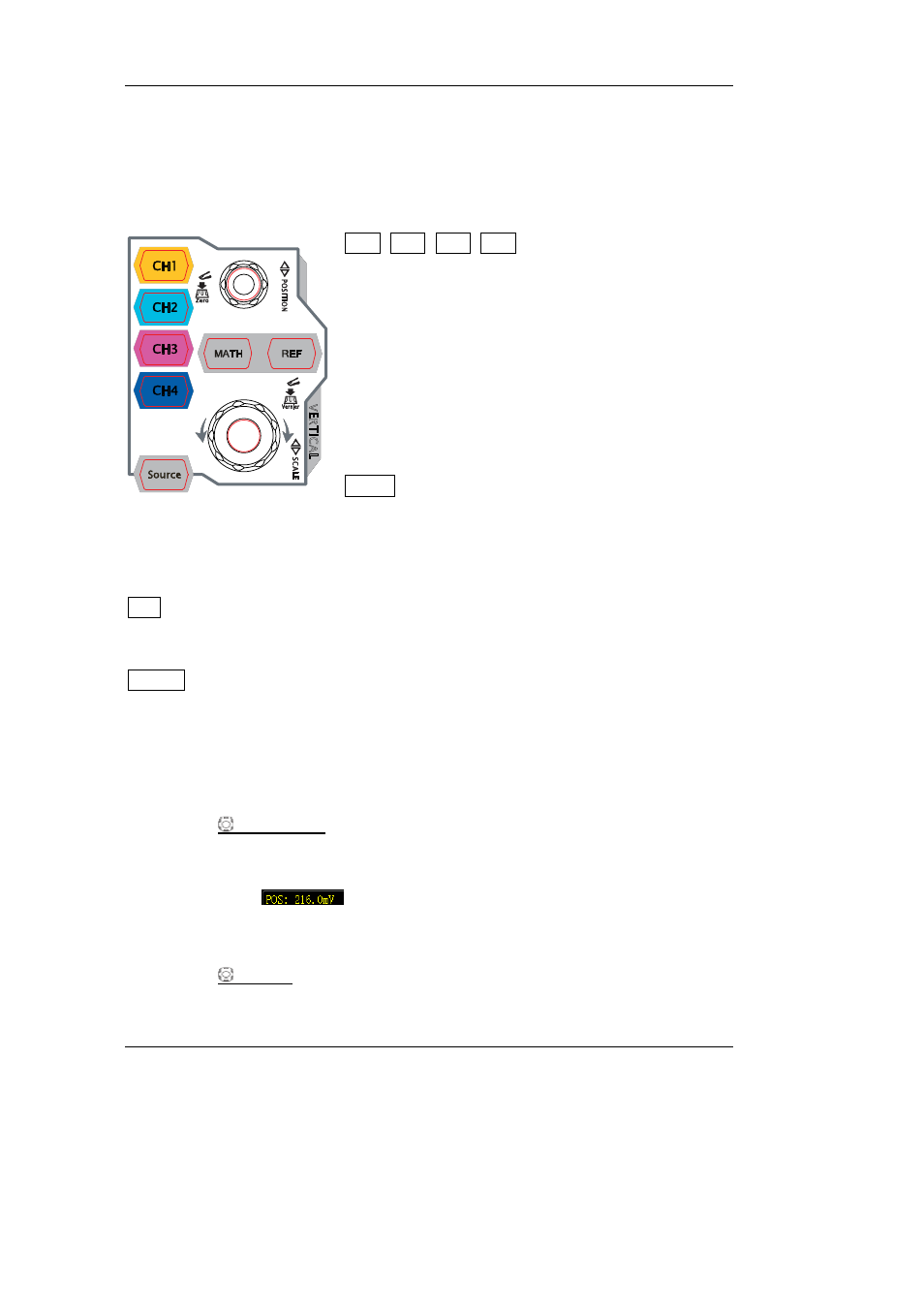

Bedienfeld Übersicht Bedienelemente
Vertikaleinstellung (VERTICAL)
CH1, CH2, CH3, CH4: Analogeinganskanäle. Die 4
Kanäle sind mit unterschiedlichen Farben markiert Die
Farbzuordnungen werden sowohl für die Bildschirm-
darstellung als auch für die Kennzeichnung der ent-
sprechenden BNC-Eingangsbuchsen verwendet. Ka-
naltaste drücken, das entsprechende Kanal-Menü (1,
2, 3 oder 4) wird geöffnet. Kanaltaste erneut drücken,
das entsprechende Kanal-Menü wird geschlossen und
der Kanal deaktiviert.
MATH: Taste dücken, um das Menü mathematische
Signaloperationen zu öffnen. Folgende Funktionen
können gewählt werden: add, subtract, multiply,
divide, FFT, A&&B, A||B, A^B, !A, intg, diff, sqrt, lg, ln,
exp und abs.
REF: Taste drücken, um das Referenzsignal zu aktivieren. Es kann das aktuelle
Signal mit dem Referenzsignal verglichen werden.
Source: Taste drücken, um das Einstell-Menü für die Signalgeneratoren zu öffnen.
Die Signalausgänge der rückseitigen BNC-Buchsen von [Source1] und [Source2]
können aktiviert und deaktiviert werden, die Ausgangssignale können editiert wer-
den und die aktuellen Signaleinstellungen (wie Signalform, Frequenz, Amplitude,
Offset und Phasenlage) werden abgebildet.
VERTICAL
POSITION: Ändert die vertikale Position des aktuellen Signals.
Rechtsdrehung verschiebt das Signal nach oben, Linksdrehung verschiebt das Signal
nach unten. Die Vertikalverschiebung ändert gleichermaßen die entsprechende Posi-
tionsmeldung (z.B.
) in der linken unteren Bildschirmecke. Diesen Knopf
drücken, um die Vertikalverschiebung sofort rückgängig zu machen.
VERTICAL SCALE: Ändert die vertikale Skalierung des aktuellen Kanal. Rechts-
drehung verkleinert die Skalierung Linksdrehung vergrößert die Skalierung. Die Sig-
