Lösung:
Fortgeschrittenen-Kurs TNC 4xx

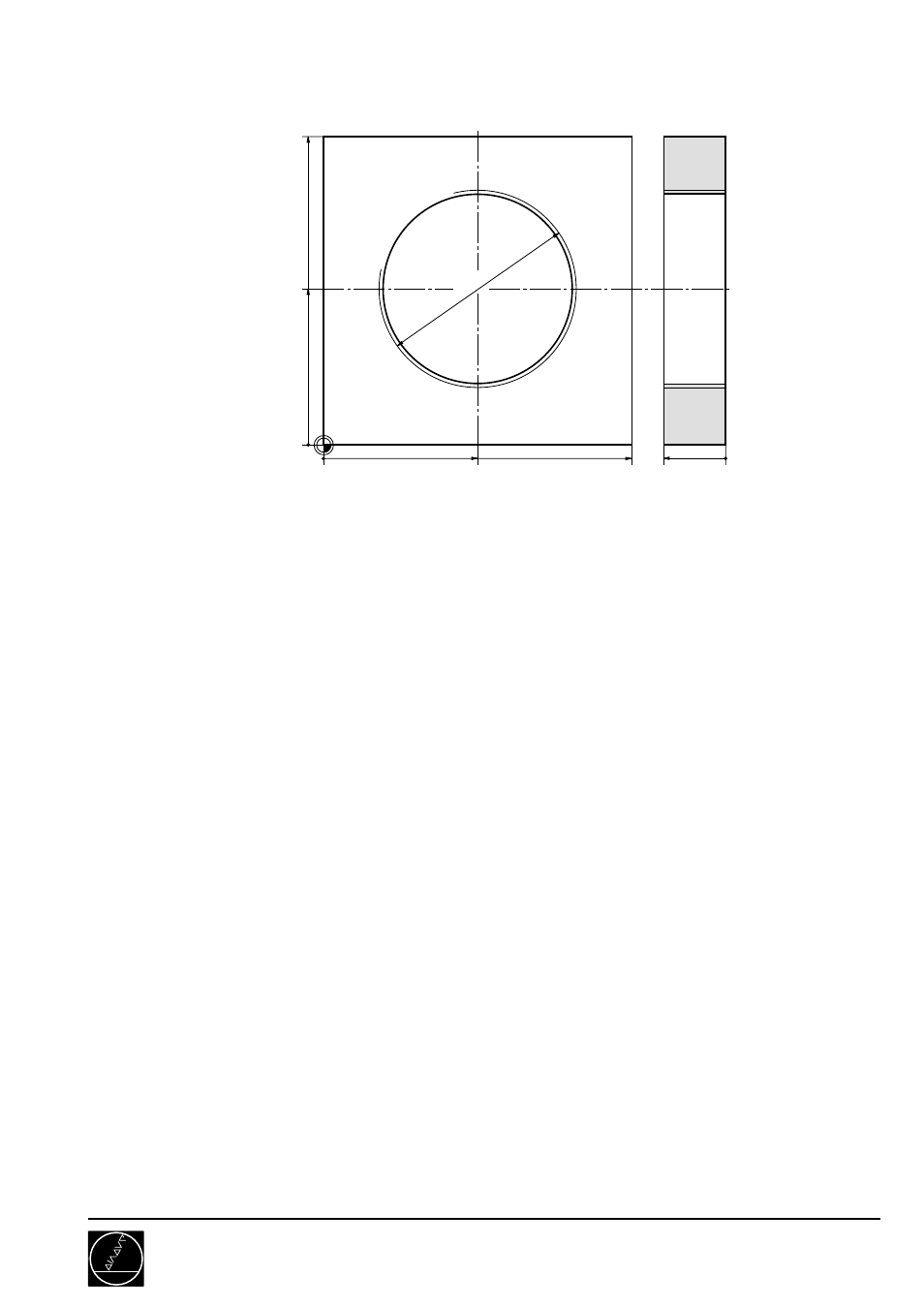

Gewinde fräsen,
dreigängig M64 x 1,5 innen,
2 Zustellungen
7164/3
C05
100
0
100
0
50
50
0
20
M64 x 1,5
1. Gang, beginnend bei 0°
1. Schnitt, Durchmesser 62
Fertigschnitt, Durchmesser 64
2. und 3. Gang, je 120° versetzt
0 BEGIN PGM 7164 MM
1 BLK FORM 0.1 Z X+0 Y+10 Z-20
2 BLK FORM 0.2 X+100 Y+90 Z+0
3 TOOL CALL 1 Z S2000
4 TOOL DEF 1 L+0 R+20
5 L Z+20 R0 F9999 M3
6 L X+50 Y+50 R0 F9999 M3
7 CC
8 LBL 1
9 L Z+0 R0 F9999
10 LP PR+31 PA+0 RR F500 .......................................... WAND ANFAHREN
11 LBL 2
12 CP IPA-360 IZ-4,5 DR- F500 ..................................... SCHRAUBENLINIE
13 CALL LBL 2 REP 4/4
14 LP PR+0 PA+0 R0 F9999 .......................................... MITTE ANFAHREN
15 L Z+0
16 LP PR+32 PA+0 RR F500 .......................................... WAND ANFAHREN
17 LBL 3
18 CP IPA-360 IZ-4,5 DR- .............................................. SCHRAUBENLINIE
19 CALL LBL 3 REP 4/4
20 LP PR+0 PA+0 R0 F9999 .......................................... MITTE ANFAHREN
21 CYCL DEF 10.0 DREHUNG ...................................... ROTATION
22 CYCL DEF 10.1 IROT+120
23 CALL LBL 1 REP 2/2
24 L Z+20 R0 M2
25 END PGM 7164 MM
